iitaliano 25

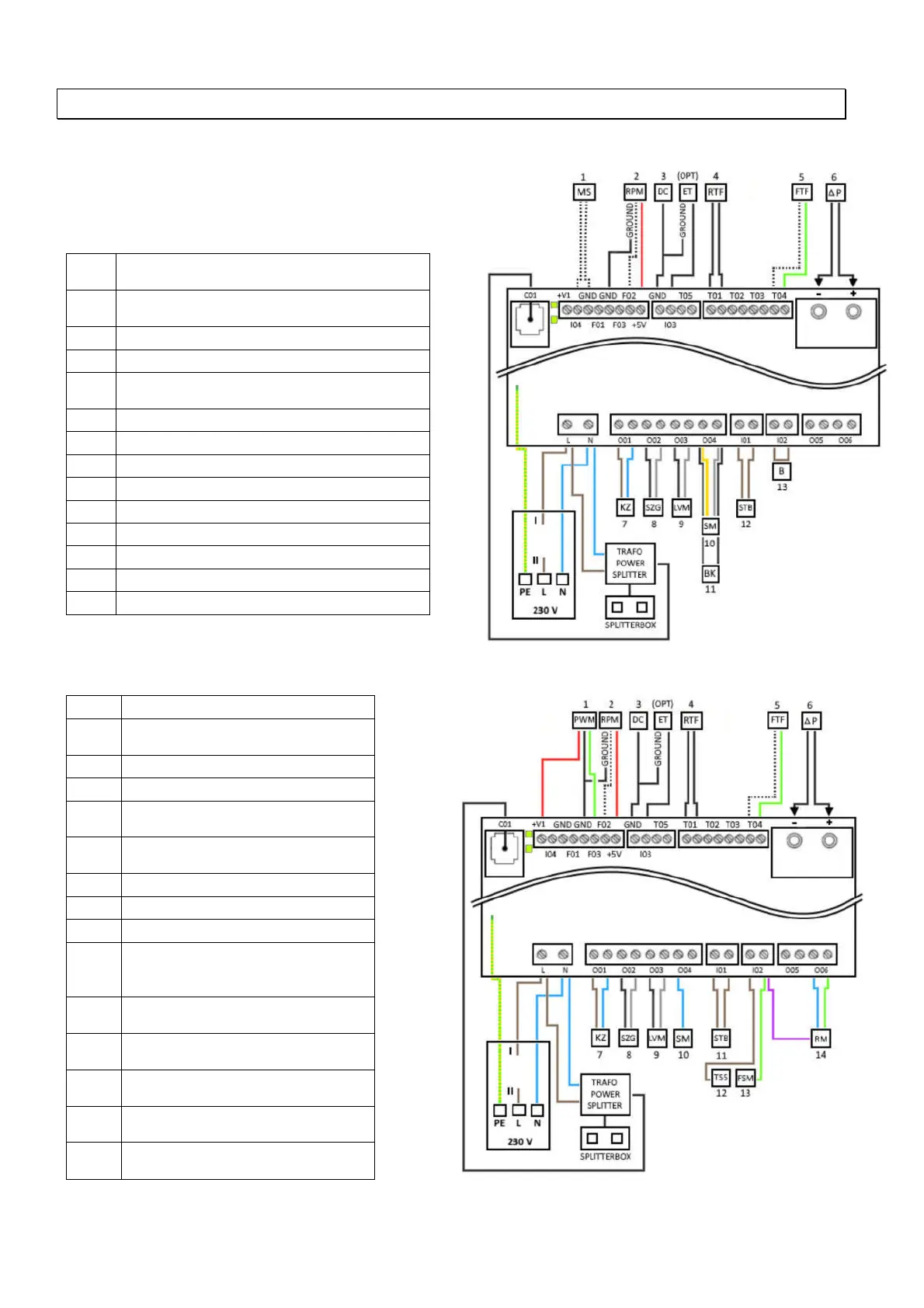

8. Schema dei collegamenti elettrici.
Avvertenza: Le riparazioni della stufa a pellet devono essere eseguite esclusivamente da tecnici
Austroflamm autorizzati.
8.1 Per modelli con motore a coclea ON/OFF.
1.
Interruttore magnetico (coperchio del serba-
toio)
2.
giri/min / HAL-IC
Massa - Soffiante per aspirazione
3.
Massa – Lato di comando DC
4.
Sensore temperatura ambiente
5.
Sensore temperatura camera di combu-
stione
6.
Misurazione pressione differenziale P1, P2
7.
Accensione in ceramica
8.
Soffiante per aspirazione
9.
Modulo diffusore d’aria (opzionale)
10.
Motore a coclea ON / OFF
11.
Condensatore cieco
12.
Limitatore di temperatura di sicurezza
13.
Ponte "I02"
(OPT)
Termostato esterno
8.2 Per modelli con motoriduttore costantemente in funzione.
1.
Invertitore di fase
2.
giri/min / HAL-IC
Massa - Soffiante per aspirazione
3.
Massa – Lato di comando DC
4.
Sensore temperatura ambiente
5.
Sensore temperatura camera di
combustione
6.
Misurazione pressione differen-
ziale P1, P2
7.
Accensione in ceramica
8.
Soffiante per aspirazione
9.
Modulo diffusore d’aria (opzionale)
10.
Segnale corrente – motore a co-
clea permanentemente in rota-
zione
11.
Limitatore di temperatura di sicu-
rezza
12.
Coperchio del serbatoio / interrut-
tore di sicurezza
13.
Motore della griglia, consenso per
motore a coclea
14.
Motore della griglia
(OPT)
Termostato esterno
