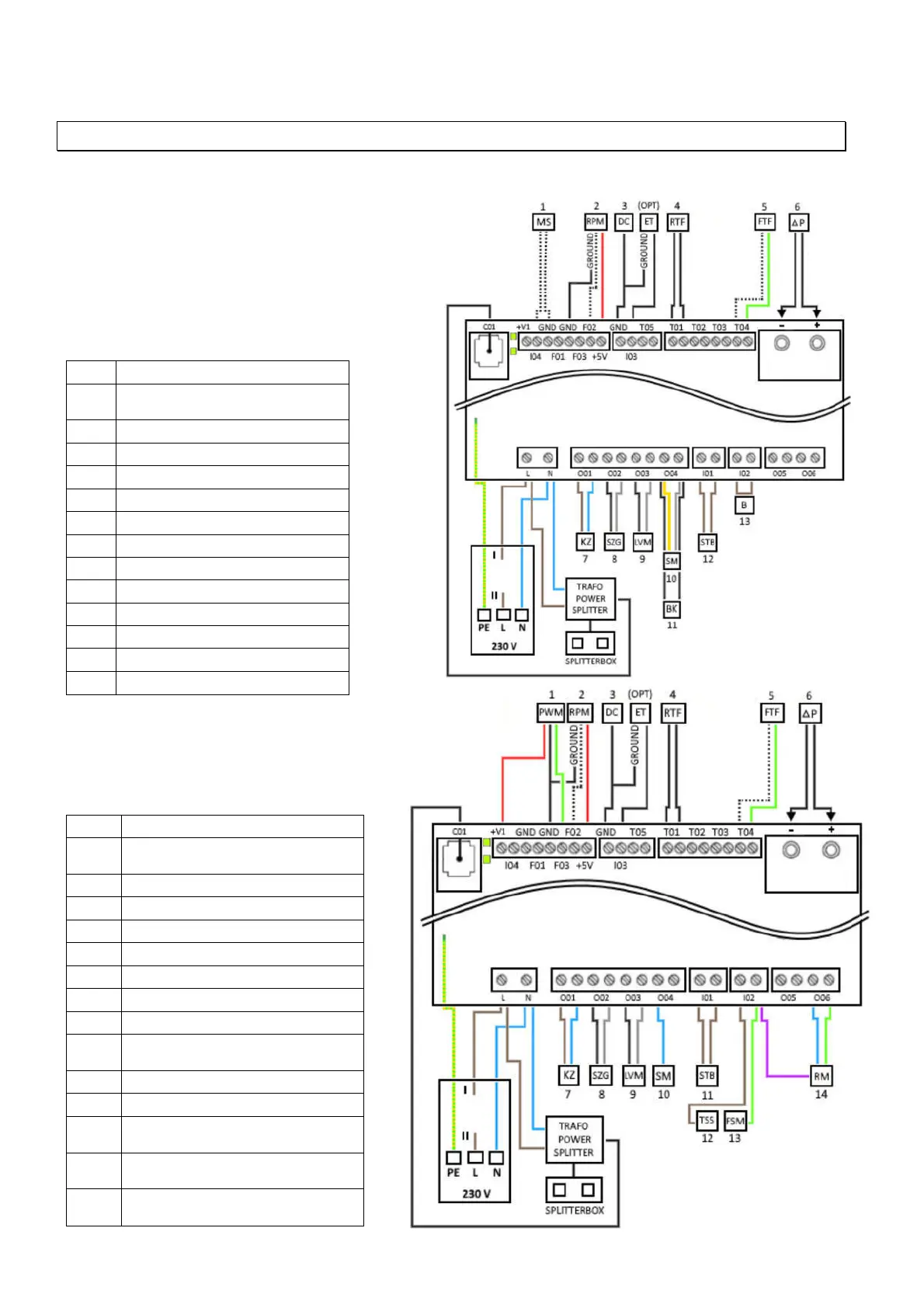

8 Elektrischer Anschlussplan.
Hinweis: Reparaturen an Ihrem Pelletofen dürfen nur von autorisierten Austroflamm-Technikern
durchgeführt werden.
8.1 Für Modelle mit ON/OFF - Schne-
ckenmotor.
1.
Magnetschalter (Tankdeckel)
2.
RPM / HAL-IC
Erdung - Saugzuggebläse
3.
Erdung – DC Steuerungsseite
4.
Raumtemperaturfühler
5.
Feuerraumtemperaturfühler
6.
Differenzdruckmessung P1, P2
7.
Keramikzündung
8.
Saugzuggebläse
9.
Luftverteilermodul (optional)
10.
ON / OFF - Schneckenmotor
11.
Blindkondensator
12.
Sicherheitstemperaturbegrenzer
13.
Brücke „I02“
(OPT)
Externes Thermostat
8.2 Für Modelle mit permanent
drehendem Schneckenmotor.
1.
Phasenkonverter
2.
RPM / HAL-IC
Erdung - Saugzuggebläse
3.
Erdung – DC Steuerungsseite
4.
Raumtemperaturfühler
5.
Feuerraumtemperaturfühler
6.
Differenzdruckmessung P1, P2
7.
Keramikzündung
8.
Saugzuggebläse
9.
Luftverteilermodul (optional)
10.
Stromsignal – permanent
drehender Schneckenmotor
11.
Sicherheitstemperaturbegrenzer
12.
Tankdeckel / Sicherheitsschalter
13.
Rostmotor, Stromfreigabe für
Schneckenmotor
14.
Rostmotor
(OPT)
Externes Thermostat
