4.2.- Videoportero electrónico digital con central COMPACT INTEGRADA.
Digital video door entry system with INTEGRATED COMPACT guard unit central.

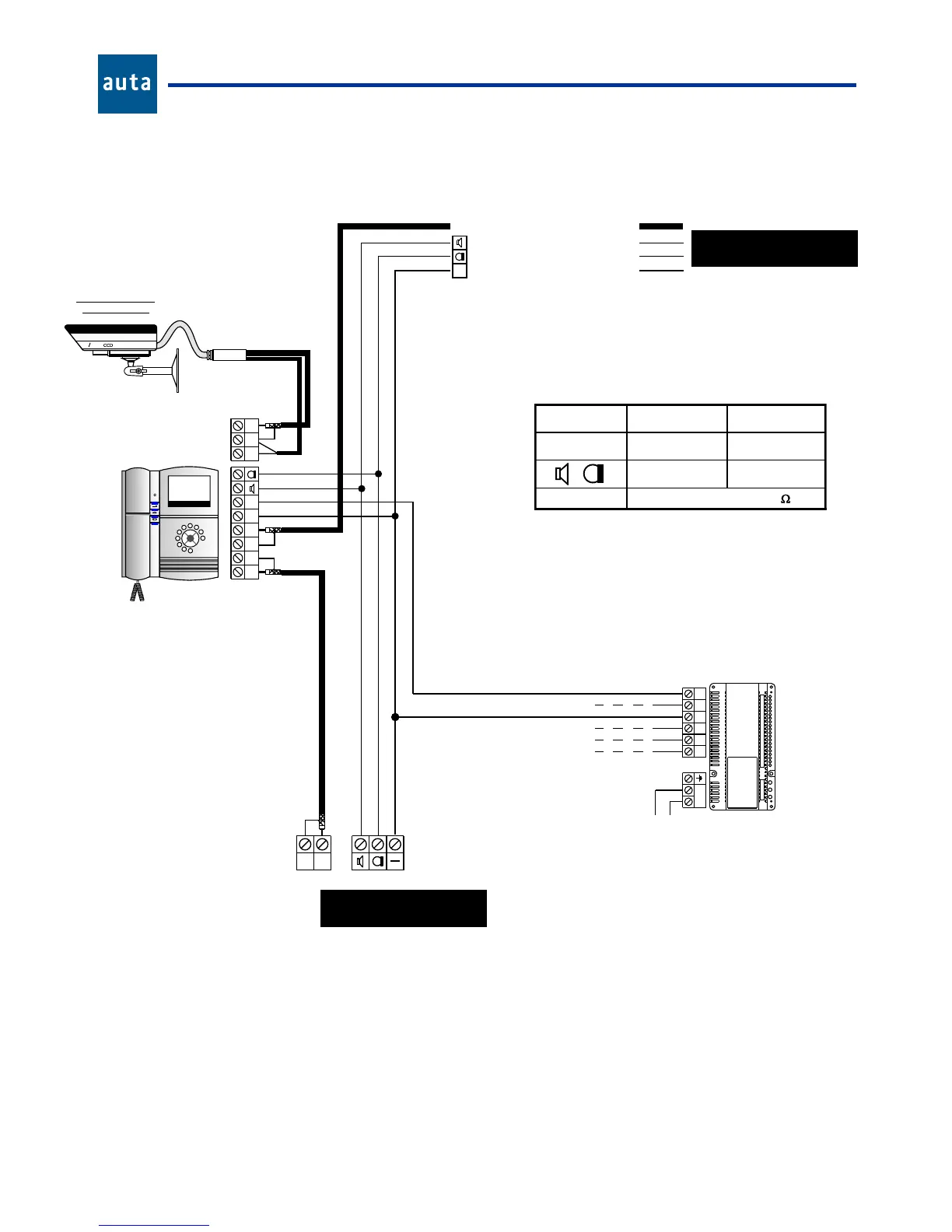

Installation schema - Esquema de instalación
CENTRAL DE CONSERJERÍA
DIGITAL GUARD UNIT CENTRAL
MÓDULO DE CONTROL DIGITAL / MODULE OF CONTROL DIGITAL
--
Vo
b
220V
C
--
--
R
++++
220Vac
RED/NET
ALIMENTADOR
POWER SUPPLY
CENTRAL
EXTERIOR
ACCESOS INTERIORES
INTERIOR ACCESSES
Vo
Vi
+
--
HI / 86
02/05
AUX
1
2
3
4
5
6
7
8
9
0
LLAMANDO A:
120506
--
--
BUS GENERAL
ACCESO PRINCIPAL
MAIN ACCESS
Coaxial
Tipo/Type RG-59 75
Secciones de hilos
Wiring sections
Hasta 100 m.
UP to 100 m.
Hasta 200 m.
UP to 200 m.
(+), (-), R, C
1 mm² 2 mm²
0.5 mm² 1 mm²
MÓDULO DE CONTROL SDL / MODULE OF CONTROL SDL
MÓDULO DE CONTROL TECLADO / MODULE OF CONTROL KEYBOARD
MÓDULO DE CONTROL DECORPLUS / MODULE OF CONTROL DECORPLUS
MÓDULO DE CONTROL DIRECTORIO / MODULE OF CONTROL DIRECTORY
CAMERA
B W
CAMERA
CÁMARA AUXILIAR
AUXILIARY CAMERA
+
--
Vi
--
COAX
INTEGRATED GUARD UNIT CENTRAL-CENTRAL COMPACT INTEGRADA
