AVE AF994 - Temporizzazioni; Descrizione Frontale E Segnalazioni

- 13 -
AF53904
UNITA' CENTRALE / CENTRAL UNIT
POWER
ON
TAMPER
ON
230 V~ 50 Hz / 80 mA
EXCLUDE ZONE B
EXCLUDE ZONE A2
EXCLUDE ZONE A1
EXCLUDE ZONE C
ON
1 2 3 4
sw
sw
sw
sw
Chiave meccanica
Micro switch
temporizzazioni
Pulsanti
esclusione zone
LED
ACCESO SPENTO
LAMPEGGIO LAMPEGGIO
Funzione Colore veloce lento
Power Verde Rete presente Rete assente
On Verde In servizio A riposo
Tamper Rosso Tamper aperta Tamper chiusa Allarme memorizz.
Zona A1 Rosso Zona 1 aperta Zona 1 chiusa Zona 1 esclusa Zona 1 all. memoriz.
Zona A2 Rosso Zona 2 aperta Zona 2 chiusa Zona 2 esclusa Zona 2 all. memoriz.
Zona B Rosso Zona 3 aperta Zona 3 chiusa Zona 3 esclusa Zona 3 all. memoriz.
Zona C Rosso Zona 4 aperta Zona 4 chiusa Zona 4 esclusa Zona 4 all. memoriz.
La tabella illustra il significato delle indicazioni ottiche riportate sulla centrale.
Nota: I LED s di segnalazione d’allarme sono sempre spenti con centrale in ON.
La segnalazione a lampeggio veloce ha precedenza su quella a lampeggio lento.

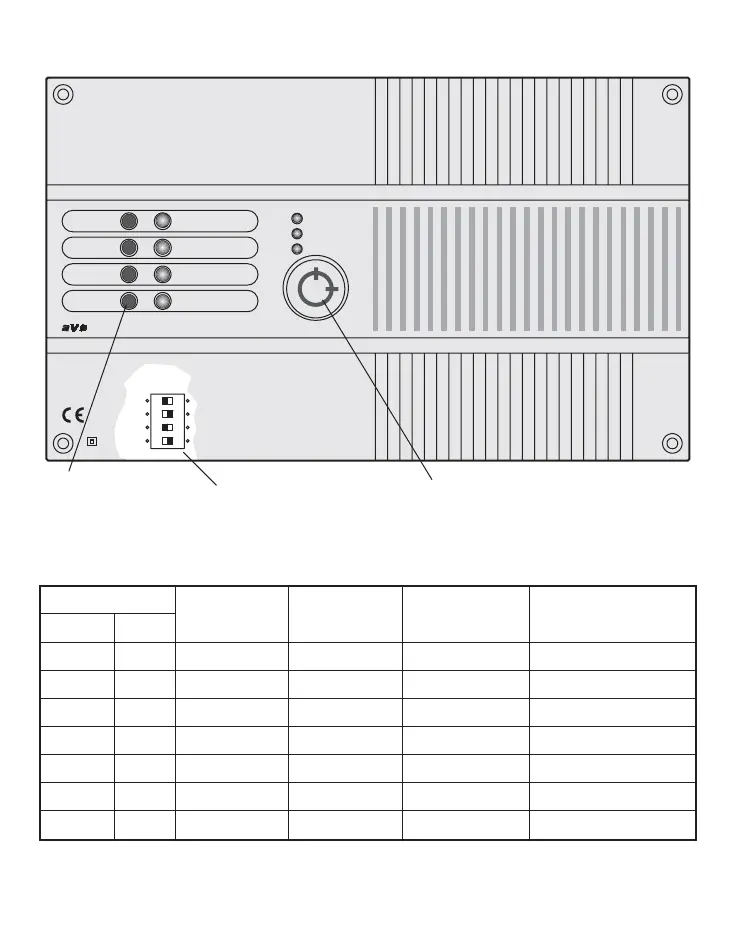

DESCRIZIONE FRONTALE E SEGNALAZIONI (Fig. 1)
