PUNTO DI ATTIVAZIONE REMOTO
Vale quanto riportato a pagina 6 del presente manuale
COLLEGAMENTO TENSIONE DI RETE E BATTERIA
La batteria interna alla centrale 12v/1,2Ah è costituita da 2 elementi da 6v/1,2Ah (cod.AF910) collegati in
serie, al fine di ottenere una batteria unica.
Collegare il polo positivo (rosso) di una batteria con il polo negativo (nero) dell’altra batteria utilizzando
l’apposito cavetto fornito in dotazione dopo di che alloggiarle nella propria sede e collegarle alla centrale
come mostrato in fig. 2.
Collegare inoltre i due fili della tensione di rete 230Vca ai due morsetti presenti sulla scheda alimentatore
come indicato in fig. 2.
Foro di
fissaggio
a parete
Scheda
principale
Foro di fissaggio a parete
Alloggiamento batterie
Collegamento 230Vca

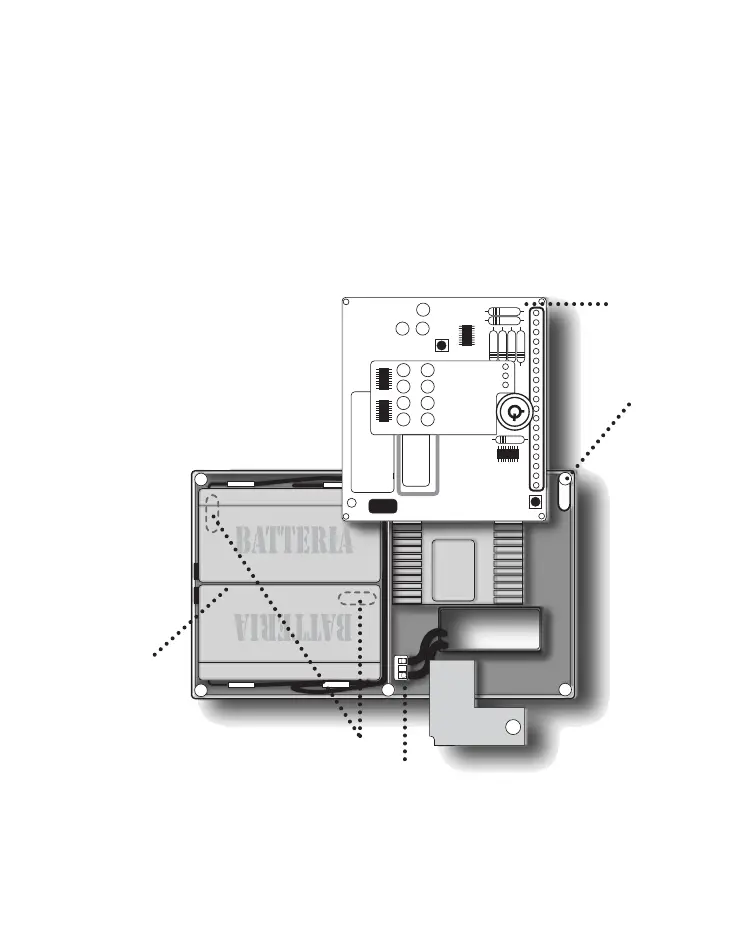

Fig. 2
MORSETTIERA DI COLLEGAMENTO (pag. 15) E SCHEMA APPLICATIVO (pag. 1a)
La morsettiera è composta da 21 morsetti a vite con serraggio a staffa del conduttore; capacità 2.5 mmq.
