- 6 -
PUNTO DI ATTIVAZIONE REMOTO
Impiego
Il Punto di Attivazione (PA) consente, tramite la chiave elettronica AF45339, di inserire, disinserire e par-
zializzare da un punto remoto la centrale AF994. E’ realizzato in un modulo del Sistema 45. La parte fron-
tale porta 3 LEDs di segnalazione e due punti di contatto per la chiave. La parte posteriore porta 3 mor-
setti che permettono, come indicato dallo schema applicativo, il collegamento alla centrale AF994.
Attraverso i due punti di contatto frontali alimenta la chiave nel momento della manovra e riceve il codice
in essa preimpostato. Converte il codice della chiave in quello adatto alla centrale e ve lo trasferisce per
via seriale. Riceve dalla centrale le segnalazioni di stato per pilotare in modo conseguente i LEDs posti
sul fronte.
Il codice di attivazione dell’impianto viene memorizzato nella centrale mediante la procedura di
“Apprendimento” e non può essere variato se non interrompendo l’alimentazione alla centrale.

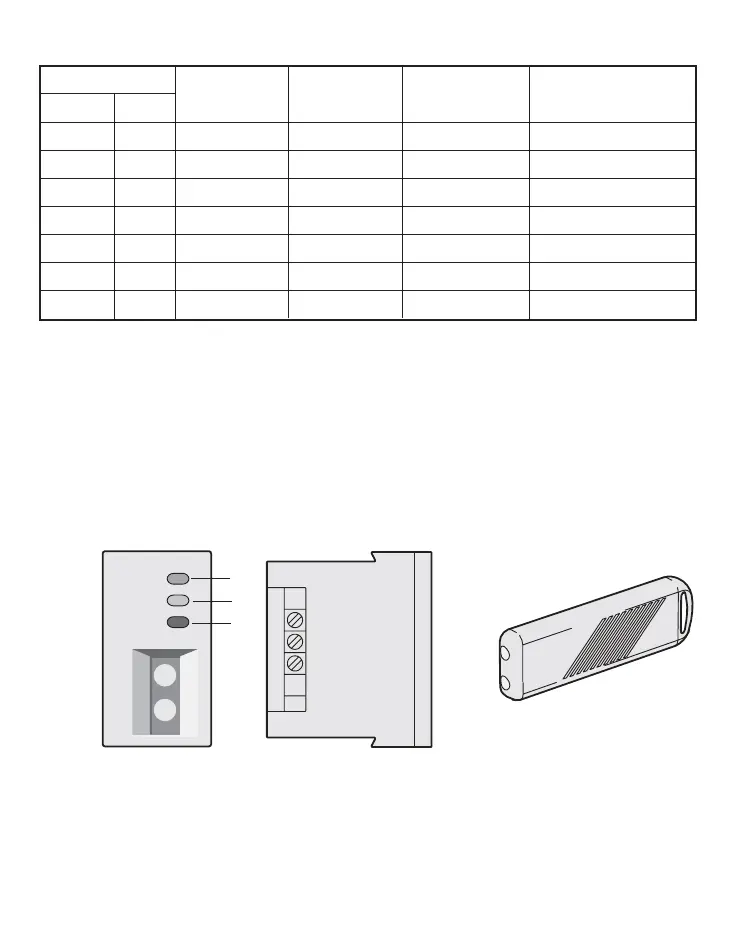

Fig. 2
L1
L2
L3
AF45342
AF45339
LED
ACCESO SPENTO
LAMPEGGIO LAMPEGGIO
Funzione Colore veloce lento
Power Verde Rete presente Rete assente
On Verde In servizio A riposo
Tamper Rosso Tamper aperta Tamper chiusa Allarme memorizz.
Zona A1 Rosso Zona A1 aperta Zona A1 chiusa Zona A1 esclusa Zona A1 all. memoriz.
Zona A2 Rosso Zona A2 aperta Zona A2 chiusa Zona A2 esclusa Zona A2 all. memoriz.
Zona B Rosso Zona B aperta Zona B chiusa Zona B esclusa Zona B all. memoriz.
Zona C Rosso Zona C aperta Zona C chiusa Zona C esclusa Zona C all. memoriz.
La tabella illustra il significato delle indicazioni ottiche riportate sulla centrale.
Nota: I led di segnalazione d’allarme sono sempre spenti con centrale in ON.
La segnalazione a lampeggio veloce ha precedenza su quella a lampeggio lento.
