- 10 -

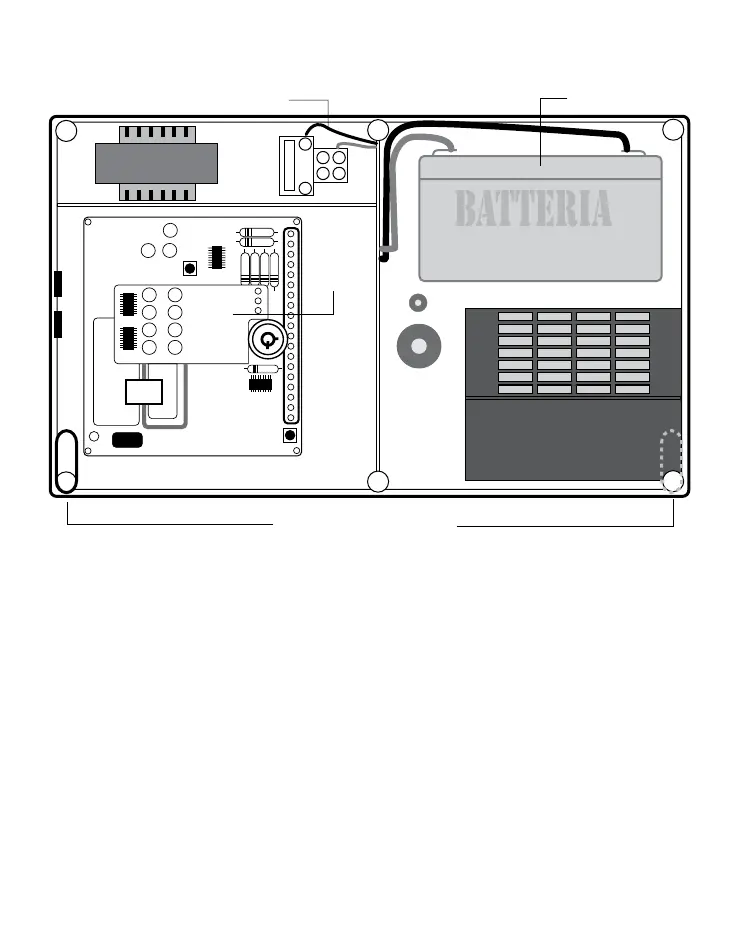

Fig. 4
Scheda
principale
Foro di fissaggio a parete
Alloggiamento
batteria
Morsettiera
collegamento 230Vca
COLLEGAMENTO TENSIONE DI RETE E BATTERIA
Per il funzionamento della centrale è necessario collegare la batteria tampone (12V/6,5Ah) e alloggiarla
all'interno della centrale nella propria sede come mostrato in figura 4.
Collegare inoltre i due fili della tensione di rete 230Vca ai due morsetti come indicato in fig.4.
MORSETTIERA DI COLLEGAMENTO (pag.16) E SCHEMA APPLICATIVO (pag. 1A)
La morsettiera è composta da 26 morsetti a vite (capacità 2,5 mmq) con serraggio a staffa del condut-
tore.
Nota: Qualora una delle 7 zone non venisse utilizzata è necessario chiudere la zona collegando in mor-
settiera un ponticello fra l'ingresso della zona e GND.
