DESCRIZIONE FUNZIONAMENTO
Vale quanto riportato per il modello AF997 a pagina 4 del presente manuale

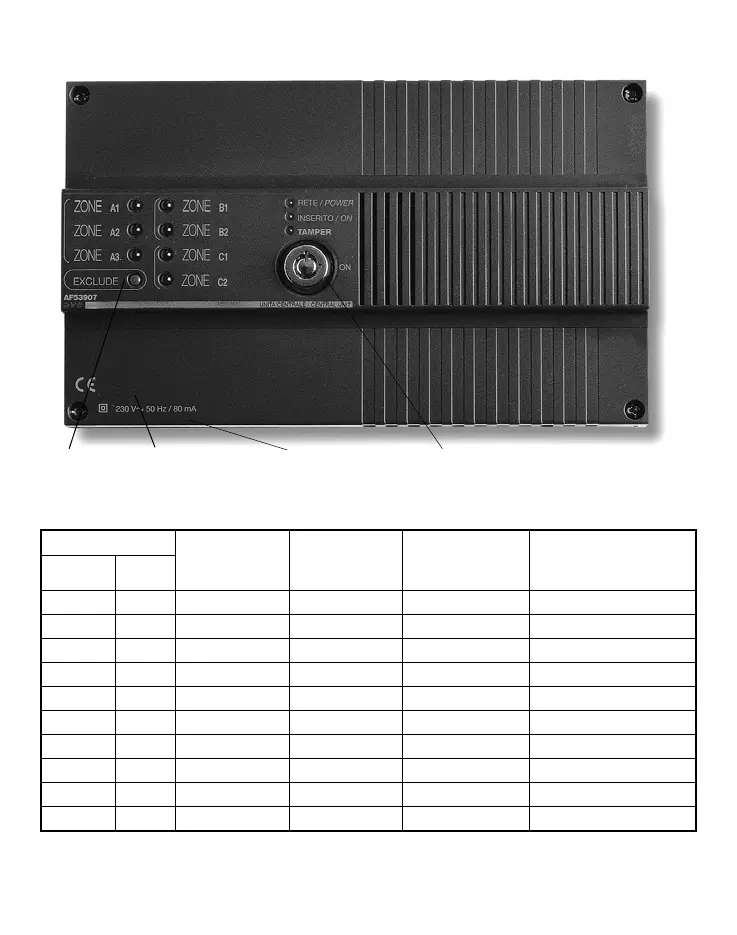

DESCRIZIONE FRONTALE E SEGNALAZIONI (Fig. 1)
Nota: I LED di segnalazione d’allarme sono sempre spenti con centrale in ON.
La segnalazione a lampeggio veloce ha precedenza su quella a lampeggio lento.
Chiave meccanica
Microinterruttori
temporizzazioni
Ponticello Jp1
P1
Pulsante
esclusione zone
LED ACCESO SPENTO LAMPEGGIO LAMPEGGIO
Funzione Colore veloce lento
Rete Verde Rete presente Rete assente
On Verde In servizio A riposo In prova
Tamper Rosso Tamper aperto Tamper chiuso Allarme Tamper mem.
Zona A1 Rosso Zona A1 aperta Zona A1 chiusa Zona A1 esclusa Zona A1 all. memoriz.
Zona A2 Rosso Zona A2 aperta Zona A2 chiusa Zona A2 esclusa Zona A2 all. memoriz.
Zona A3 Rosso Zona A3 aperta Zona A3 chiusa Zona A3 esclusa Zona A3 all. memoriz.
Zona B1 Rosso Zona B1 aperta Zona B1 chiusa Zona B1 esclusa Zona B1 all. memoriz.
Zona B2 Rosso Zona B2 aperta Zona B2 chiusa Zona B2 esclusa Zona B2 all. memoriz.
Zona C1 Rosso Zona C1 aperta Zona C1 chiusa Zona C1 esclusa Zona C1 all. memoriz.
Zona C2 Rosso Zona C2 aperta Zona C2 chiusa Zona C2 esclusa Zona C2 all. memoriz.
