- 103 -
F
R
A
Positionnement des barrières
Pour une installation correcte du système, il faut choisir de manière adaptée le lieu où les deux
unités seront positionnées, en observant les conseils suivants :

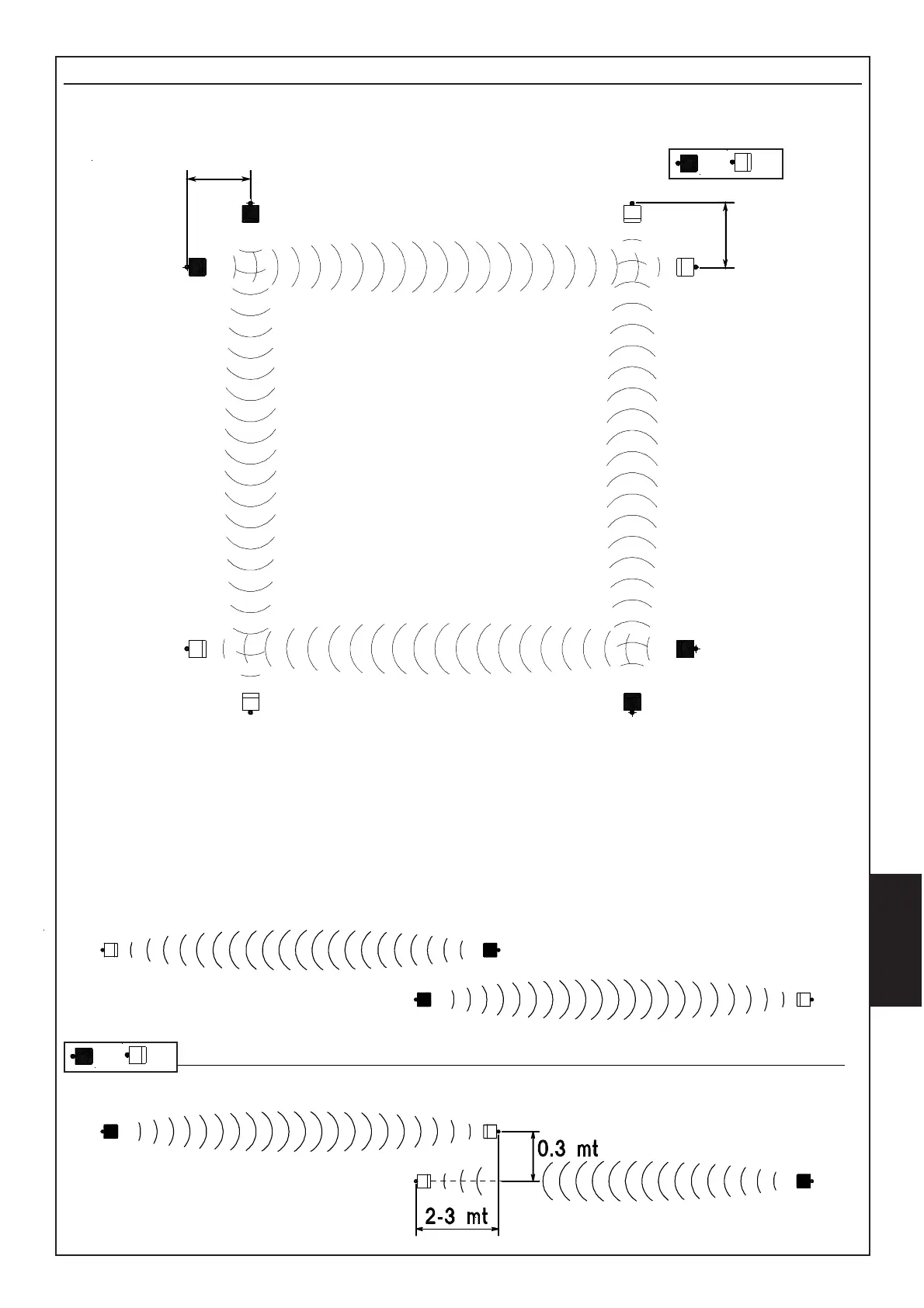

Les schémas mettent en évidence les dispositions correctes des Emetteurs et des Récepteurs,
en obtenant ainsi l’élimination de la zone d’ombre.
En particulier, les schémas ci-dessous montrent comment doivent être positionnés deux ou plus
couples de barrières pour atteindre la distance demandée.
Attention : Seuls des éléments à fréquences différentes (F1, F2, F3, F4, F5) et du même
type (TX/TX ou RX/RX) peuvent être installés à proximité l’un de l’autre ; ceci afin d’éviter
des interférences entre Emmetteurs et Récepteurs appartenant à des couples différents.
L’installation typique du
système BM HP consiste à
entourer la zone à protéger
avec plusieurs couples de
barrières de façon à obtenir
un barrage du périmètre
adapté.
3 mt
3 mt
TX RX
TX
RX
