- 18 -
Esempio: RX BARRIERA
TP
1
B
FF
TAMPER
T T
CNC
AUX
DB
DA
8
USB
SI
SS
SO

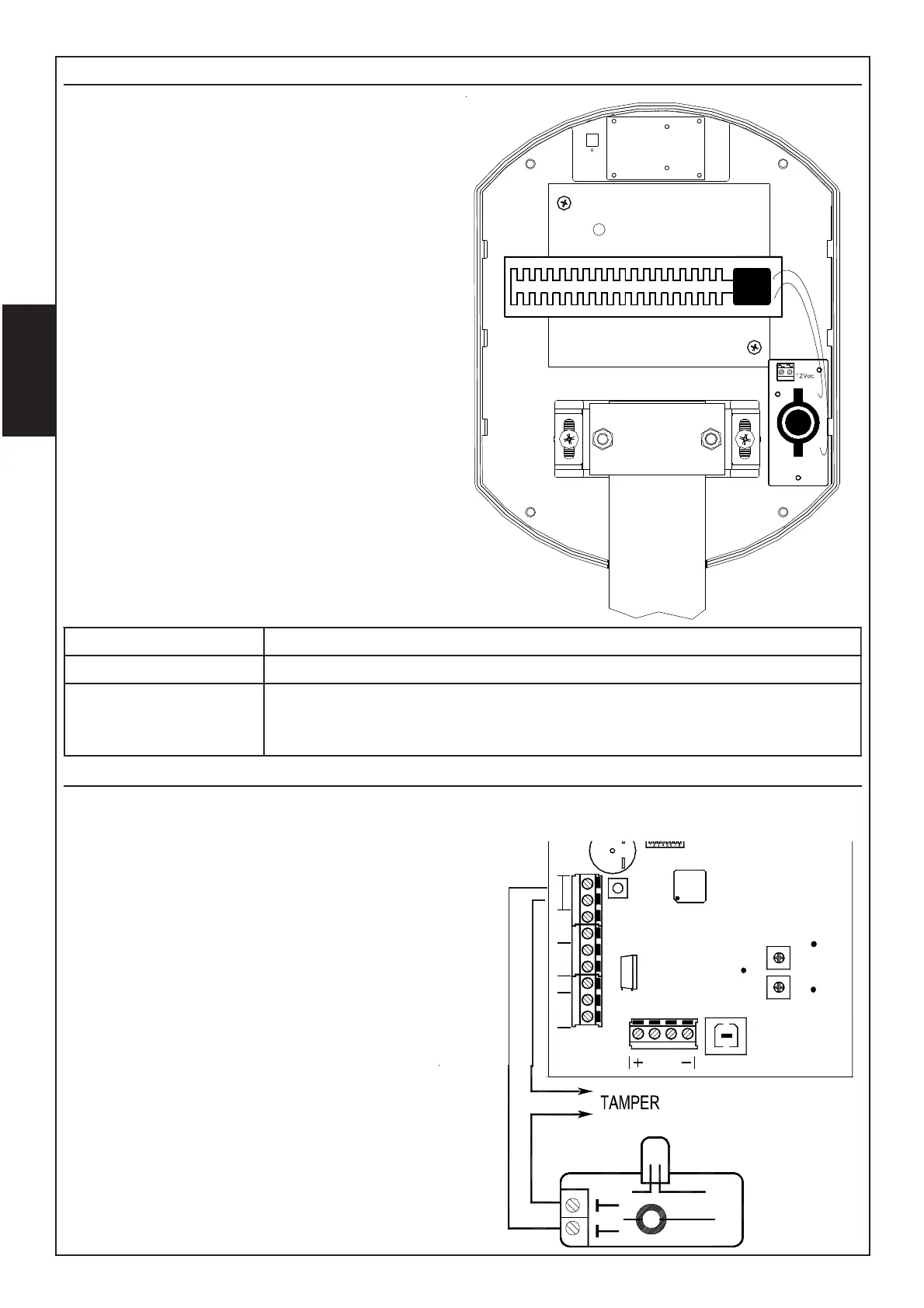

Kit TERM 1 (opzionale) Resistenza di riscaldamento interno
• Per l’installazione in un ambiente esterno o interno, dove
la temperatura può scendere al di sotto di 0°C, è
indispensabile inserire sia nel Ricevitore che
nel Trasmettitore il kit di riscaldamento
Mod.Term 1. Questo per evitare che si for-
mi della condensa che potrebbe pregiudi-
care il buon funzionamento del circuito
elettronico.
• Il kit di riscaldamento, opzionale, è costi-
tuito da un circuito dove trovano posto un
termostato elettromeccanico, una resisten-
za di riscaldamento ed una morsettiera per
il collegamento dell’alimentazione.
• L’alimentazione deve essere fornita per
mezzo di un trasformatore esterno con
uscita a 12 Volt alternati; ogni resistenza
di riscaldamento assorbe 150 mA alla ten-
sione di 12 Volt alternati.
• Il termostato interviene togliendo l’alimentazio-
ne alla resistenza quando all’interno del contenitore
si raggiunge la temperatura di 30 °C.
Kit AMP (opzionale) Antirimozione
Il Kit antirimozione mod. AMP è composto da due
ampolle, la cui funzione è quella di inviare un allar-
me in caso di forzatura o asportazione della barriera
stessa dal relativo supporto.
Tale Kit deve essere posizionato in modo tale che
un’ampolla risulti installata in posizione verticale ri-
spetto l’apparecchiatura e l’altra in posizione oriz-
zontale, come evidenziato nella figura.
Questo sistema permette una completa protezione
contro ogni tentativo di:
- rimozione della barriera dai supporti;
- rimozione dei supporti dai punti di fissaggio.
L’ampolla orizzontale deve essere posizionata in
modo tale che il contatto si apra non appena si tenta
di muovere la barriera.
Prima di collegare la linea tamper alla centrale, veri-
ficare che il contatto delle singole ampolline risulti
chiuso così come la linea tamper.
:enoizatnemilA itanretlatloV21
:otnemibrossA xamAm051
:erotamrofsarT ~V022:ossergni
~V21:aticsu
aznetopidW02:ereirrabideippoc4rep
