Netzwerk-Kamera-Serie AXIS P13 Installationsanleitung Seite 63
DEUTSCH

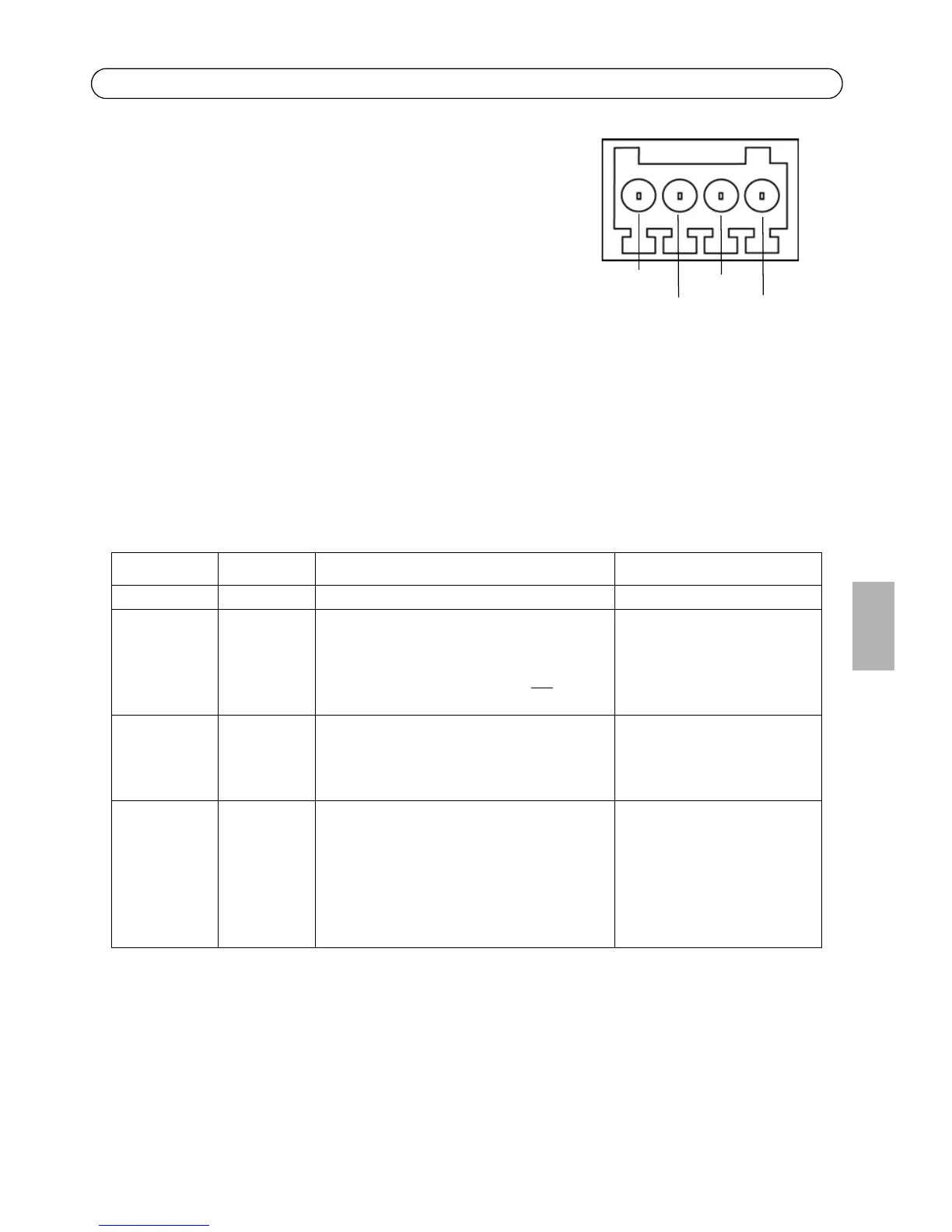

E/A-Anschluss - Wird z. B. für Bewegungserkennung und
Ereignisauslösung, Zeitrafferaufnahmen und
Alarmbenachrichtigungen verwendet. Zusätzlich zu den
Anschlüssen für die Zusatzstromversorgung und Masse fungiert
sie als Schnittstelle für:
• 1 digitaler Ausgang: Zum Anschluss externer Geräte
wie Relais und LEDs. Angeschlossene Geräte können
über die VAPIX® Application Programming Interface
(API), über die Ausgabeschaltflächen auf der Seite
Live View (Live-Ansicht) oder durch einen Ereignistyp aktiviert werden. Der Ausgang
wird als aktiv [siehe Events>Port Status(Ereignisse > Port-Status)] angezeigt, wenn die
Alarmvorrichtung eingeschaltet ist.
• 1 digitaler Eingang: Alarmeingang für den Anschluss von Geräten, die zwischen
geöffnetem und geschlossenem Schaltkreis wechseln können, z. B.: PIR-Kameras, Tür-/
Fensterkontakte, Glasbruchmelder, usw. Bei Empfang eines Signals ändert sich der
Status und der Eingang wird aktiviert [siehe Events > Port Status (Ereignisse >
Portstatus)].
Funktion Anschluss Hinweise Spezifikationen
Schutzleiter 1 Masse
3,3 V
Gleichstrom
2 Dieser Kontakt kann auch für die
Stromversorgung von Zusatzgeräten
verwendet werden.
Hinweis: Dieser Anschluss kann nur
für die
Stromversorgung verwendet werden.
Max. Stromstärke = 50 mA
Digital-
Eingang
3 Zum Aktivieren mit dem Masseanschluss
verbinden; zum Deaktivieren nicht
anschließen.
Min. Eingang = -40 V
Gleichstrom
Max. Eingang = +40 V
Gleichstrom
Digital-
Ausgang
4 Verwendet einen NFET-Transistor mit
offener Senke, wobei die Quelle mit der
Masse verbunden ist. Zum Schutz vor
Spannungsspitzen muss bei der
Kombination mit einem externen Relais
eine Diode parallel zur Last geschaltet
werden.
Max. Stromstärke = 100 mA
Max. Spannung = 40 V DC
