I/Oコネクターに外部装置を接続し、いたずら警報、動体検知、イベントトリ
ガー、アラーム通知などと組み合わせて使⽤することができます。I/Oコネクター
は、0 V DC基準点と電⼒ (DC出⼒) に加えて、以下のインターフェースを提供します。
デデ
デ
ジジ
ジ
タタ
タ
ルル
ル
出出
出
⼒⼒
⼒
--
-
リレーやLEDなどの外部デバイスを接続します。接続されたデバイス
は、VAPIX®アプリケーションプログラミングインターフェースまたは製品のWeb
ページで有効にすることができます。
デデ
デ
ジジ
ジ
タタ
タ
ルル
ル
⼊⼊
⼊
⼒⼒
⼒
--
-
開回路と閉回路の切り替えが可能なデバイス (PIRセンサー、ドア/窓
の接触、ガラス破損検知器など) を接続するための⼊⼒です。

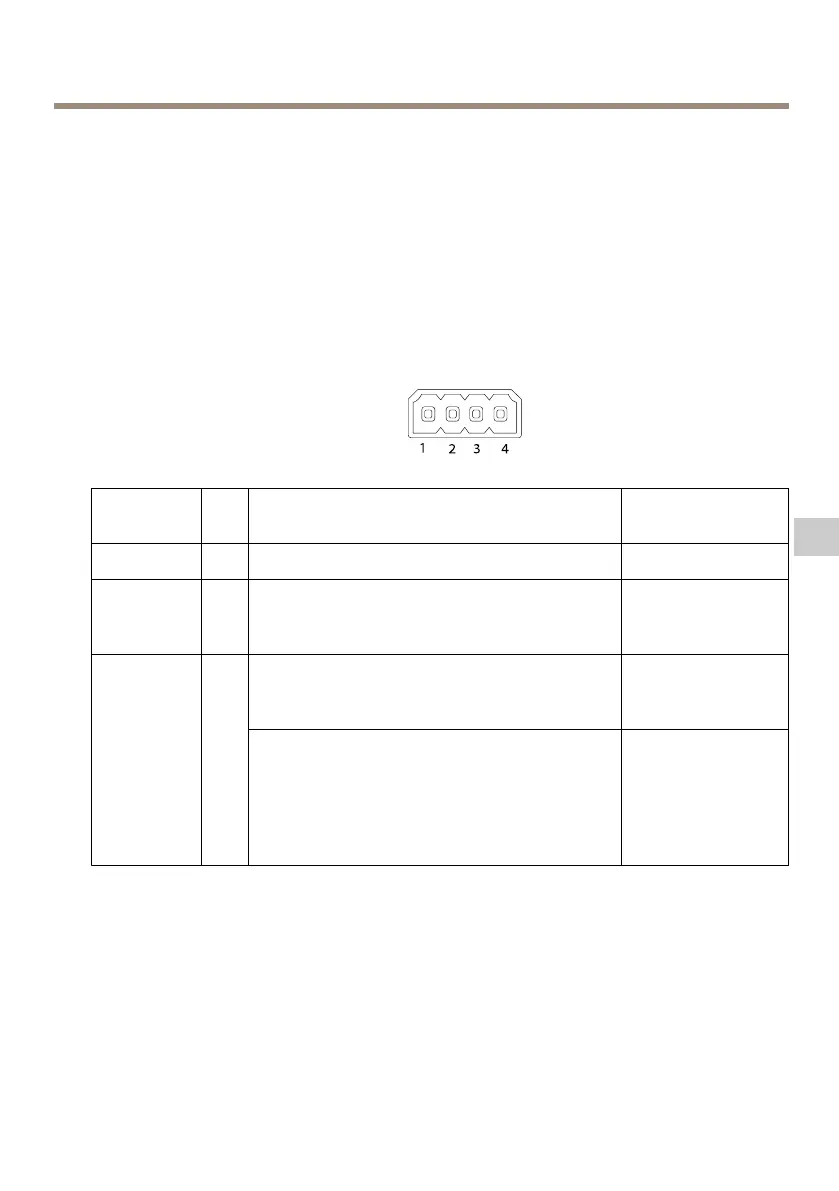

4ピンターミナルブロック
機機
機
能能
能
ピピ
ピ
ンン
ン
備備
備
考考
考
仕仕
仕
様様
様
0 V DC (-)
1
DCグランド
0 V DC
DC出⼒
2
補助装置の電源供給に使⽤できます。
注: このピンは、電源出⼒としてのみ使⽤
できます。
12 V DC
最⼤負荷 = 50 mA
設定可能
(⼊⼒また
は出⼒)
3‒
4
デジタル⼊⼒ ‒ 動作させるにはピン1に接
続し、動作させない場合はフロート状態
(未接続) のままにします。
0〜30 V DC (最⼤)
デジタル出⼒ ‒ 動作させるにはピン1に接
続し、動作させない場合はフロート状態
(未接続) にします。誘導負荷 (例: リレー)
とともに使⽤する場合は、過渡電圧から保
護するため、ダイオードを負荷と並列に接
続する必要があります。
0〜30 V DC (最⼤)、
オープンドレイ
ン、100 mA
