AXIS P1368-E Network Camera
notications d'alarme. En plus du point de référence 0 V CC et de l'alimentation (sortie CC), le
connecteur d'E/S fournit une interface aux éléments suivants :
Sortie numérique - Permet de connecter des dispositifs externes, comme des relais ou des voyants.
Les appareils connectés peuvent être activés par l'interface de programmation VAPIX® ou dans
les pages Web des produits.
Entrée numérique - Pour connecter des dispositifs pouvant passer d'un circuit ouvert à un circuit
fermé, par exemple capteurs infrarouge passifs, contacts de porte/fenêtre et détecteurs de bris de
verre.

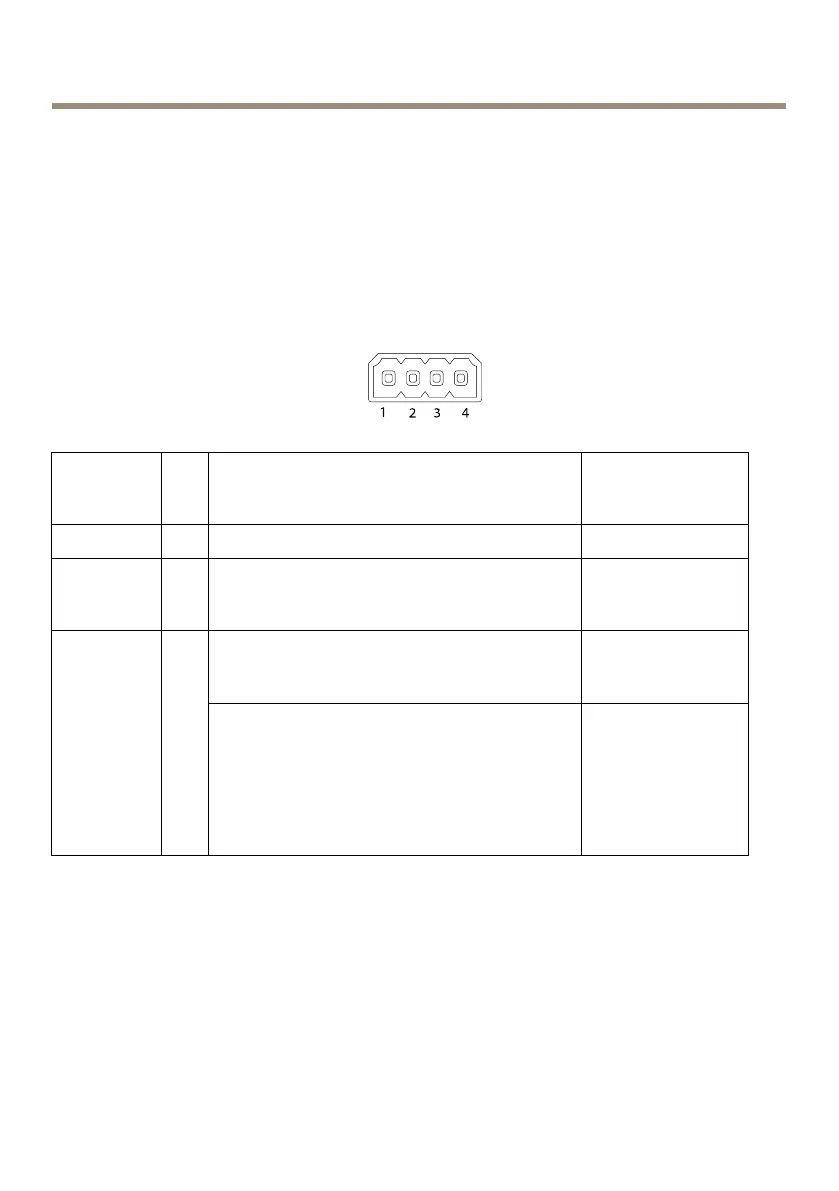

Bloc terminal à 4 broches
Fonction B-
ro-
che
Remarques
Caractéristiques
0 V CC (-)
1
Masse CC 0 V CC
Sortie CC
2
Peut servir à alimenter le matériel auxiliaire.
Remarque : cette broche ne peut être utilisée que
comme sortie d’alimentation.
12 V CC
Charge maximale =
50 mA
Congurable
(entrée ou
sortie)
3–
4
Entrée numérique – Connectez-la à la broche 1
pour l’activer ou laissez-la otter (déconnectée)
pour la désactiver.
0 à 30 V CC
Sortie numérique - Connectée à la broche 1
lorsqu'elle est activée, otte (déconnectée)
lorsqu'elle est désactivée. Si vous l’utilisez avec
une charge inductive, par exemple un relais, une
diode doit être connectée en parallèle avec la
charge, en guise de protection contre les tensions
transitoires.
0 à 30 V CC max.,
drain ouvert, 100 mA
48
