AXIS P1368-E Network Camera
0 V DC-Bezugspunkt und Strom (Gleichstromausgang) verfügt der E/A-Anschluss über eine
Schnittstelle zu:
Digitalausgang - Zum Anschluss externer Geräte wie Relais und LEDs. Angeschlossene Geräte
können über die VAPIX®-API (Application Programming Interface) oder über die Produktwebsite
aktiviert werden.
Digitaleingang - Zum Anschluss von Geräten, die zwischen geöffnetem und geschlossenem
Schaltkreis wechseln können, z. B. PIR-Sensoren, Tür-/Fensterkontakte und Glasbruchmelder.

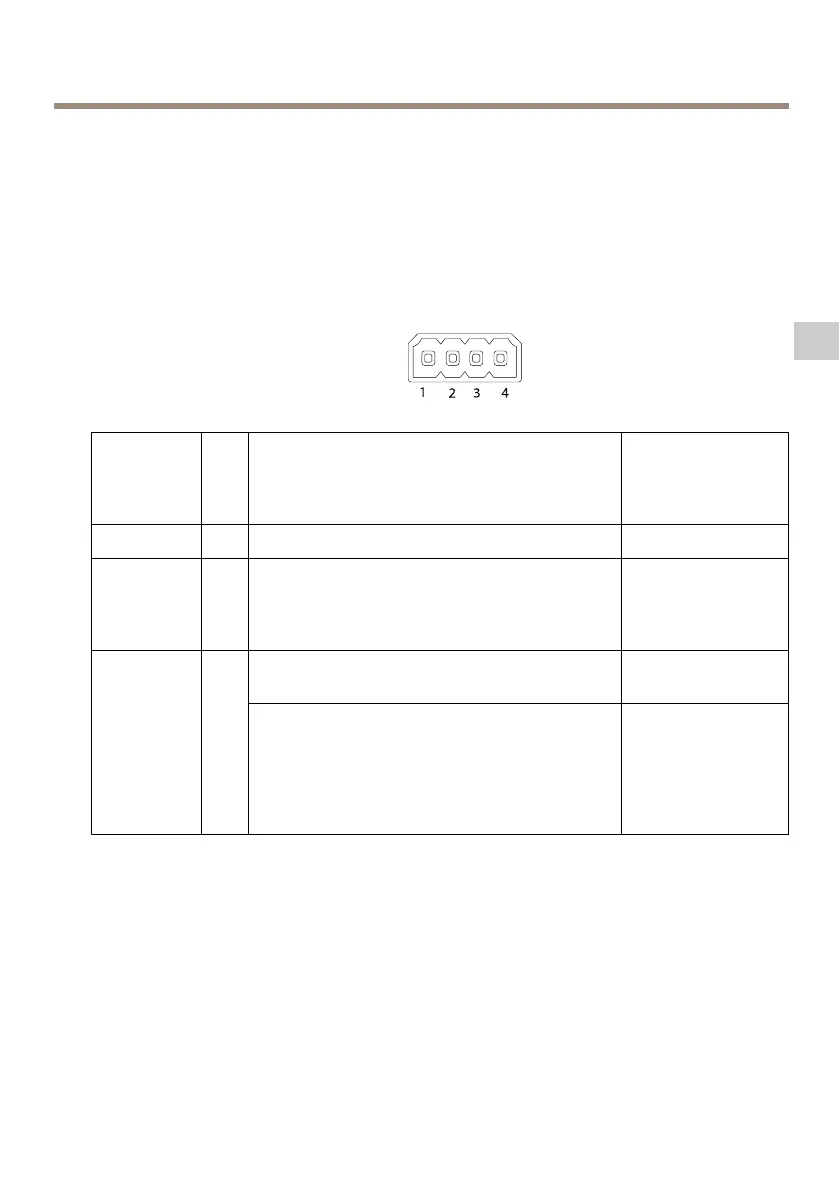

4-poliger Anschlussblock
DE
Funktion K-
on-
t-
akt
Hinweise Technische Daten
0 V DC (-)
1
Masse
0 V DC
DC-Ausgang
2
Kann für die Stromversorgung von Zusatzgeräten
verwendet werden.
Hinweis: Dieser Kontakt kann nur für den
Stromausgang verwendet werden.
12 V DC
Max. Stromstärke =
50 mA
Kongurier-
bar (Ein-
oder Aus-
gang)
3–
4
Digitaleingang zum Aktivieren mit Pin 1
verbinden; zum Deaktivieren nicht anschließen.
0 bis max. 30 V DC
Digitalausgang bei Aktivierung mit Pin 1
verbunden; wenn deaktiviert: frei (nicht
verbunden). Bei Verwendung mit einer induktiven
Last, z. B. einem Relais, muss parallel zur Last
zum Schutz vor Spannungsspitzen eine Diode
zwischengeschaltet werden.
0 bis max. 30 V DC,
Open Drain, 100 mA
71
