AXIS P1368-E Network Camera
Uscita digitale - Per collegare dispositivi esterni come relè o LED. I dispositivi collegati possono
essere attivati tramite l'API (interfaccia per la programmazione di applicazioni) VAPIX® oppure nella
pagina Web del dispositivo.
Ingresso digitale - Per collegare i dispositivi che possono passare dal circuito chiuso al circuito
aperto, ad esempio i sensori PIR, i contatti porta/nestra e i rilevatori di rottura.

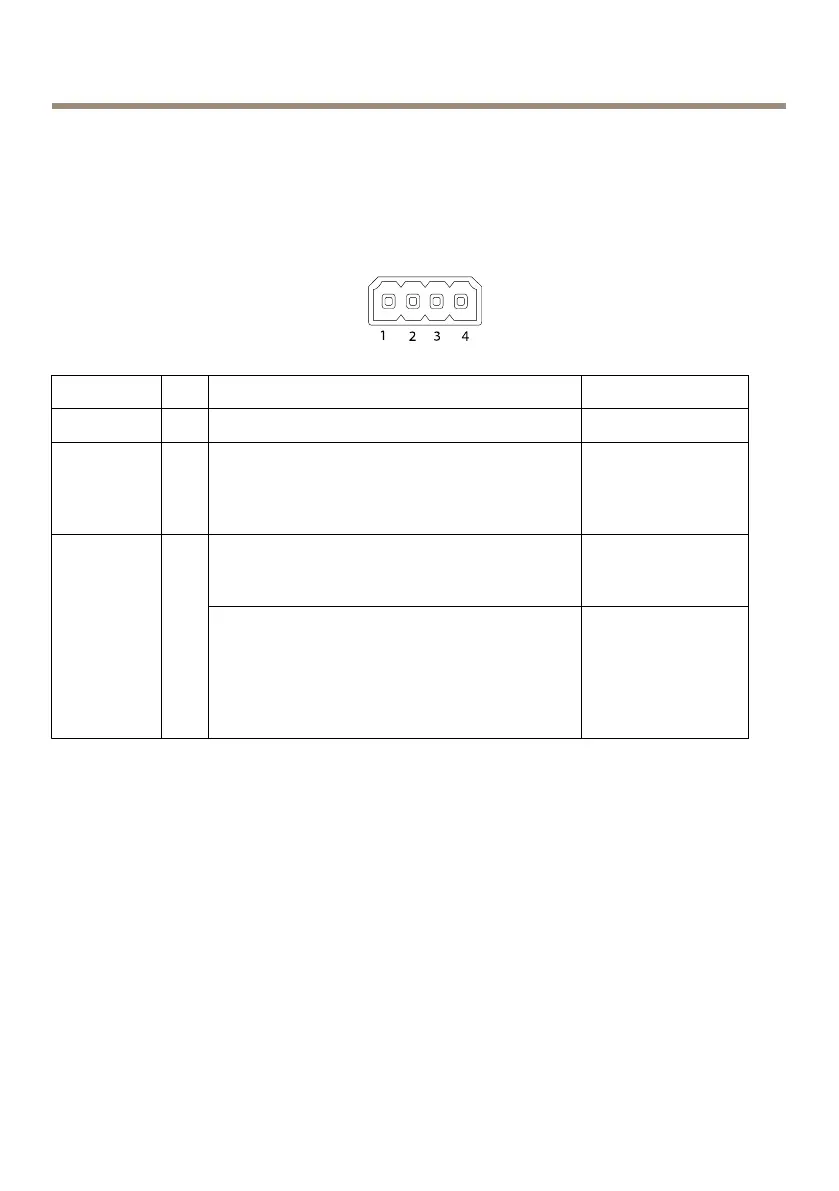

Morsettiera a 4 pin
Funzione Pin Note
Speciche
0 V CC (-)
1
Terra CC 0 V CC
Uscita CC
2
Può essere utilizzato per alimentare una periferica
ausiliaria.
Nota: questo pin può essere usato solo come
uscita alimentazione.
12 V CC
Carico massimo =
50 mA
Congura-
bile (in-
gresso o us-
cita)
3–
4
Ingresso digitale - collegare al pin 1 per
attivarlo oppure lasciarlo isolato (scollegato) per
disattivarlo.
da 0 a max 30 V CC
Uscita digitale – Collegare al pin 1 quando
attiva, isolata (scollegata) quando inattiva. Se
utilizzata con un carico induttivo, ad esempio un
relè esterno, è necessario collegare un diodo in
parallelo al carico per proteggere il dispositivo da
sovratensioni.
Da 0 a max 30 V CC,
open-drain, 100 mA
