Page 28 AXIS P5544 Guide d’installation
• Entrée numérique — Entrée d'alarme utilisée pour connecter des périphériques pouvant
passer d'un circuit ouvert à un circuit fermé, p. ex., les détecteurs infrarouge passifs, les
contacts de porte/fenêtre, les détecteurs de bris de verre, etc. Lorsqu’un signal est reçu,
l’état change et l’entrée devient active (ce qui est visible sous Options système > Ports et
périphériques > État du port).

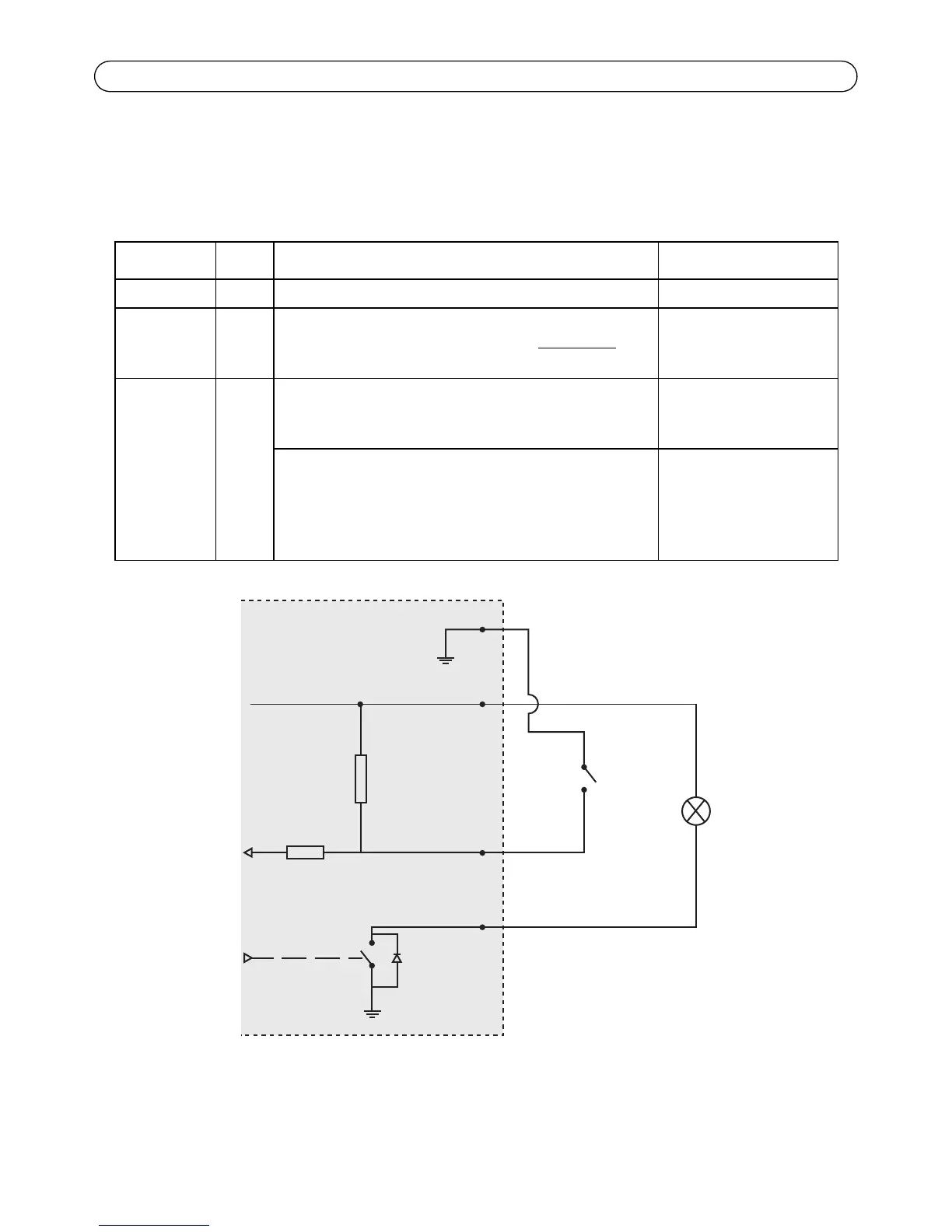

Fonction Broche Remarques Spécifications
GND (Terre) 1 Mise à la terre
3.3Alimenta-
tion 3,3 V CC
2 Peut servir à alimenter le matériel auxiliaire.
Remarque : la broche peut être utilisée uniquement
comme sortie d'alimentation.
Charge maximale =
250 mA
Configurable
(entrée ou
sortie)
3-6 Entrée numérique – Connectez-la à la broche de mise à la
terre pour l’activer ou laissez-la flotter (déconnectée)
pour la désactiver.
Entre 0 et 40 V CC
Sortie numérique – Connexion interne à la terre en cas
d’activation, flottante (déconnectée) en cas de
désactivation. En cas d’utilisation avec un relais externe,
une diode doit être connectée en parallèle à la charge, en
guise de protection contre les tensions transitoires.
Charge max. = 100 mA
Tension maximale = +40
V CC
3.3 V max 250 mA
1
2
A
B
