AXIS P5544 Guide d'installation Page 27
FRAN
Ç
AIS
Câble multiconnecteur (vendu séparément)
Lors du branchement d'un équipement externe au produit Axis, un câble multiconnecteur (fourni
par Axis) est requis afin de maintenir la classification IP51 du produit. Le câble multiconnecteur est
disponible auprès de votre revendeur Axis.
Branchez le câble multiconnecteur au produit sur le “multi-connecteur” comme le montre
l'illustration à la page 25. Les connecteurs que comprend le câble sont les suivants:

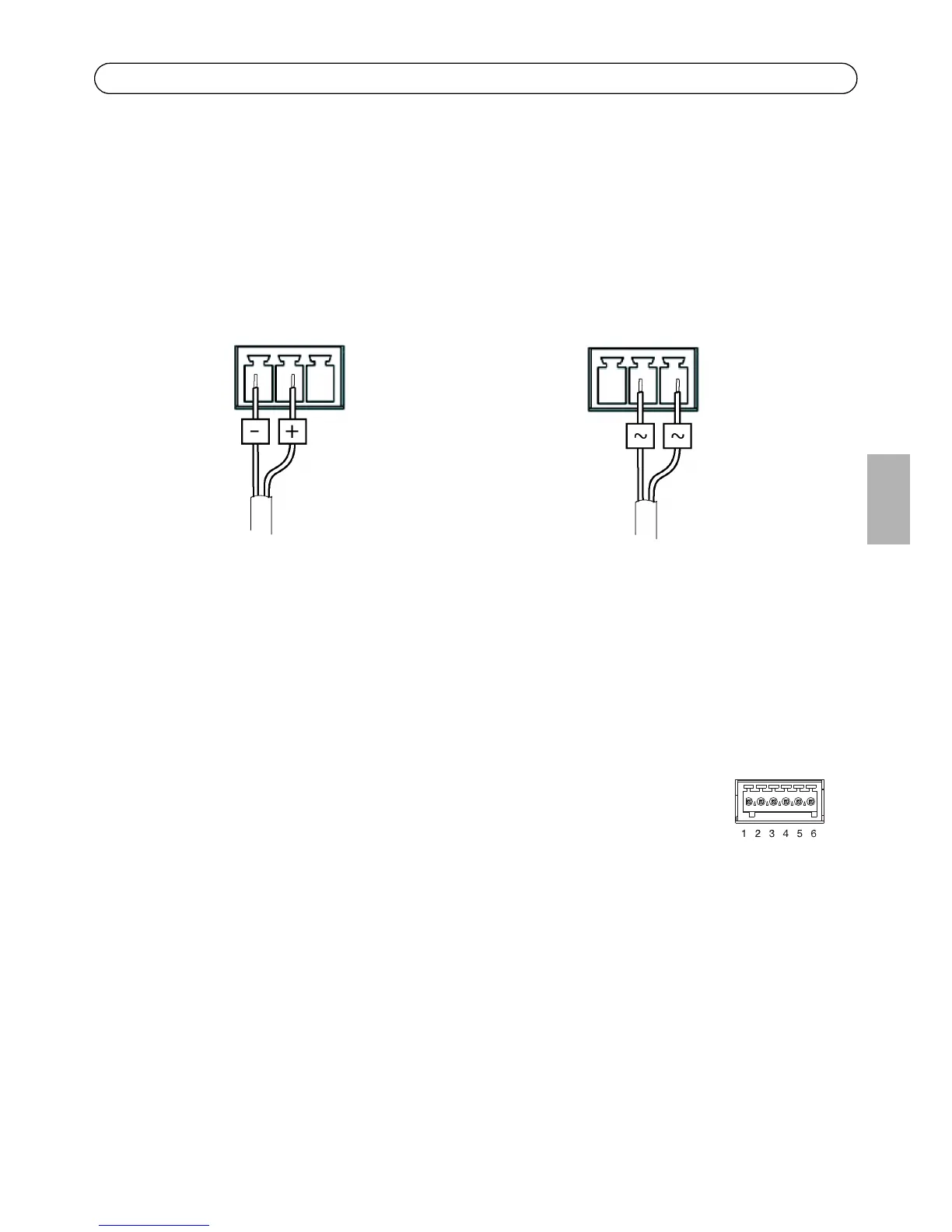

Connecteur d'alimentation – Bloc terminal à 3 broches utilisé pour la puissance d'entrée.
Entrée audio (rose) – entrée 3,5 mm pour microphone mono ou signal mono avec entrée de haut
niveau (le canal de gauche est utilisé pour le signal stéréo).
Sortie audio (verte) – sortie audio 3,5 mm (niveau ligne) qui peut être connectée à un système de
diffusion publique (PA) ou à un haut-parleur actif avec amplificateur intégré. Il est également
possible de connecter une paire d’écouteurs. Un connecteur stéréo doit être utilisé pour la sortie
audio.
Connecteur pour terminaux E/S – Utilisé dans le cadre d'applications telles que
la détection de mouvement, le déclenchement d'événements, l'enregistrement à
intervalles et les notifications d'alarme. En plus d'une alimentation auxiliaire et
d'une broche GND, le connecteur pour terminaux E/S assure l'interface avec :
• Sortie numérique — Permet de connecter des périphériques externes, comme des relais et
des voyants DEL. Les périphériques connectés peuvent-ils être activés par VAPIX ® Par
l'interface de programmation d'applications (API), les boutons de sortie sur la page Live
View ou une règle d'action. La sortie est considérée comme étant active (comme indiqué
dans Options système > Ports et périphériques > État du port) si le dispositif d’alarme est
activé.
