Pagina 66 AXIS P5544 Guida all'installazione
• Ingresso digitale — Un ingresso utilizzabile per collegare periferiche di allarme come sensori
di movimento, contatti porta/finestra, rilevatori di rottura vetri, eccetera. Esso può usare lo
stato circuitale chiuso o aperto. Dopo la ricezione del segnale lo stato cambia e l’ingresso
diventa attivo (visualizzato in System Options (Opzioni di sistema) > Port & Devices
(Porta e periferiche) > Port Status (Stato porta)).

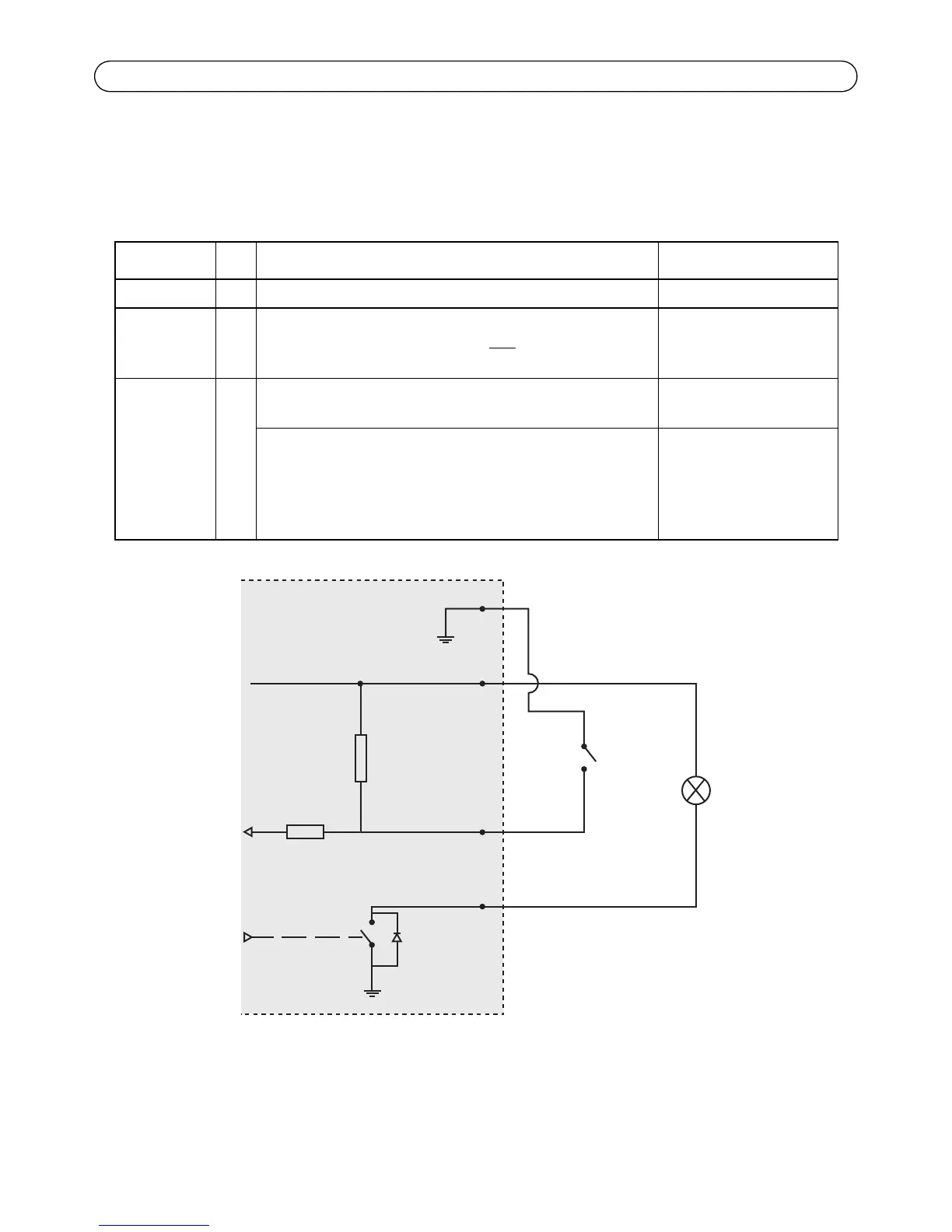

Funzione Pin Note Dati tecnici
GND 1 Terra
3.3 V Ali-
mentazione
CC
2 Può essere utilizzata per alimentare una periferica ausiliaria.
Nota. Questo pin può essere usato solo
come uscita
alimentazione.
Carico massimo =
250 mA
Configurabile
(ingresso o
uscita)
3-6 Ingresso digitale – Collegare a terra (GND) per attivarlo
oppure lasciarlo isolato (scollegato) per disattivarlo.
0 – +40 V CC
Uscita digitale – Connessione interna a terra quando è
attivato, isolato (scollegato) quando è disattivato. Se si
utilizza un relè esterno, è necessario collegare un diodo in
parallelo al carico per proteggere la periferica da
sovratensioni transitorie.
Carico massimo = 100
mA
Tensione massima = +40
V CC
3.3 V max 250 mA
1
2
A
B
