AXISQ1775NetworkCamera

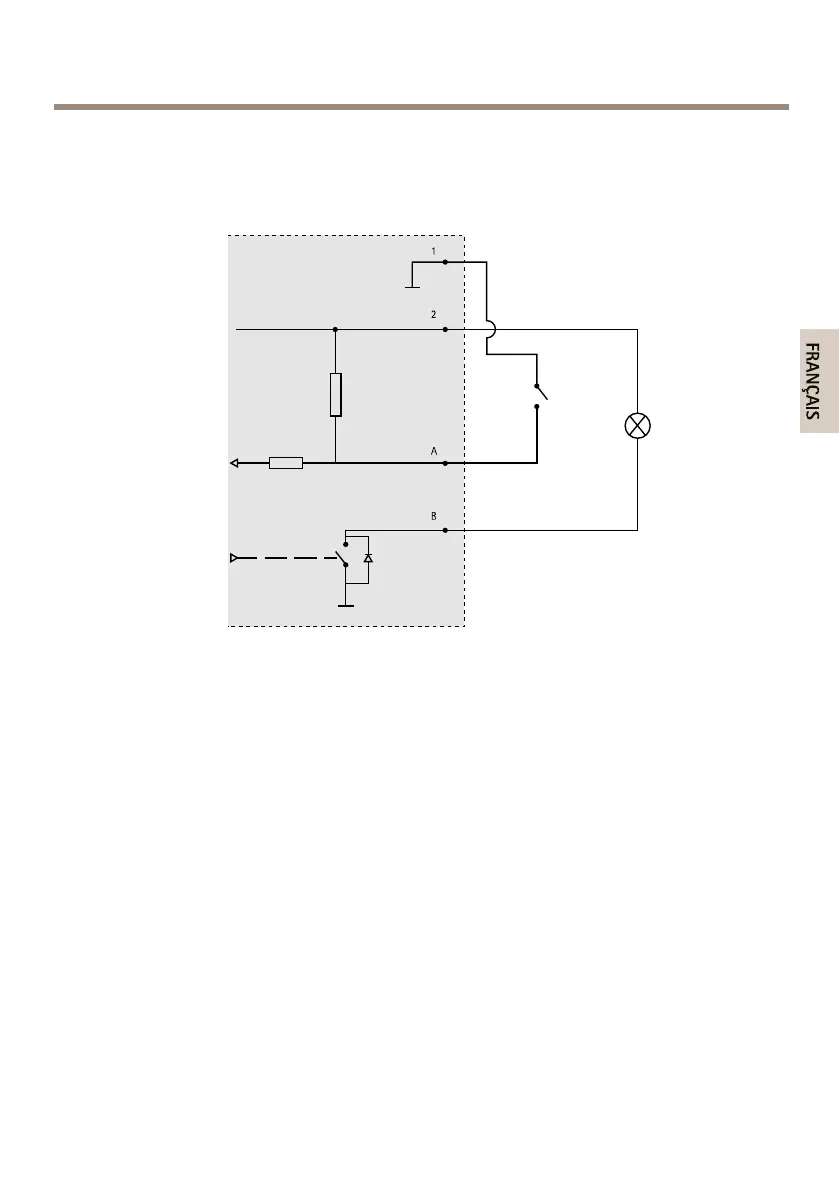

Schémasdeconnexion
Connecteurd'E/S
1
2
A
B
1
0VCC(-)
2
SortieCC12V,maxi.50mA
A
Entrée/sortieconguréecommeentrée
B
Entrée/sortieconguréecommesortie
Installationdumatériel
Branchementdescâbles
Fixezlesupportenmétalsurlacaméraetutilisezlesvisappropriéesaumur/plafond.Notezquela
caméraestdestinéeàêtreinstalléelogoenbas.
1.Sivouslesouhaitez,connectezdespériphériquesd'entrée/sortieexternes,telsque
dessystèmesd'alarme.Reportez-vousàlasectionConnecteurspage31pourplus
d’informationssurlesbrochesduconnecteur.
2.Sivouslesouhaitez,vouspouvezbrancherunhaut-parleuractifet/ouunmicrophone
externe.
3.Connectezlacaméraauréseauàl’aided’uncâbleréseaublindé.
4.Branchezl’alimentationensuivantl’unedesméthodesdécritesci-dessous:
