Axis Q6045-S Mk II Installation Guide

AXIS Q60-S Series
1
2
3
4
5
6
7
8
9
10
12 11
1 8
2 7
9
3 6
4 5

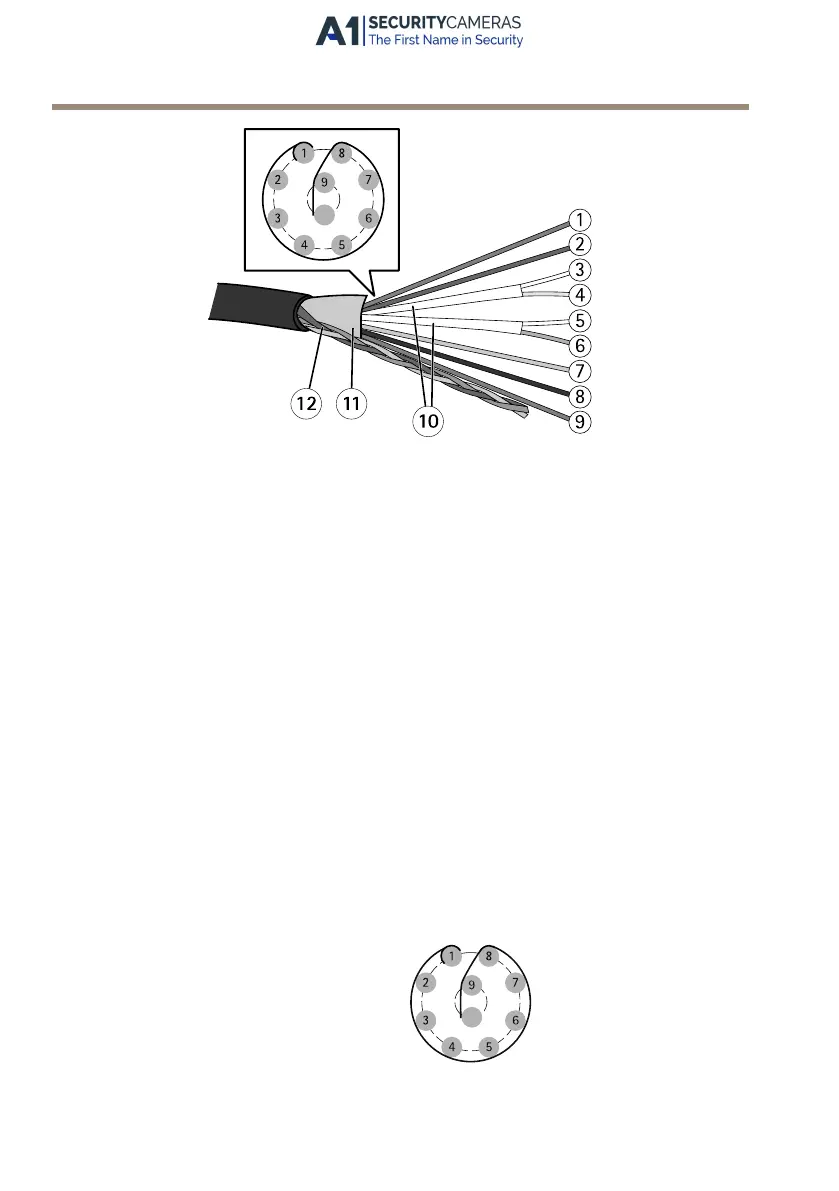

Panoramica cavo multiconnettore
1
Cavo di alimentazione (rosso)
2
Cavo digitale I/O (blu)
3
Cavo Ethernet (verde/bianco)
4
Cavo Ethernet (verde)
5
Cavo Ethernet (arancio/bianco)
6
Cavo Ethernet (arancio)
7
Cavo digitale I/O (giallo)
8
Filo di massa (nero)
9
Cavo di alimentazione (rosso)
10
Schermo in lamina del cavo Ethernet (2x)
11
Schermo in lamina esterno
12
Bobina schermo intrecciato
Il cavo multiconnettore è connesso al connettore multiplo della telecamera, vedere Panoramica
dell'hardware alla pagina 99.
I cavi sono collegati allo switch Media Converter in dotazione, consultare Switch Media Converter
alla pagina 101.
Il cavo fornisce i seguenti segnali:
• Alimentazione CC alla telecamera
• Rete (Ethernet 10/100Base-T)
• Input/Output (I/O)
1 8
2 7
9
3 6
4 5
