Axis Q6045-S Mk II Installation Guide

AXIS Q60-S Series

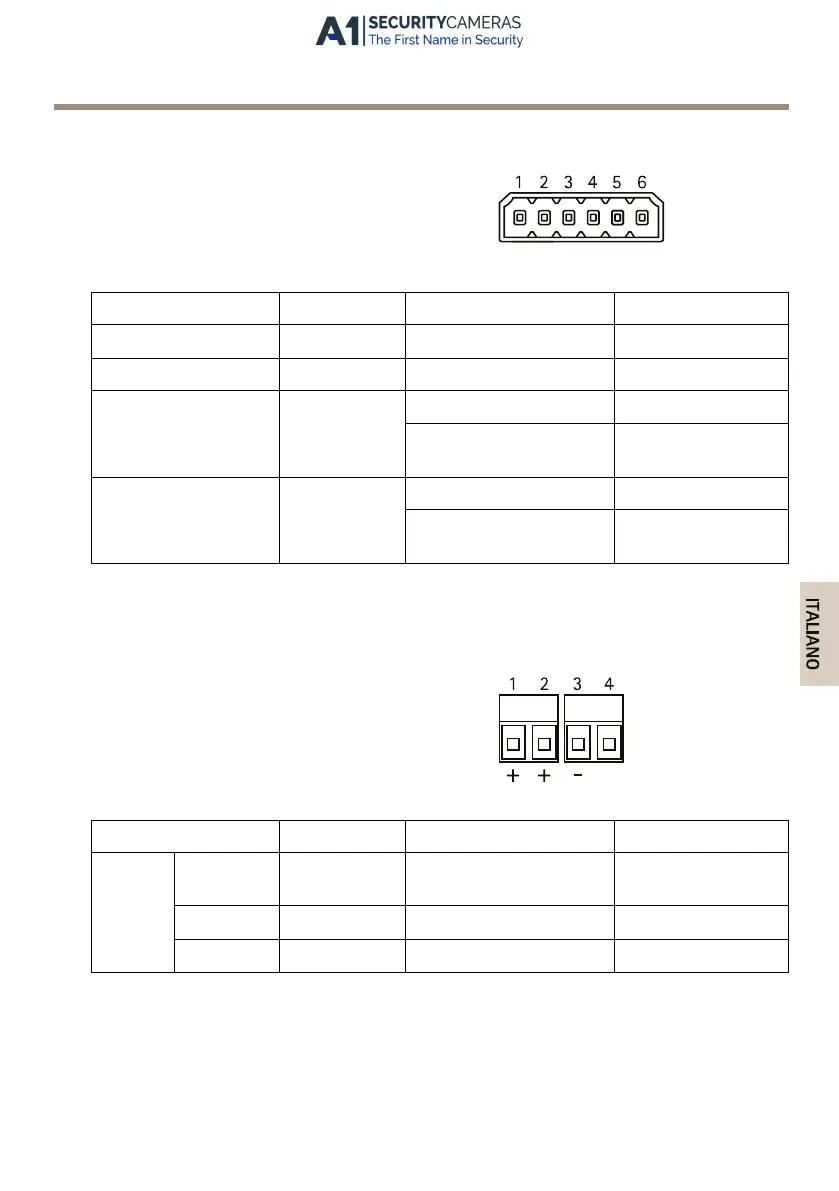

Connettore per morsetti I/O
Morsettiere a 6 pin per:
• Input/Output Digitale
• Alimentazione (Uscita CC)
• 0 V CC (-)
21 43 65
Funzione Pin Note
Speciche
0 V CC (-)
1, 4, 6
0 V CC
Uscita CC
2
Alimentazione in uscita
12 V CC, 50 mA
Congurabile
I/O 1 (ingresso o uscita)
3
Ingresso digitale
Da 0 a max 30 V CC
Uscita digitale (transistor
– collettore aperto)
Da 0 a max 30 V CC,
open-drain, 100 mA
Congurabile
I/O 2 (ingresso o uscita)
5
Ingresso digitale
Da 0 a max 30 V CC
Uscita digitale (transistor
– collettore aperto)
Da 0 a max 30 V CC,
open-drain, 100 mA
Connettori telecamera
Morsettiera di alimentazione
Due morsettiere a 2 pin utilizzate per l’uscita
dell’alimentazione (pin 4 non utilizzato).
+ +
21 43
-
ITALIANO
Funzione Pin Note
Speciche
Uscita
CC
12 V CC
1, 2
Uscita alimentazione alla
telecamera
12,0-13,2 V CC,
min 70 W
0 V CC (-)
3
0 V CC
N/a
4
N/a
109
