Axis Q6045-S Mk II Installation Guide

AXIS Q60-S Series
1
2
3
4
5
6
7
8
9
10
12 11
1 8
2 7
9
3 6
4 5

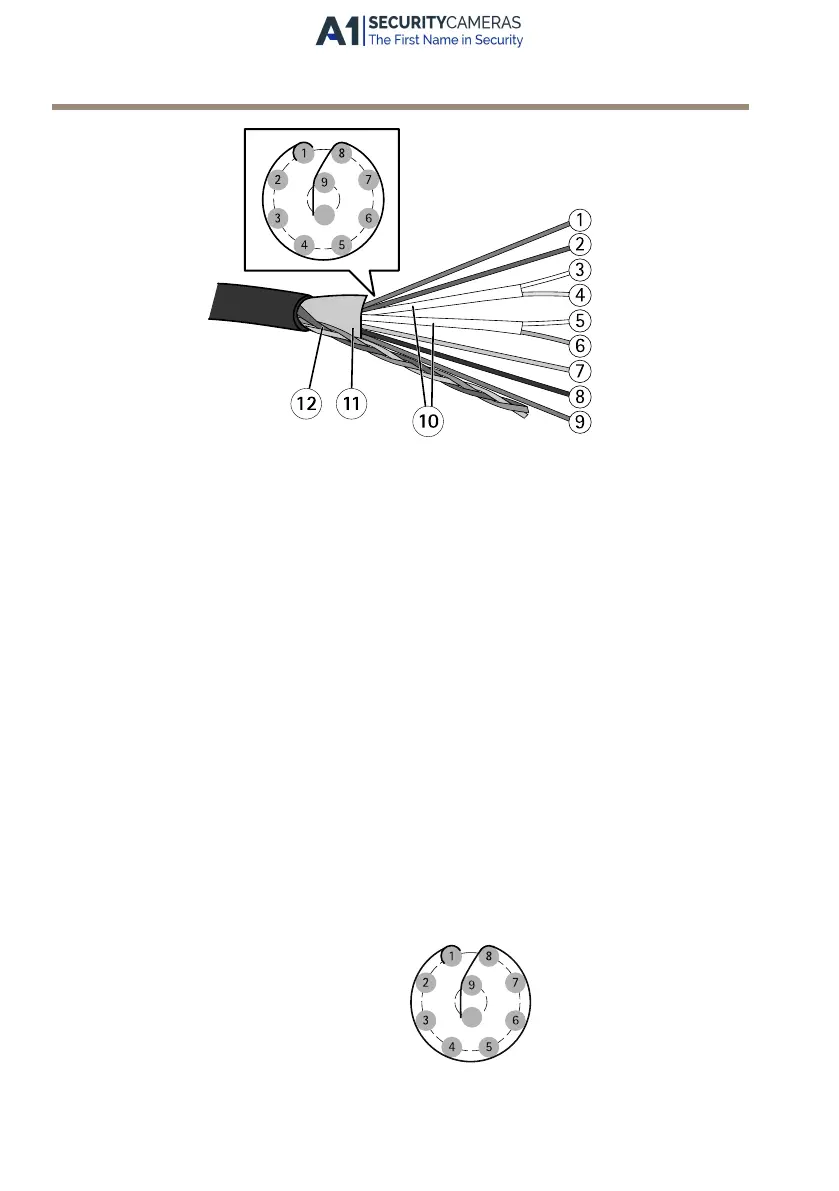

Información general del cable multiconector
1
Cable de alimentación (rojo)
2
Cable de E/S digital (azul)
3
Cable Ethernet (verde/blanco)
4
Cable Ethernet (verde)
5
Cable Ethernet (naranja/blanco)
6
Cable Ethernet (naranja)
7
Cable de E/S digital (amarillo)
8
Cable de tierra (negro)
9
Cable de alimentación (rojo)
10
Cubierta blindada del cable Ethernet (2x)
11
Cubierta blindada exterior
12
Bobina de cubierta trenzada
El cable multiconector se conecta al multiconector de la cámara, vea Información general del
hardware en la página 129.
Los cables se conectan al conmutador de conversión de medios suministrado, vea Conmutador de
conversión de medios en la página 131.
El cable proporciona las siguientes señales:
• Alimentación de CC a la cámara
• Red (Ethernet 10/100Base-T)
• Entrada/salida (E/S)
1 8
2 7
9
3 6
4 5
134
