AXIS Q60-S Series
5
Conector de E/S (externo)
6
Cable multiconector IP66
7
Cable de tierra
8
Tornillo de tierra
13. Conecte un dispositivo de E/S al conector de E/S externo, si corresponde.
14. Conecte el cable de alimentación (entrada de CC) al conector de alimentación (entrada
de CC) mediante la conexión del bloque de terminales.
15. Conecte el cable de tierra al tornillo de tierra (posición 8 de la ilustración).
16. Si se conectan varios conmutadores de conversión de medios en una conexión en cadena,
establezca el conmutador DIP de cada puerto del conector de red saliente que se conecta
con otro conmutador de conversión de medios en la posición C.
Deje el conmutador DIP en la posición predeterminada (posición B) cuando conecte
el puerto directamente a la red. Para obtener más información, vea Conectores del
conmutador de conversión de medios en la página 135 y el manual de usuario.
Importante
Si no se ha denido el sistema, use la conguración del conmutador DIP predeterminada
(posición B).

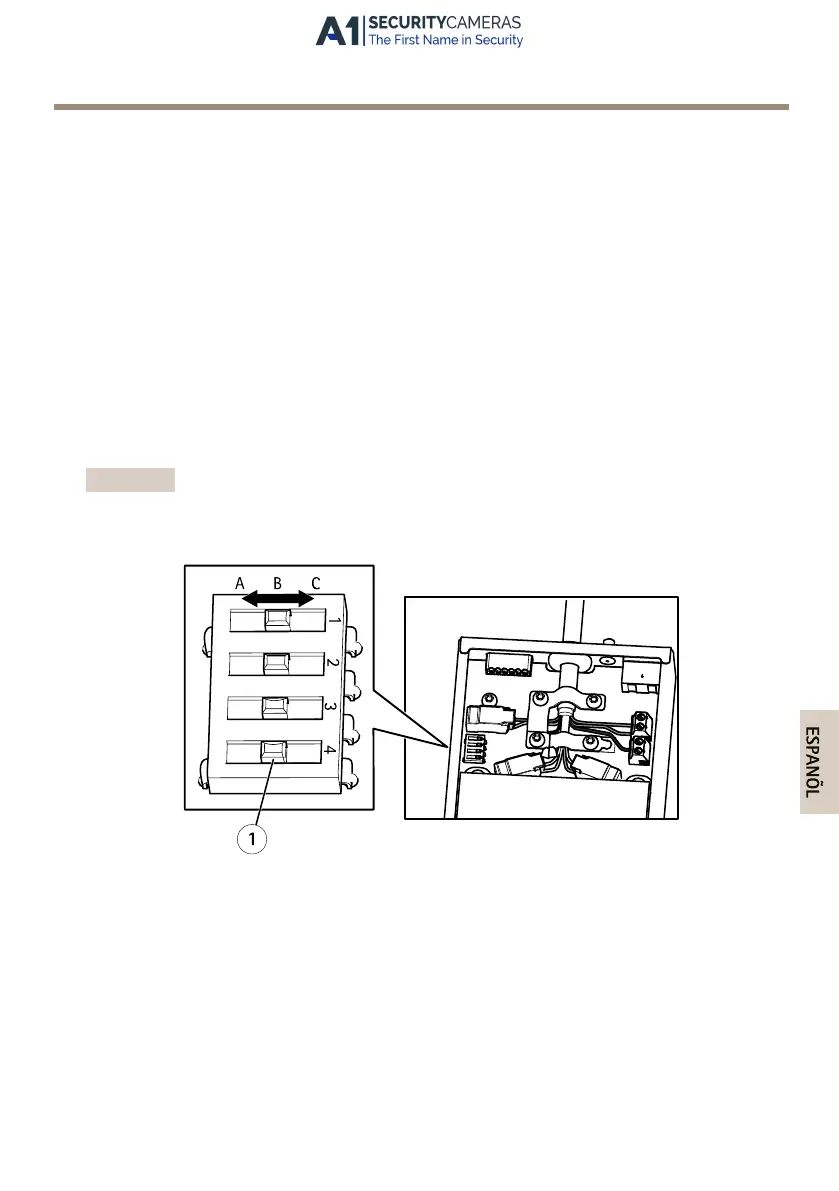

1
Conmutador DIP (4x)
17. Conecte la cubierta al conmutador de conversión de medios.
18. Active la alimentación de red.
19. Asegúrese de que los indicadores LED del conmutador de conversión de medios indican
las condiciones correctas. Para obtener más información, vea Indicadores LED del
conmutador de conversión de medios en la página 132.
147
