AXIS Q60-S Series
6
Câble multiconnecteurs IP66
7
Fil de mise à la masse
8
Vis de mise à la terre
13. Le cas échéant, connectez le dispositif E/S au connecteur E/S externe.
14. Connectez le câble d'alimentation (entrée CC) au connecteur d'alimentation (entrée
CC) via la che du bloc terminal.
15. Reliez le l de mise à la terre à la vis de mise à la terre (position 8 de l'illustration).
16. Si vous connectez plusieurs commutateurs de convertisseur de média en cascade,
congurez le commutateur DIP de chaque port du connecteur réseau sortant à un autre
commutateur de convertisseur de média à la position C.
Laissez le commutateur DIP sur sa position par défaut (position B) lorsque vous connectez
le port directement au réseau. Pour plus d’informations, reportez-vous au Connecteurs
du commutateur de convertisseur de média page 45 et au manuel de l’utilisateur.
Important
Si le système n'est pas déni, utilisez le commutateur DIP sur sa position par défaut
(position B).

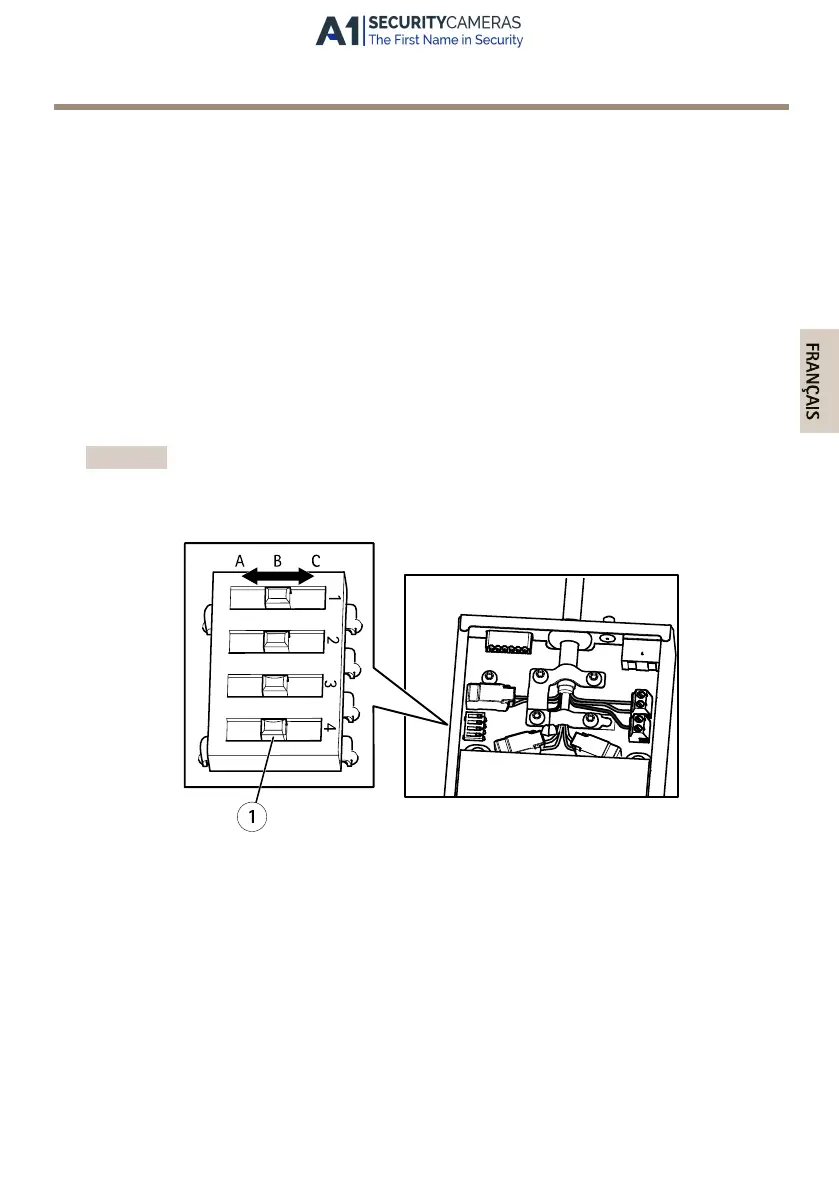

1
Commutateur DIP (x4)
17. Reliez le couvercle au commutateur de convertisseur de média.
18. Branchez l'alimentation secteur.
19. Assurez-vous que les voyants DEL sur le commutateur de convertisseur de média
indiquent les conditions appropriées. Pour en savoir plus, consultez Voyants du
commutateur de convertisseur de média page 42.
57
