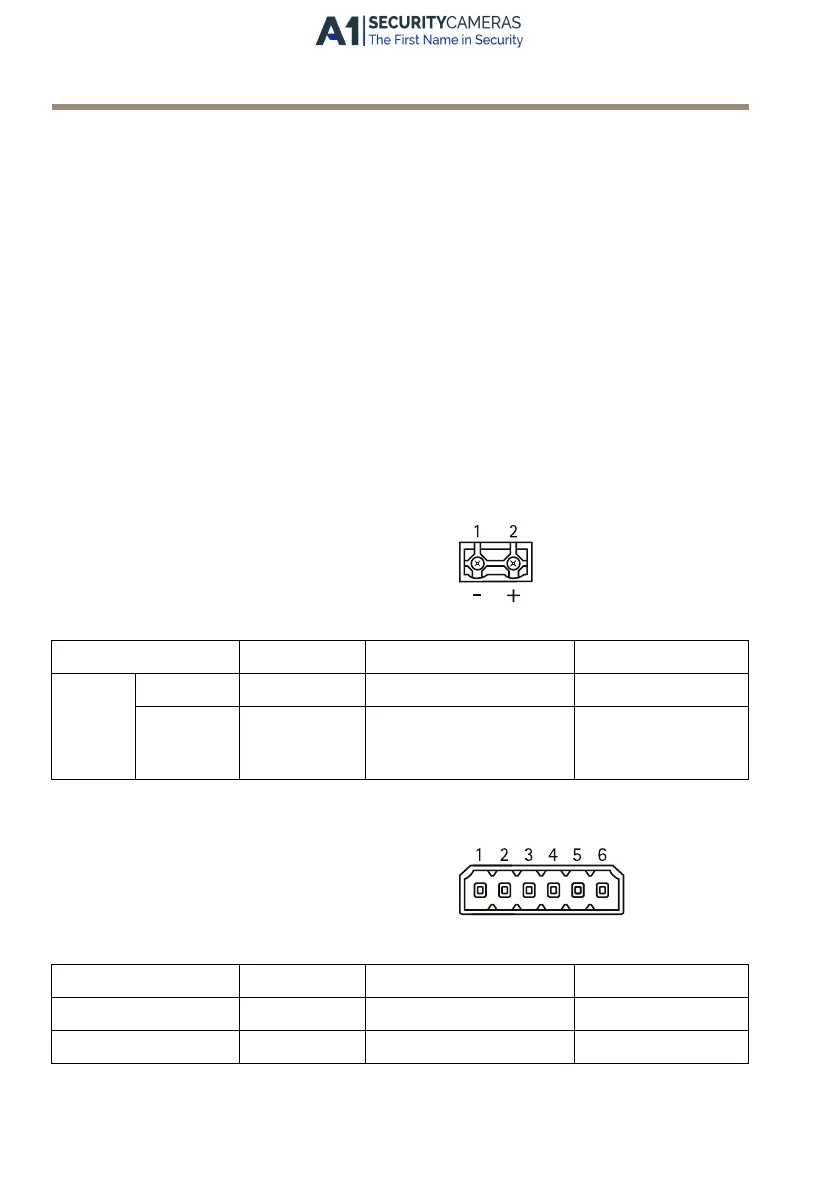

AXIS Q60-S Series
Anschlüsse
SD-Kartensteckplatz
Unterstützt SD-Karten mit bis zu 64 GB Speicherplatz. Verwenden Sie eine SDHC- oder SDXC-Karte
der Geschwindigkeitsklasse 10, um optimale Aufzeichnungsergebnisse zu erzielen.
Anschlüsse des Medienkonverter-Switches
Externe Anschlüsse
Masseschraube Masseschraube zur Erdung des
Medienkonverter-Switches. Sorgen
Sie dafür, dass beide Enden des
Erdungskabels Kontakt mit den
Netzanschluss
entsprechenden Erdungsächen haben.
2-polige Klemmleiste für die Stromversorgung.
- +
21
Funktion Kontakt Hinweise Technische Daten
Gleichs-
tromein-
gang
0 V (-) DC
1
0 V DC
12 V DC
2
Stromeingang von
Stromquelle (separat
erhältlich)
12,0 bis 13,2 V DC,
min. 75 W
E/A-Klemmanschluss
6-polige Klemmleiste für:
Digitale E/A
Stromversorgung (Gleichstromausgang)
0 V (-) DC
21 43 65
Funktion Kontakt Hinweise Technische Daten
0 V (-) DC
1, 4, 6
0 V DC
Gleichstromausgang
2
Stromausgang 12 V DC, 50 mA
78
