Guida all'installazione di AXIS Q7424-R Pagina 61
ITALIANO
Connettori
Connettore di rete - Connettore Ethernet RJ-45. Supporto per Power over Ethernet (PoE) Classe 3
- Max 12,95 W. Si consiglia l'uso di cavi schermati.

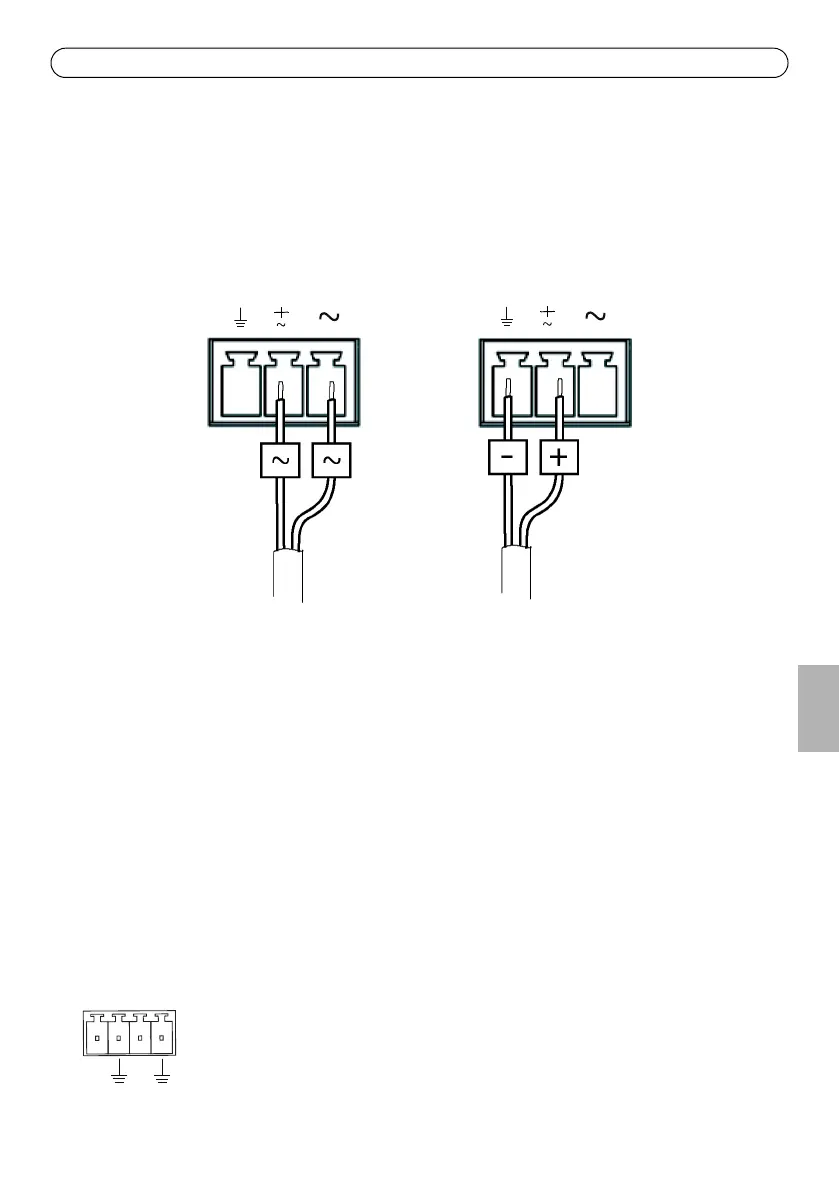

Morsettiera di alimentazione - Morsettiera a 3 pin utilizzata per l’ingresso di alimentazione da
una fonte esterna.
Sorgente di alimentazione esterna: Una sorgente di alimentazione esterna limitata da 8-28 V CC o
20-24 V CA con una potenza in uscita massima di 100 VA.
Nota:
Assicurarsi che l'alimentazione sia appropriata in relazione alla temperatura e alle vibrazioni
nell'ambiente.
Collegare i segnali in base ai simboli sulla morsettiera e alla descrizione nell'immagine qui sopra;
quindi ruotare il connettore di 180° e collegare l'unità.
Ingresso/uscita audio -
• Ingresso audio: ingressi microfono/linea (mono). La tensione di polarizzazione del
microfono può essere impostata sui seguenti valori: 2,0 V, 2,5 V, 3,0 V).
• Uscita audio: Uscita audio linea (mono) che può essere connessa a un sistema di
indirizzo pubblico (PA), oppure a un altoparlante con amplificatore integrato.
Connettore di alimentazione - Morsettiera a 3 pin utilizzata per l'ingresso di alimentazione
Ingresso di alimentazione
Ingresso di alimentazione
CA 20-24 V CA, max 15,6 VA
CC 8-28 V CC, max 10 W
