Pagina 62 AXIS Q7424-R Guida all'installazione
Nota: Collegare i segnali in base ai simboli sulla morsettiera e alla descrizione nell'immagine qui sopra;
quindi ruotare il connettore di 180° e collegare l'unità.
Connettore SFP - Supporta modulo SFP da 1 Gbit/s.

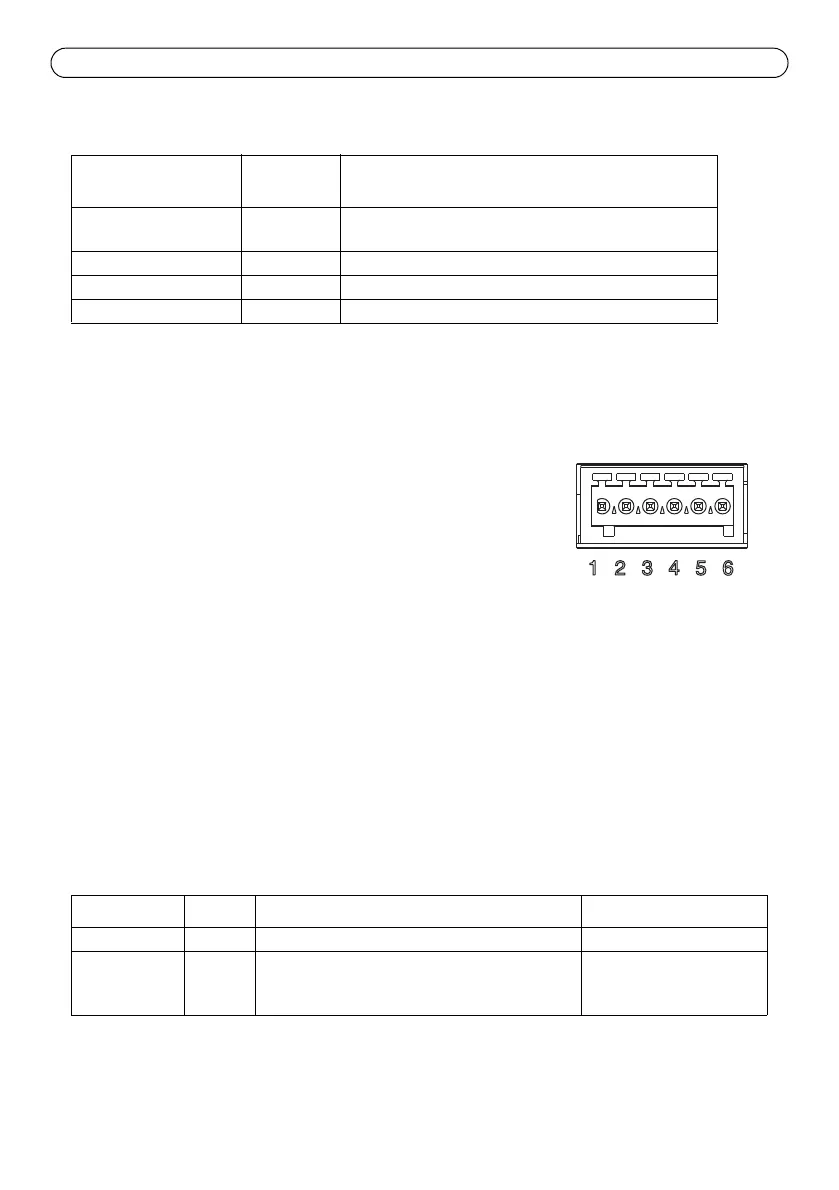

Morsettiera I/O - Utilizzato per varie applicazioni; ad esempio, per
la rilevazione del movimento, l'attivazione di eventi, la
registrazione continua e la notifica di allarmi. Oltre
all'alimentazione ausiliaria e al pin GND, il codificatore video AXIS
Q7424-R dispone di 4 pin che possono essere configurati come
ingressi o uscite. Questi pin forniscono l'interfaccia per:
• Uscita transistor: utilizzabile per collegare dispositivi
esterni come relè e LED. I dispositivi collegati possono essere attivati tramite AXIS
VAPIX API, i pulsanti di comando della pagina Live View (Immagini dal vivo) oppure
tramite l'opzione Event Type (Tipo di evento). L'uscita verrà visualizzata come attiva
(visualizzata in Event Configuration > Port Status (Configurazione evento > Stato
porta) se il dispositivo di allarme è attivato.
• Ingresso digitale: ingresso allarme utilizzabile per collegare i dispositivi, che può
passare dal circuito chiuso al circuito aperto.Ad esempio: PIR, contatti per porte/
finestre e rilevatori di effrazione dei vetri. La ricezione del segnale provoca il
cambiamento dello stato e l'attivazione dell'ingresso (condizioni visualizzate in Event
Configuration > Port Status (Configurazione evento > Stato porta)..
Funzione Numero
pin
Descrizione
Ingresso microfono/
linea
1 Ingressi microfono/linea (mono)
GND 2 Terra
Uscita linea 3 Uscita audio linea
GND 4 Terra
Funzione Pin Note Specifiche
GND 1 Terra
Uscita di
alimentazione
da 12 V CC
2 Utilizzabile per alimentare ulteriori
apparecchiature.
Carico massimo = 125mA
