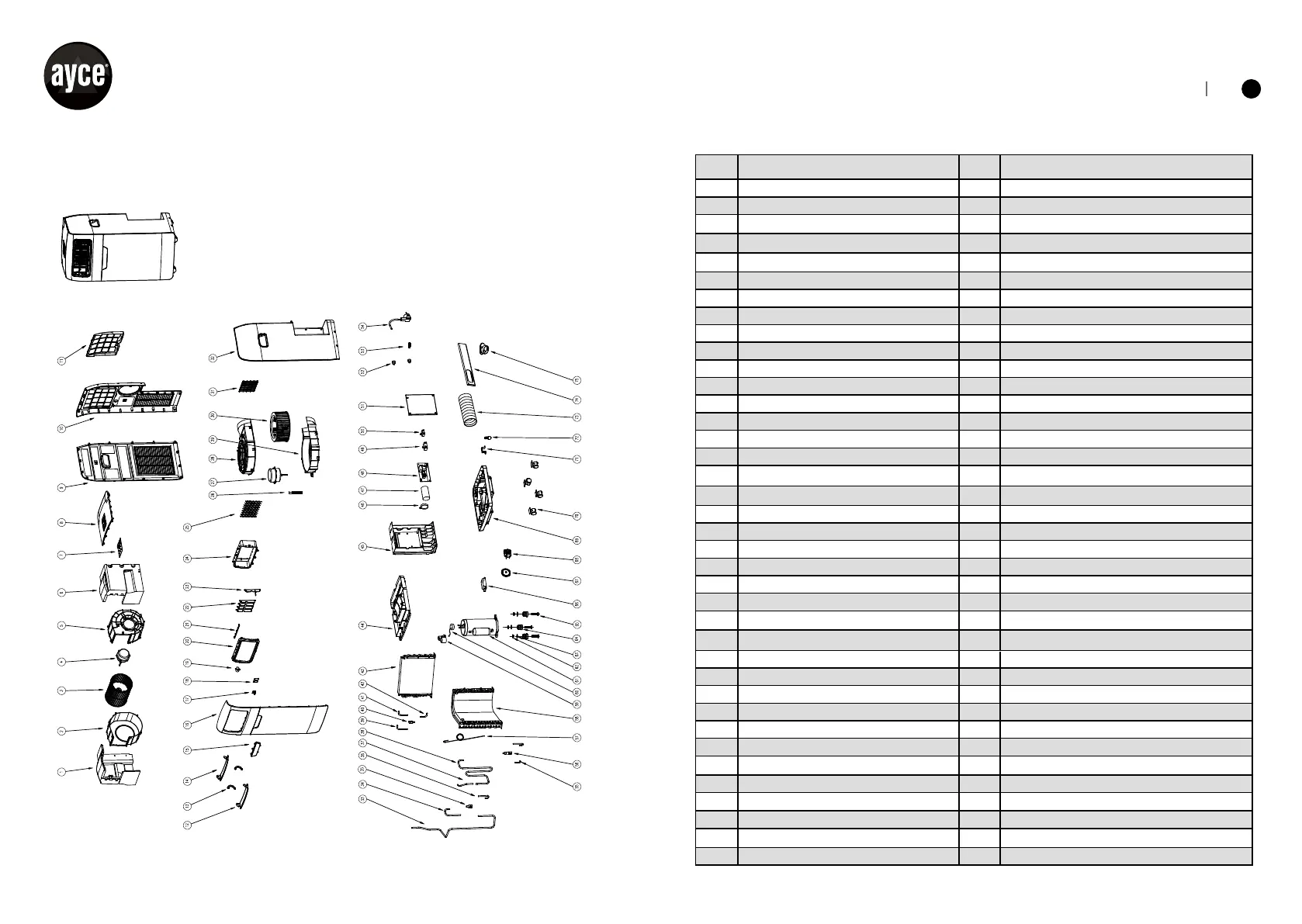

TECHNISCHE ZEICHNUNG
ERSATZTEILLISTE
Nr. BESCHREIBUNG Nr. BESCHREIBUNG
1 SCHAUMSTOFF-LUFTKANAL (LINKS)
2 ZWISCHENFÜHRUNG (LINKS)
3 INTERZENTRIFUGALGEBLÄSE
4
MOTOR ZWISCHENGEBLÄSE
5 ZWISCHENFÜHRUNG (RECHTS)
39 VERDAMPFER-ENTLADEROHR
6 SCHAUMSTOFF-LUFTKANAL (RECHTS)
40 Y-SEGMENT
7 DISPLAY-PLATINE
41 VERDAMPFER-ENTLADEROHR
8 OBERE ABDECKUNG
42 KAPILLARVERBINDUNGSROHR
9 RECHTES BEDIENFELD
43 VERDAMPFER
10 HINTERE ABDECKUNG
44
WASSERBEHÄLTER
11 FILTER
45 ELEKTRONIK
12 HORIZONTALER LÜFTUNGSSCHLITZ 1
46 KONDENSATOR-KLEMME
13 VERBINDUNGSSTANGE
47 KOMPRESSOR KONDENSATOR
14 HORIZONTALER LÜFTUNGSSCHLITZ 2
48 STROMVERSORGUNGSPLATINE
15 EMPFÄNGERFENSTER FERNSTEUERUNG
49 KONDENSATOR DES INNEREN LÜFTER
MOTORS
16 FRONTABDECKUNG
50 KONDENSATOR DES ÄUSSEREN LÜFTERMOTORS
17
PLATINE FÜR EMPFANG DER
FERNBEDIENUNG
51
ABDECKUNG FÜR ELEKTRONISCHES STEUERGEHÄUSE
18 DOPPEL-8-SIEB
52 GUMMISTOPFEN
19 SCHRITTMOTOR
53 KLEMME
20 ZIER-ARTIKEL
54 STROMKABEL/STROMSTECKER
21 VERBINDUNGSSTANGE
55
KÄLTEROHR
22 VERTI
KALER LÜFTUNGSSCHLITZ
1
56 DREI-PASS-FILTER
23
VERTIKALER LÜFTUNGSSCHLITZ 2
57 KAPILLARROHR
24
INTERNER LUFTABLASSRAHMEN
58 KONDENSATOR
25
DRAHTGITTER
59 KOMPRESSORABDECKUNG
26
ROHR
60 ÜBERLASTSCHUTZ
27 ÄUSSERER GEBLÄSEMOTOR
61 KOMPRESSOR
28 AUSSENROHR (AUFWÄRTS)
62 MUTTER
29
AUSSENROHR (ABWÄRTS)
63 UNTERLEGSCHEIBE
30
ÄUSSERES ZENTRIFUGALGEBLÄSE
64 SCHWINGUNGSDÄMPFERKISSEN
31 DRAHTGITTER
65 SCHRAUBE DES KOMPRESSORS
3
2 RECHTES BEDIENFELD
66 MOTORDECKEL
33 RÜCKLAUFGASLEITUNG 1
67 WASSER
RAD
34 RÜCKLAUFGASLEITUNG 2
68 ELEKTRISCHE MASCHINE
35
69 GEHÄUSE
36
70 UNIVERSALRAD
37
71 SENSORSCHALTER-HALTERUNG
38
72
73
74
75
SENSORSCHALTER
ABLUFTKANAL
ZWEI-GABEL-PLATTE
A
BLUFTROHR-SCHNITTSTELLE
Y-SEGMENT
PROZESSLEITUNG
KALTLUFT-EINLASSROHR
ABLUFTROHR
