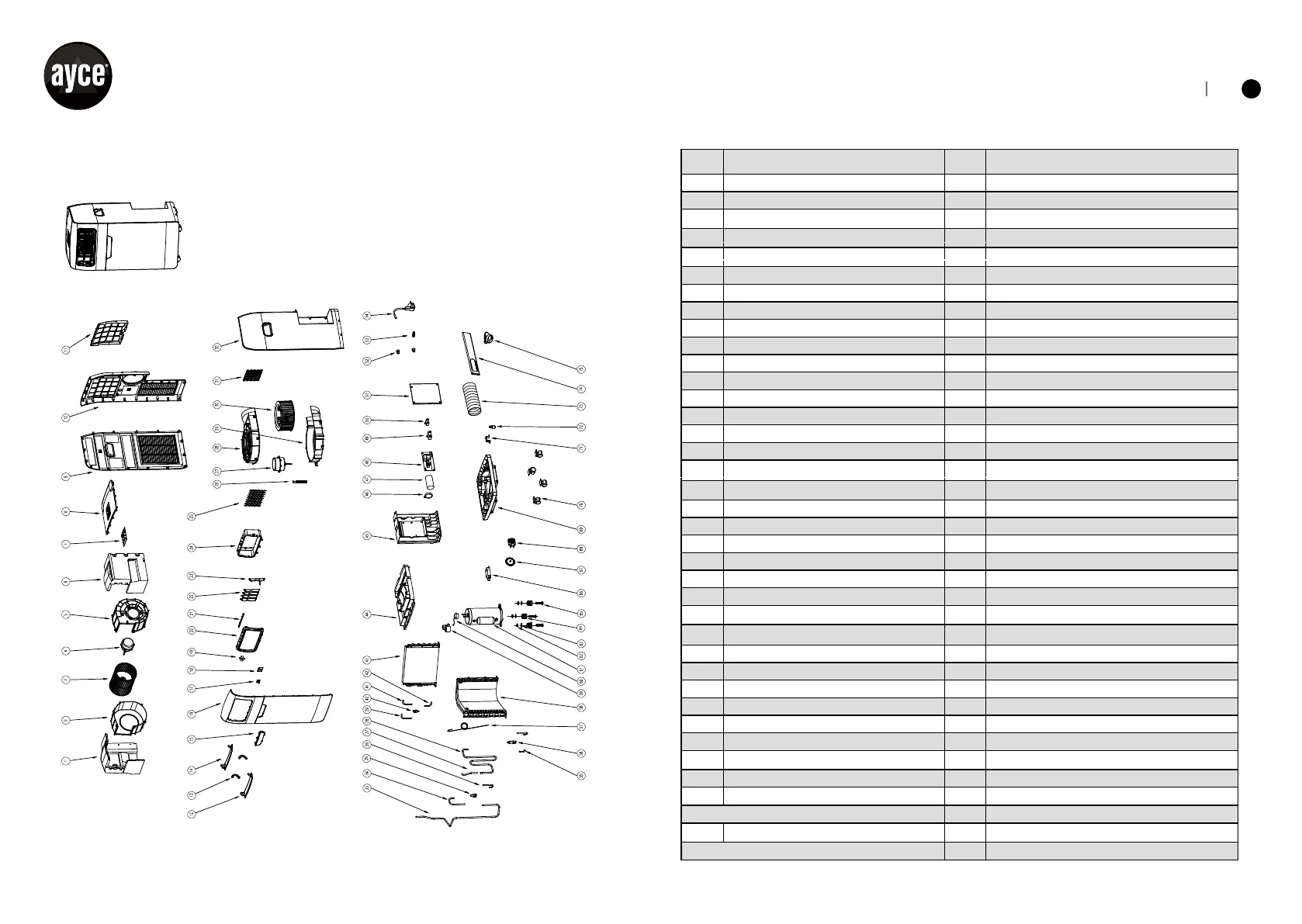

SCHEMI TECNICO
ELENCO DEI PEZZI DI RICAMBIO
Nr. DESCRIPTION Nr. DESCRIPTION
1 CONDOTTO DELL’ARIA IN MATERIALE ESPANSO (SIN.)
2 CONDOTTO INTERNO (SINISTRO)
3 VENTOLA INTERNA
4
MOTORE DELLA VENTOLA INTERNA
5 CONDOTTO INTERNO(DESTRO)
6 CONDOTTO DELL'ARIA IN MATERIALE ESPANSO (DX.)
40 SECTION Y
7
41 EVAPORATORE DEL CONNETTORE A TRE VIE
8 COPERCHIO SUPERIORE
CIRCUITO STAMPATO DISPLAY
42 TUBO CAPILLARE DI COLLEGAMENTO
9
PANNELLO DESTRO
43 EVAPORATORE
10 COPERTURA POSTERIORE
44 CASSETTA DELL'ACQUA
11 FILTRO
45 ELETTRONICA
12 FERITOIA ORIZZONTALE - 1
46 CLIP CONDENSATORE
13 BIELLA
47 CONDENSATORE DEL COMPRESSORE
14 FERITOIA ORIZZONTALE - 2
48 SCHEDA POTENZA
15 FINESTRA RICEZIONE DEL TELECOMANDO
COPERCHIO FRONTALE
49 CONDENSATORE MOTORE VENTOLA INTERNA
50 CONDENSATORE MOTORE VENTOLA ESTERNA
16
PIASTRA RICEZIONE TELECOMANDO
SCHERMO DOPPIO 8
51 COPERTURA SCATOLA DI CONTROLLO
TAPPO DI GOMMA
18
17
MOTORE PASSO-PASSO
52
TERMINALE
19
ELEMENTO DECORATIVO
53
CAVO DI ALIMENTAZIONE/SPINA
20
BIELLA
54
CONDOTTA FREDDA
21
FERITOIA ORIZZONTALE - 1
55
FILTRO CROSSOVER TRE VIE
22
FERITOIA VERTICALE - 2
56
TUBO CAPILLARE
23
TELAIO USCITA ARIA INTERNA
57
CONDENSATORE
24
RETE METALLICA
58
COPERTURA DEL COMPRESSORE
25
TUBO
59
PROTEZIONE CONTRO I SOVRACCARICHI
26
MOTORE DELLA VENTOLA ESTERNA
60
18 COMPRESSORE
27
CONDOTTO ESTERNO (SU)
61
Dado
28
CONDOTTO ESTERNO (GIÙ)
62
RONDELLA
29
VENTOLA ESTERNA
63
CUSCINETTO ANTIVIBRAZIONE
30
RETE METALLICA
64
BULLONI DEL COMPRESSOR
31
PANNELLO DESTRO
65
COPERTURA MOTORE
32
TUBO GAS DI RITORNO 1
66
RUOTA GETTO D’ACQUA
33
TUBO GAS DI RITORNO 2
67
MOTORE GETTO D’ACQUA
34
SEZIONE Y
68
TELAIO
35
69
RUOTA UNIVERSALE
36
70
SUPPORTO SENSORE
37
71
SENSORE
38
72
73
74
75
CONDOTTO DI SCARICO
PIASTRA DOPPIA FORCELLA
INTERFACCIA TUBAZIONE DI EVACUAZIONE
DELL'ARIA
TUBO DI PROCESSO
TUBO D'INGRESSO FREDDO
TUBO DI SCARICO
EVAPORATORE DEL CONNETTORE A TRE VIE
36
38
39
