第6章 保守点検
20
● チューブユニット、本体カバーの取り付け
① バーナコントローラの電源を切ってください。
② 1分以上経過してからチューブユニットを装着し、固定ねじ
2本で固定してください。
③ Oリングが本体フランジに正しく取り付けていることを確
認してください。
④ カバーを取り付け、固定ねじ4 本で固定してください。
取り扱い上の注意
•
チューブユニットには極性があります。シャッタユニッ
トの上部の極性表示ラベルF、G にあわせて正しく取り付
けてください。また、シャッタユニットにはチューブユ
ニットに合わせて段差が設けてあります。逆向きには取
り付きませんが、無理に組み付けようとしないでください。
•
チューブユニットに貼り付けてあるサーモラベルが白か
ら黒に変わっている場合は、使用温度範囲を超えている
可能性があります。運転中のアドバンストUVセンサの周
囲温度が高いときは、エアパージなどで冷却するように
してください。なお、サーモラベルは目安です。正しい
周囲温度は温度計で確認してください。
•
カバーを取り付けるときフランジのO リングを確実に取
り付けてください。シール性が保てなくなります。
•
端子ねじやカバー止めねじは締付トルク0.7 N･m で締め
付けてください。
● 有効使用期限ラベルの貼り付け
AUDメンテナンスキットに同梱されている有効使用期限ラベ
ルをカバーに貼り付けしてください。

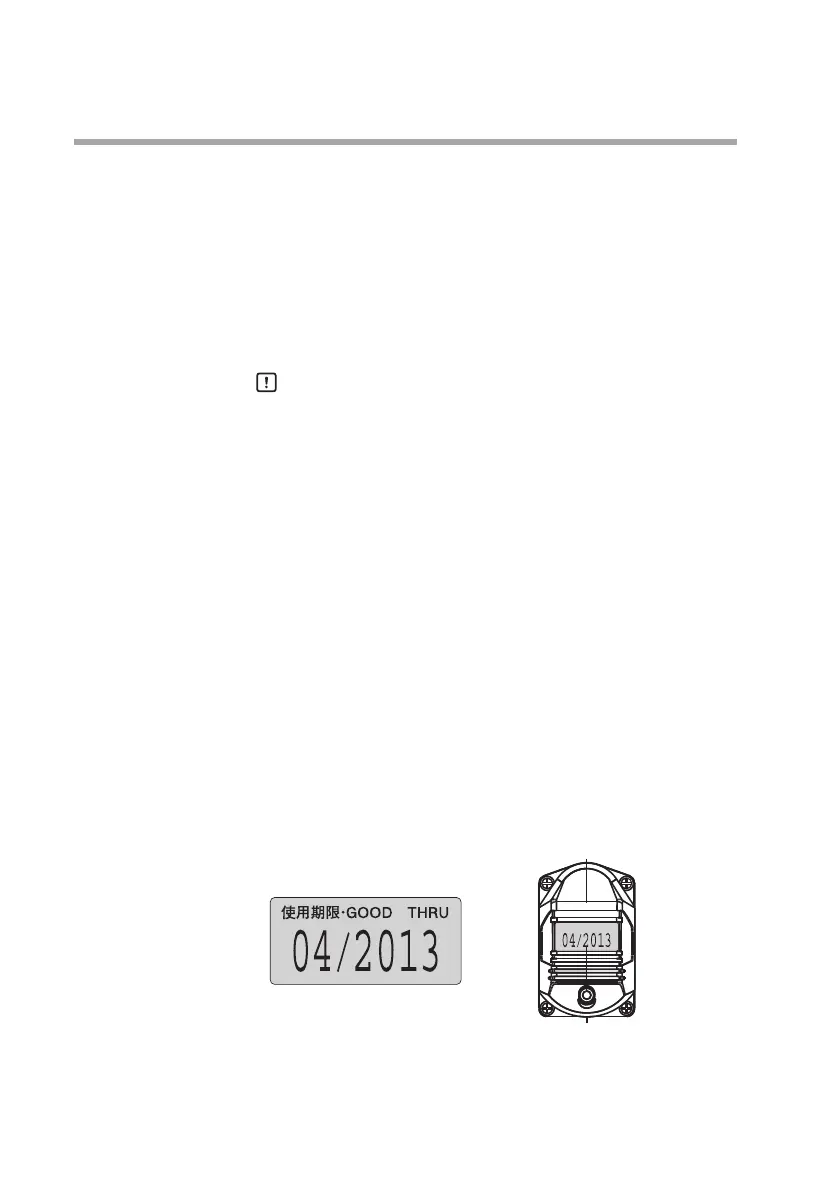

有効使用期限ラベル 貼付例
使用期限・GOOD THRU
