azur 540R - Conexiones del Panel Posterior

40 Receptor de audio vídeo azur 540R

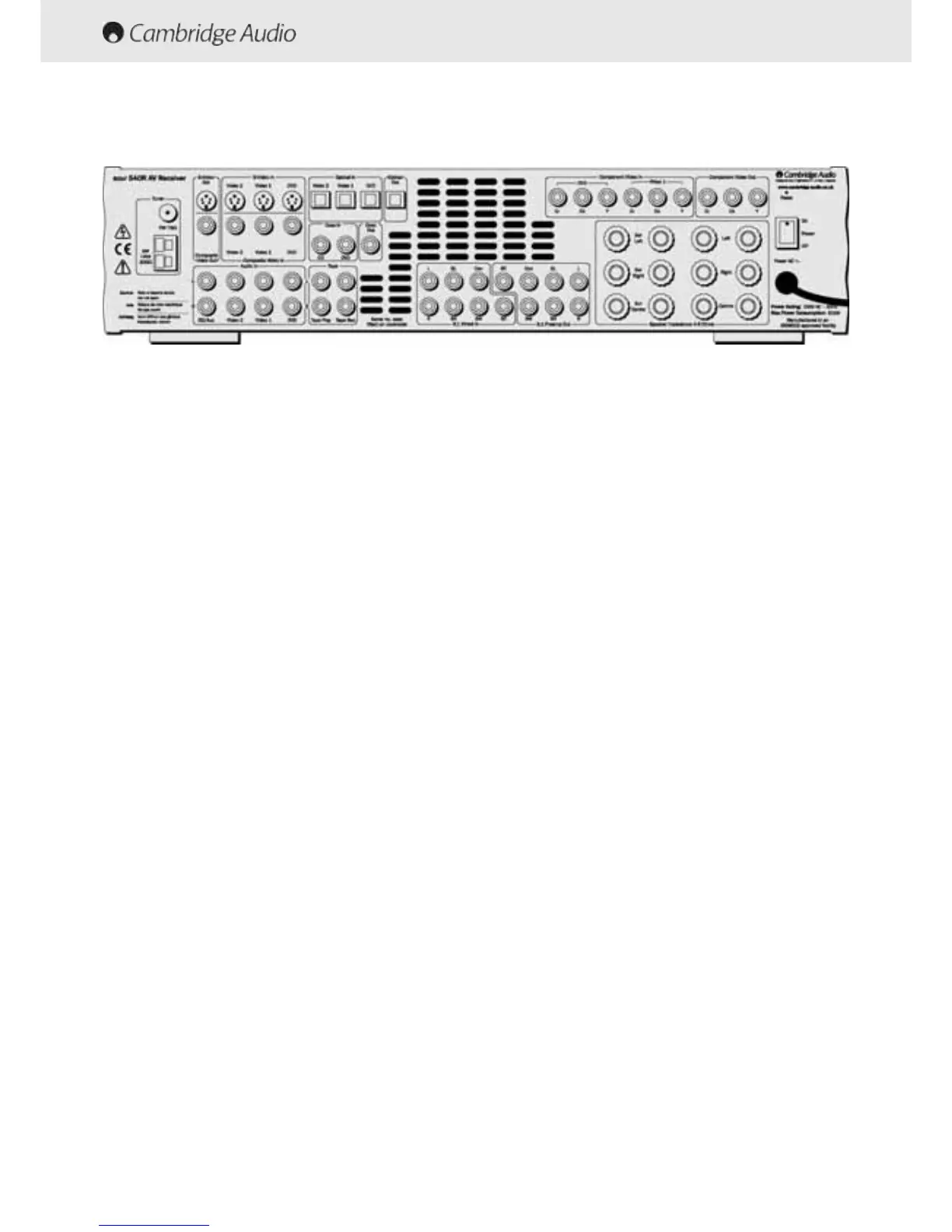

CONEXIONES DEL PANEL POSTERIOR
Antena dde FFM/AM
Aquí se realizan todas las conexiones de la antena del sintonizador.
Salida dde vvídeo
S-Video out (Salida S-Video) - Conecte esta salida al televisor mediante
un cable S-Video para mostrar la imagen de cualquier equipo conectado
mediante S-Video al modelo 540R.
Composite Video out (Salida de vídeo compuesto) - Conecte esta salida
al televisor mediante un cable con conectores RCA para mostrar la
imagen de cualquier equipo conectado mediante vídeo compuesto al
modelo 540R.
S-VVideo iin ((Entrada SS-VVideo)
Vídeo 1 / Vídeo 2 - Estas entradas se pueden utilizar para conectar
cualquier fuente S-Video al modelo 540R.
DVD - Conecte esta entrada al terminal de salida S-Video de un
reproductor DVD para reproducir las señales de vídeo a través del
modelo 540R. Observe que se puede conectar aquí cualquier fuente
que desee.
Composite VVideo iin ((Entrada dde vvídeo ccompuesto)
Vídeo 1 / Vídeo 2 - Conecte aquí el terminal de salida de vídeo
compuesto de cualquier equipo de vídeo que desee reproducir a través
del modelo 540R.
DVD - Conecte aquí el terminal de salida de vídeo compuesto de un
reproductor DVD que desee reproducir a través del modelo 540R.
Se puede conectar cualquier equipo con una salida de vídeo compuesto
en estas entradas.
Coax iin ((Entrada ccoaxial)
CD - Conecte aquí el terminal de salida coaxial digital correspondiente
de un reproductor CD que desee reproducir a través del modelo 540R.
DVD - Conecte aquí el terminal de salida coaxial digital correspondiente
de un reproductor DVD que desee reproducir a través del modelo 540R.
Se puede conectar cualquier equipo con una salida coaxial digital en
estas entradas.
Optical iin ((Entrada óóptica)
Vídeo 1 / Vídeo 2 - Conecte aquí la salida óptica digital de un
reproductor de vídeo equipado que permita reproducir a través del
modelo 540R.
DVD - Conecte aquí el terminal de salida óptica digital correspondiente
de un reproductor DVD que desee reproducir a través del modelo 540R.
Se puede conectar cualquier equipo con salida óptica digital en estas
entradas.
Coax OOut ((Salida ccoaxial)
Conecte aquí un dispositivo de grabación externo para grabar la fuente
de audio digital seleccionada.
Optical OOut ((Salida óóptica)
Conecte aquí un dispositivo de grabación externo para grabar la fuente
de audio digital seleccionada.
Component iin ((Entrada dde ccomponentes)
DVD - Conecte aquí los terminales Cr, Cb, Y de un reproductor DVD.
Vídeo - Conecte aquí los terminales Cr, Cb, Y de una consola de vídeo
juegos u otra fuente equipada por componentes.
Component OOut ((Salida dde ccomponentes)
Conecte aquí los terminales Pr, Pb, Y de un televisor.
Reset
Se utiliza para restaurar todo el sistema, incluida la información
existente guardada. Introduzca la punta de un clip y manténgalo
pulsado durante 3 segundos aproximadamente. El equipo quedará
restaurado y todos los ajustes guardados cambiarán a los ajustes
predefinidos en fábrica.
Audio IIn ((Entrada dde aaudio)
CD/Aux - Conecte aquí los terminales de salida de línea de un
reproductor CD.
Vídeo 1 /Vídeo 2 - Conecte aquí los terminales de salida de línea de un
reproductor de vídeo.
DVD - Conecte aquí los terminales de salida de línea de un reproductor
DVD.
Tape Play (Reproducción de cinta) - Conecte aquí los terminales de
salida de línea de un reproductor de cintas.
Tape Rec (Grabación de cinta) - Conecte aquí los terminales de salida de
línea de un grabador de cintas.
Se puede conectar cualquier fuente de nivel de línea en cualquiera de
estas entradas (excepto reproducción/grabación de cintas).
6.1 DDirect IIn ((6.1 EEntrada ddirecta)
Conecte aquí los terminales de salida de 7 canales de un reproductor
DVD para reproducir DVD-A o SACD mediante el modelo 540R.
6.1 DDirect OOut ((6.1 SSalida ddirecta)
Conecte aquí los terminales de entrada de 7 canales de otro
amplificador, amplificadores de potencia separados o altavoces activos.
Speaker tterminals ((Terminales dde aaltavoces)
Conecte aquí altavoces con una impedancia entre 4 y 8 ohmios.
Power OOn // ooff ((Encendido/Apagado)
Pulse este interruptor para encender/apagar el equipo.
