Antenna FFM
Se si abita abbastanza vicino a un'antenna trasmittente e se si desidera
impiegare l'antenna FM a spirale fornita a corredo, collegarla alla presa
"FM 75 Ohm", estendere la spirale e attaccarla allo stipite di una
finestra o a una parete mediante puntine da disegno, o allora spostarla
di qua e di là nella stanza, fino a trovare il miglior punto di ricezione.
In una zona in cui i segnali FM siano deboli, potrebbe rendersi
necessario l'utilizzo di un'antenna esterna FM di tipo sbilanciato, da
75 Ohm.
Antenna aad aanello AAM
L'antenna ad anello AM ad alte prestazioni fornita a corredo del
ricevitore è sufficiente ad assicurare una buona ricezione nella maggior
parte delle aree.
Collegare i terminali dell'antenna ad anello a quelli previsti per l'antenna
AM che si trovano sul ricevitore.
Sistemare l'antenna ad esempio su uno scaffale, e spostarla per
ottenere la miglior ricezione possibile, senza dimenticare di posizionarla
il più distante possibile dall'intero sistema, dai cavi dei diffusori e dal
cordone di alimentazione, al fine di impedire un rumore di fondo
indesiderato.
Nel caso che l'antenna ad anello AM fornita a corredo non garantisse
una ricezione di livello sufficiente, sarà necessario utilizzare un'antenna
AM esterna.
Collegamento ddei ddiffusori
Per evitare di danneggiare i diffusori con un improvviso segnale ad alto
livello, assicurarsi di spegnere l'apparecchio prima di attuare la
connessione dei diffusori.
Verificare l'impedenza dei diffusori. Collegare diffusori che presentino
un'impedenza tra 4 e 8 Ohm.
Sul 540R, i terminali per diffusori di color rosso rappresentano i
terminali + (positivi), mentre quelli di color nero i - (negativi).

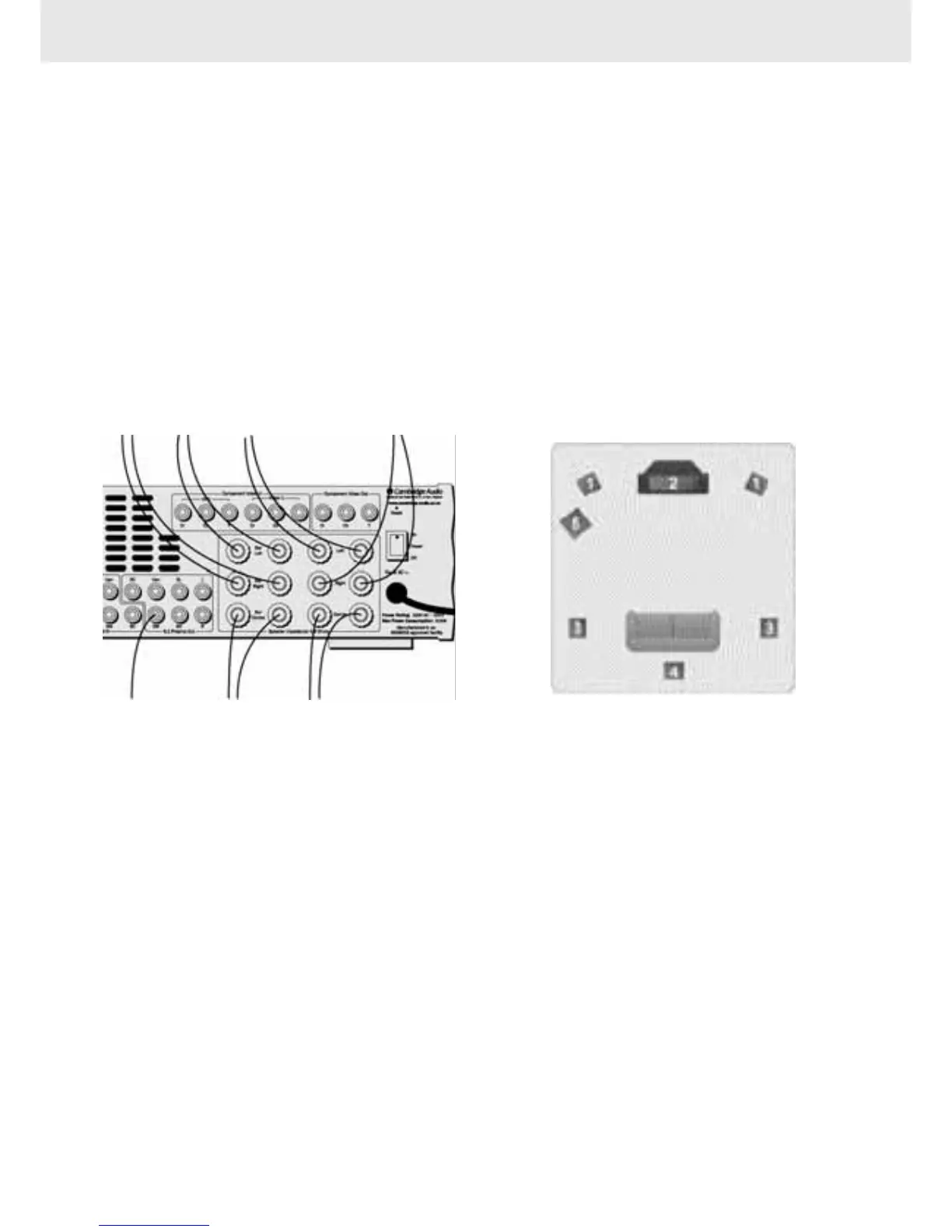

Il diagramma riportato qui sotto illustra le connessioni dei diffusori.
Da notare che tutte le connessioni vengono realizzate tramite cavi da
diffusori, ad eccezione del subwoofer, che è collegato tramite un cavo
fono standard RCA.
Verso iil ddiffusore
anteriore ddestro
Verso iil
diffusore
anteriore
sinistro
Verso iil
diffusore
ambientale
("surr
ound")
sinistro
Verso iil
diffusore
ambientale
("surround")
destro
Verso iil ddiffusore
anteriore ccentrale
Verso i
il ddiffusore
ambientale
("surround")
centrale
Verso iil
subwoofer
Le casse bipolari diffondono il suono in un modo leggermente
diverso, per cui presentano requisiti di posizionamento differenti.
Dovebbero infatti essere montati a lato dell'ascoltatore e fino a 15
gradi di inclinazione sopra il piano d'ascolto.
4.
Diffusore aambientale (("surround") ccentrale
-
Richiesto per fruire
dell'ascolto di suoni codificati in Dolby
®
Digital EX (Dolby è una
marca commerciale depositata della Dolby Laboratories) o DTS
®
-ES
audio (su licenza della Digital Theater System, Inc., o della DTS
(BVI) Limited). Migliora la qualità del suono riempiendo il vuoto
esistente tra i diffusori ambientali sinistro e destro.
5.
Subwoofer
-
La posizione di ciascun subwoofer dedicato influirà
molto sulla quantità nonché sulla qualità delle basse frequenze.
Consultare il manuale specifico del subwoofer per informazioni
dettagliate relative al suo posizionamento.
FATE EESPERIMENTI!!
E RRICORDATE: SSE PPER VVOI IIL SSUONO ÈÈ CCORRETTO, VVUOL DDIRE
CHE ÈÈ VVERAMENTE CCORRETTO!
!
Note aa pproposito ddella ddisposizione ddei ddiffusori
1.
Diffusori aanteriori, ssinistro ee ddestro
-
Questi diffusori devono essere
sistemati in maniera equidistante, a sinistra e a destra dello
schermo, ad una distanza sufficiente per garantire una buona
immagine stereofonica. Se si trovassero ad essere troppo distanti
o troppo vicini agli angoli della stanza, il loro suono sarebbe troppo
distraente e distante. Potrebbe rivelarsi consigliabile
l'esperimentazione di "puntamento" delle unità (ovvero la loro
angolazione verso la posizione d'ascolto), al fine di ottimizzare la
panoramica e l'immagine dei diffusori anteriori.
2.
Diffusore ccentrale
-
La posizione ideale del diffusore centrale è
quella immediatamente sopra o sotto lo schermo, diretta verso la
posizione d'ascolto.
3.
Diffusori aambientali (("surround") ssinistro ee ddestro
-
Se si utilizzano
normali diffusori da alta fedeltà come casse ambientali, essi
devono essere situati all'incirca all'altezza di ascolto ed essere
diretti verso la posizione d'ascolto. Se ne consiglia l'installazione a
parete oppure, come alternativa, il loro posizionamento su
piedestalli per diffusori.
I diffusori ambientali di tipo bipolare si possono disporre
praticamente come quelli di tipo "monopolare", per cui si devono
posizionare all'incirca all'altezza d'ascolto e diretti verso la persona
che ascolta.
