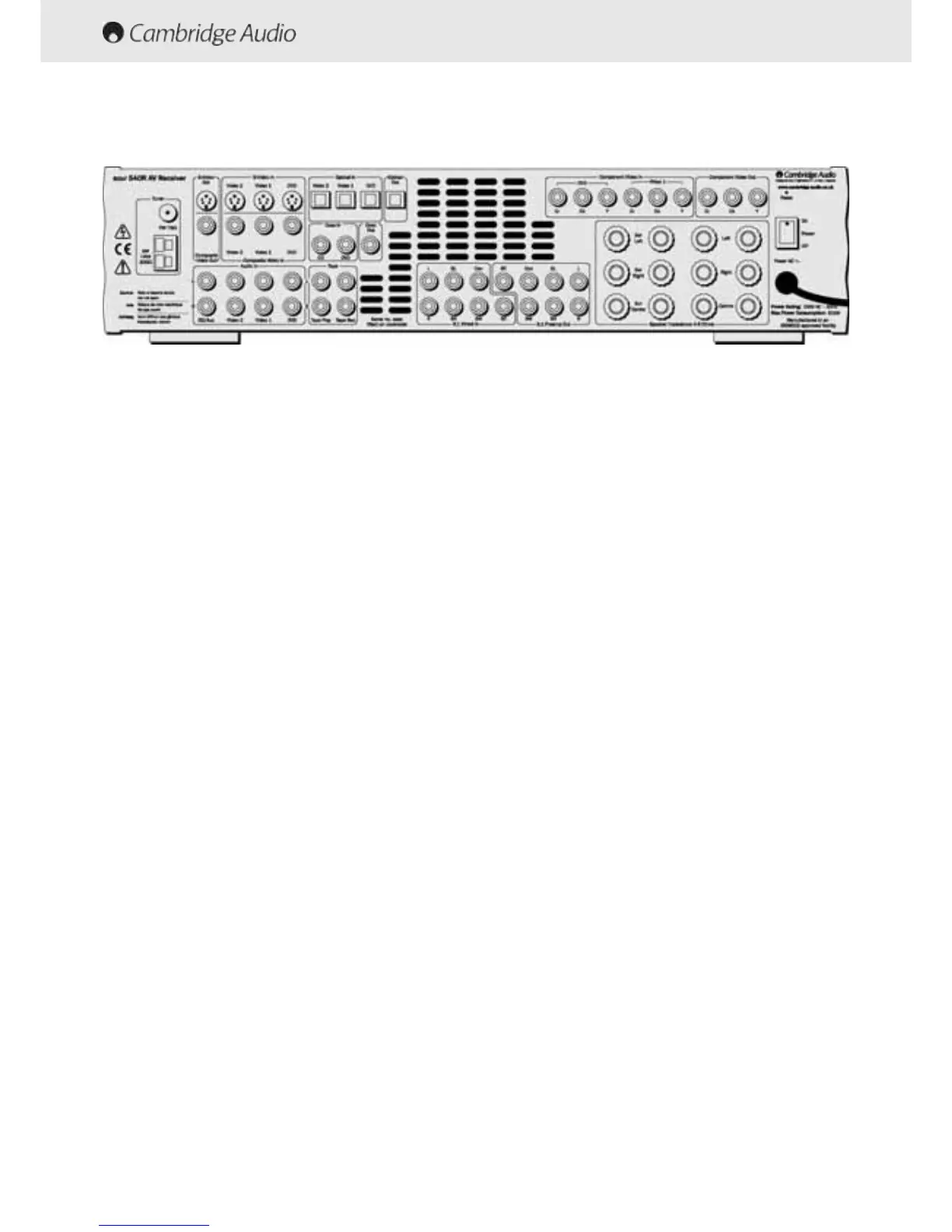

CONNESSIONI PRESENTI SUL PANNELLO POSTERIORE
Antenna FFM // AAM ((modulazione ddi ffrequenza // mmodulazione ddi
ampiezza)
È qui che devono essere realizzati tutti i collegamenti fra sintonizzatore
e antenna.
Video OOut ((uscita vvideo)
S-Video Out - Per il collegamento al televisore tramite un cavo S-Video
per visualizzare l'immagine di un qualsiasi apparecchio connesso al
540R via S-Video.
Composite Video Out (uscita video composito) - Per il collegamento al
televisore tramite un cavo RCA fono per visualizzare l'immagine di un
qualsiasi apparecchio connesso al 540R via video composito.
S-VVideo IIn ((entrata SS-VVideo)
Video 1 / Video 2 - Si possono utilizzare per la connessione di una
qualsiasi fonte S-Video al 540R.
DVD - Per il collegamento del terminale corrispondente S-Video di un
lettore DVD da operare tramite il 540R. Da notare che, se lo si desidera,
si può collegare a questa presa una sorgente qualsiasi di segnali.
Composite VVideo IIn ((entrata vvideo ccomposito)
Video 1 / Video 2 - Per il collegamento del terminale corrispondente di
uscita in video composito di un apparecchio che fornisce una fonte
video da riprodurre tramite il 540R.
DVD - Per il collegamento del terminale corrispondente video composito
di un lettore DVD da operare tramite il 540R.
A queste entrate è possibile collegare un qualsiasi apparecchio che
disponga di un'uscita video composito.
Coax iin ((entrata ccoassiale)
CD - Per il collegamento del terminale corrispondente di uscita coassiale
digitale di un lettore CD da operare tramite il 540R.
DVD - Per il collegamento del terminale corrispondente di uscita
coassiale digitale di un lettore DVD da operare tramite il 540R.
A queste entrate è possibile collegare un qualsiasi apparecchio che
disponga di un'uscita coassiale digitale.
Optical IIn ((entrata oottica)
Video 1 / Video 2 - Per il collegamento del terminale corrispondente di
uscita ottica digitale di un apparecchio di lettura video appropriato, il cui
segnale sia da riprodurre tramite il 540R.
DVD - Per il collegamento del terminale corrispondente di uscita ottica
digitale di un lettore DVD da operare tramite il 540R.
A queste entrate è possibile collegare un qualsiasi apparecchio che
disponga di un'uscita ottica digitale.
Coax OOut ((uscita ccoassiale)
Per il collegamento di un apparecchio esterno da registrazione per
registrare la fonte audio digitale selezionata.
Optical OOut ((uscita oottica)
Per il collegamento di un apparecchio esterno da registrazione per
registrare la fonte audio digitale selezionata.
Component IIn ((entrata pper ccomponenti vvideo sseparati)
DVD - Per il collegamento ai terminali Cr, Cb e Y di un lettore DVD.
Video - Per il collegamento ai terminali Cr, Cb e Y di una console di giochi
o altra fonte che disponga di una fonte a componenti video separati.
Component OOut ((uscita pper ccomponenti vvideo sseparati)
Per il collegamento ai terminali Pr, Pb e Y di un televisore.
Reset ((azzeramento)
Si utilizza per azzerare l'intero sistema, comprese tutte le informazioni
correntemente memorizzate. Inserire un oggetto appuntito, come
l'estremità di un clip da ufficio, e mantenere la pressione per circa 3
secondi. L'apparecchio verrà azzerato e tutte le predisposizioni
memorizzate ritorneranno ai valori preselezionati al momento della
fabbricazione.
Audio IIn ((entrata aaudio)
CD/Aux - Per il collegamento ai terminali di uscita di linea di un lettore
CD.
Video 1 /Video 2 - Per il collegamento ai terminali di uscita di linea di un
lettore video.
DVD - Per il collegamento ai terminali di uscita di linea di un lettore DVD.
Tape Play (lettura della cassetta) - Per il collegamento ai terminali di
uscita di linea della piastra di registrazione.
Tape Rec (registrazione della cassetta) - Per il collegamento ai terminali
di entrata di linea della piastra di registrazione.
Una qualsiasi fonte a livello di linea può essere collegata a qualsiasi di
queste entrate (ad eccezione di Tape Play/Rec, lettura/registrazione
della cassetta).
6.1 DDirect IIn ((entrata ddiretta 66.1)
Per il collegamento ai terminali di uscita dei 7 canali di un lettore DVD
per la riproduzione di un DVD-A o di un SACD tramite il 540R.
6.1 DDirect OOut ((uscita ddiretta 66.1)
Per il collegamento ai terminali di entrata a 7 canali di un altro
amplificatore, amplificatori di potenza separati, o diffusori attivi.
Terminali ddei ddiffusori
Per il collegamento a diffusori che presentino un'impedenza tra 4 e
8 Ohm.
Power OOn/Off ((accensione/spegnimento)
Premere questo interruttore per accendere/spegnere l'apparecchio.
