FM-aantenne
Als u redelijk dicht bij een zender woont en de geleverde FM
snoerantenne wilt gebruiken, moet u deze aansluiten op "FM 75 ohm",
het snoer uitrollen en bevestigen aan een raamframe of de muur met
punaises, of door de kamer verplaatsen naar de plaats waar het
ontvangst het best is.
In een gebied waar FM-signalen zwak zijn kan het nodig zijn een
ongebalanceerde FM-buitenantenne van 75 ohm te gebruiken.
AM-llusantenne
De hoge prestatie van de AM-lusantenne die bij de receiver wordt
geleverd is in de meeste gebieden voldoende voor een goed ontvangst.
Sluit de draden van de lusantenne aan op de AM-antenneaansluitingen.
Plaats de antenne, bijvoorbeeld, op een boekenplank en verplaats hem
om het beste ontvangst te krijgen. Plaats hem zo ver mogelijk weg van
het hele systeem, luidsprekerkabels en stroomsnoeren, om ongewenste
ruis te voorkomen.
Als de geleverde AM-lusantenne onvoldoende ontvangst heeft, kan het
nodig zijn gebruik te maken van een AM-buitenantenne.
De lluidsprekers aaansluiten
Om te voorkomen dat de luidsprekers worden beschadigd met een
onverwacht hard signaal, moet u het apparaat uitzetten voordat u de
luidsprekers aansluit.
Controleer de impedantie van uw luidsprekers. Sluit luidsprekers aan
met een impedantie tussen 4 en 8 ohm.
De rode luidsprekeraansluitingen van de 540R zijn de positieve (+)
aansluitingen en de zwarte aansluitingen zijn de negatieve (-)
aansluitingen.

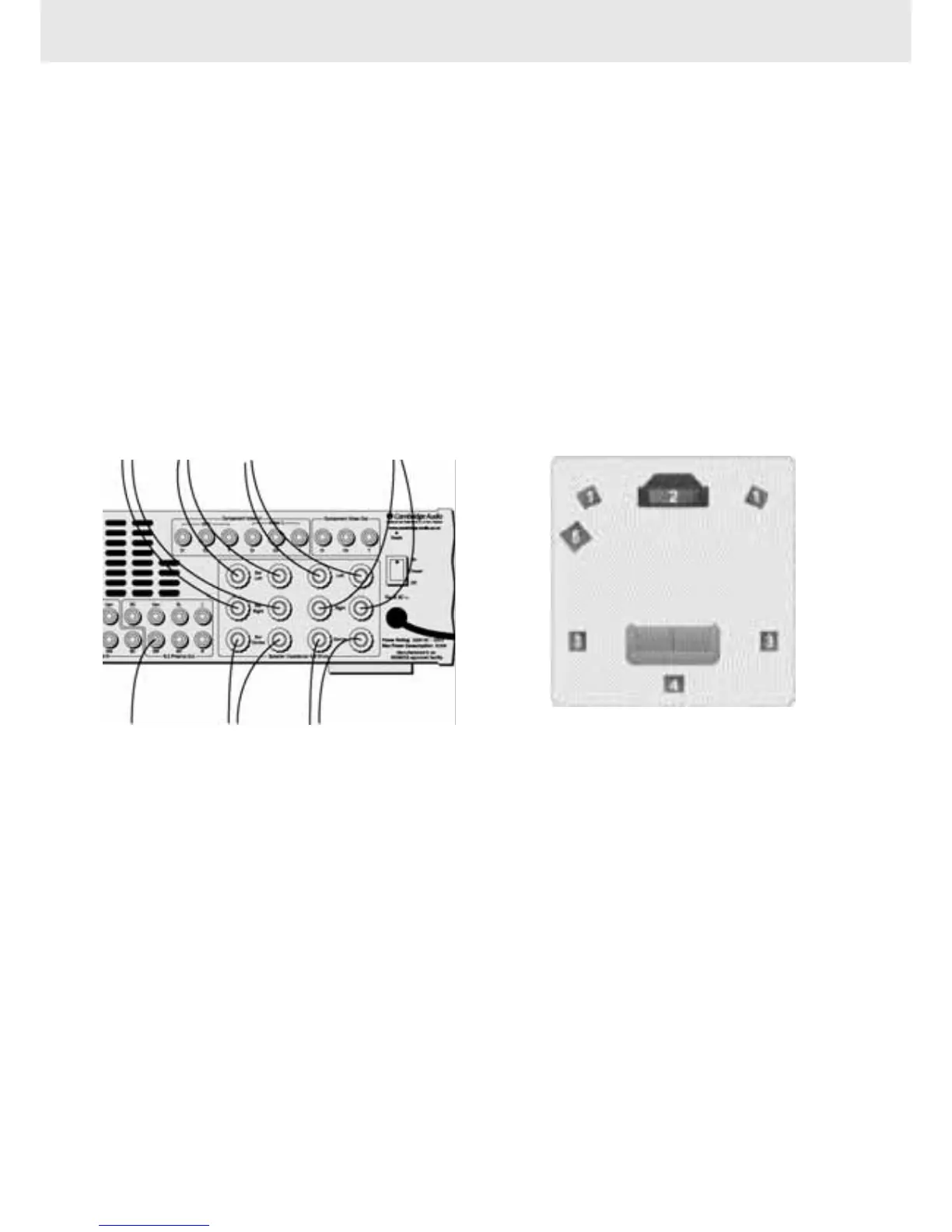

In het onderstaande schema ziet u hoe de luidsprekers worden
aangesloten.
Denk erom dat alle aansluitingen worden gemaakt met
luidsprekerkabels, met uitzondering van de subwoofer die wordt
aangesloten via een standaard RCA phono-kabel.
Naar dde
luidspreker
rechtsvoor
Naar dde
luidspreker
linksvoor
Naar dde
surround-
luidspreker
links
Naar dde
surroun
d-
luidspreker
rechts
Naar dde
middenluidspreker vvoor
Naar dde ssurround-
luidspreker mmidden
Naar ssubwoofer
Dipolen verspreiden het geluid op een enigszins andere manier en
vereisen zodoende een afwijkende positionering: ideaal gesproken
dienen zij aan de zijkant van de luisteraar te worden geplaatst,
maximaal 50 graden boven de luisterhoogte.
4.
Surround-lluidsprekers mmidden
-
noodzakelijk voor Dolby
®
Digital EX
(Dolby is een geregistreerd handelsmerk van Dolby Laboratories) of
DTS
®
-ES audio (onder licentie van Digital Theater, System, In, of
DTS (BVI) Limited). Verbetert de kwaliteit van geluidseffecten door
het gat tussen de surround-luidsprekers links en rechtsachter op te
vullen.
5.
Subwoofer
-
de locatie van een toepassingsgerichte subwoofer is
van grote invloed op de hoeveelheid en de kwaliteit van de lage
frequenties. Raadpleeg de handleiding bij uw subwoofer voor
gedetailleerde informatie aangaande de plaatsing.
EXPERIMENTEER !!!
DENK EERAAN - AALS UU HHET GGOED VVINDT KKLINKEN, DDAN IIS HHET GGOED!!
Opmerkingen mmet bbetrekking ttot dde pplaatsing vvan dde
luidsprekers
1.
Luidsprekers llinks- een rrechtsvoor
-
deze moeten op gelijke afstand
links en rechts van uw scherm worden geplaatst, en ver genoeg uit
elkaar voor een goed stereobeeld. Als de luidsprekers te ver uit
elkaar staan of te dicht bij de hoeken van de kamer, zullen ze
verstrooid en ver weg klinken. Het kan wenselijk zijn om te
experimenteren met de afstand en positie van de luidsprekers
(waarbij u ze op de luisterpositie richt) om het geluidsbeeld van de
voorluidsprekers te optimaliseren.
2.
Luidspreker mmiddenkanaal
-
in het ideale geval wordt de
luidspreker voor het middenkanaal direct boven of onder het
scherm geplaatst, gericht op de luisterpositie.
3.
Surround-lluidsprekers llinks een rrechts
-
als u gebruik maakt van
normale hifi-luidsprekers als surrounds moeten deze ruwweg op
luisterhoogte worden geplaatst en gericht zijn op de luisterpositie.
Het verdient aanbeveling ze aan de muur te bevestigen of ze
anders op geschikte luidsprekerstandaarden te plaatsen.
Bipolaire surround-luidsprekers kunnen op ongeveer dezelfde wijze
worden opgesteld als 'monopool'-typen, dus probeer een
positionering rond luisterhoogte en gericht op de luisteraar.
