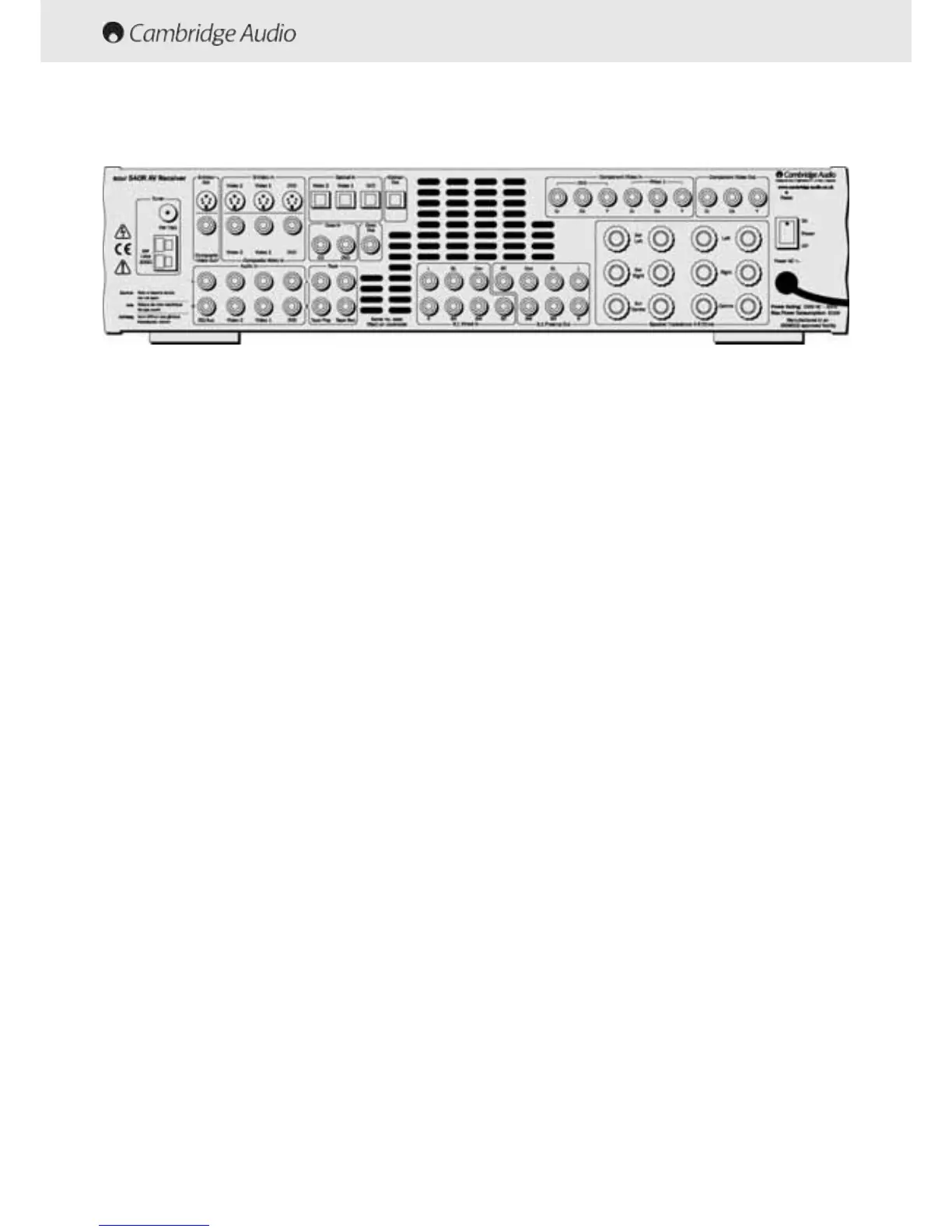

AANSLUITINGEN OP DE ACHTERKANT
FM // AAM aantenne
Alle aansluitingen van de tunerantenne vinden hier plaats.
Video-uuitgang
S-Video out - sluit deze aan op uw televisie via een S-Video-kabel om het
beeld weer te geven van een apparaat dat via S-Video is aangesloten op
de 540R.
Composite Video out - sluit deze aan op uw televisie via een RCA phono
kabel om het beeld weer te geven van een apparaat dat via
composietvideo is aangesloten op de 540R.
S-VVideo iin
Video 1 / Video 2 - deze kunnen worden gebruikt om een S-Video bron
aan te sluiten op de 540R.
DVD - aansluiten op de corresponderende S-Video-uitgang van een DVD-
speler om via de 540R af te spelen. Hier kan, indien gewenst, iedere
bron worden aangesloten.
Composite VVideo iin
Video 1 / Video 2 - aansluiting op de corresponderende
composietuitgang van een videobron om via de 540R af te spelen.
DVD - aansluiting op de corresponderende composietuitgang van een
DVD-speler voor weergave via de 540R.
Het is mogelijk elk apparaat met een composiet video-uitgang aan te
sluiten op deze ingangen.
Coax iin
CD - aansluiting op de corresponderende coaxiale digitale uitgang van
een CD-speler voor weergave via de 540R.
DVD - aansluiting op de corresponderende coaxiale digitale uitgang van
een DVD-speler voor weergave via de 540R.
Elk apparaat met een coaxiale digitale uitgang kan worden aangesloten
op deze ingangen.
Optical iin
Video 1 / Video 2 - aansluiting op de corresponderende optische digitale
uitgang van een correct uitgeruste videospeler voor weergave via de
540R.
DVD - aansluiting op de corresponderende optische digitale uitgang van
een DVD-speler voor weergave via de 540R.
Elk apparaat met een optische digitale uitgang kan op deze ingangen
worden aangesloten.
Coax OOut
Aansluiting op een extern opnameapparaat om van de geselecteerde
digitale audiobron op te nemen.
Optical OOut
Aansluiting op een extern opnameapparaat om van de geselecteerde
digitale audiobron op te nemen.
Component iin
DVD - aansluiting op de terminals Cr, Cb, Y van een DVD-speler.
Video - aansluiting op de terminals Cr, Cb, Y van een gamesconsole of
andere met component uitgeruste bronnen.
Component OOut
Aansluiting op de terminals Pr, Pb, Y op een televisie.
Reset
Deze wordt gebruikt om het hele systeem te resetten, met inbegrip van
alle bestaande opgeslagen informatie. Breng een paperclip in en houd
deze ca. 3 seconden vast. Het apparaat zal worden gereset en alle
opgeslagen instellingen zullen worden hersteld in de
fabrieksinstellingen.
Audio IIn
CD/Aux - aansluiting op de lijnuitgangen van een CD-speler.
Video 1 /Video 2 - aansluiting op de lijnuitgangen van een videospeler.
DVD - aansluiting op de lijnuitgangen van een DVD-speler.
Tape Play - aansluiting op de lijnuitgangen op een cassettedeck.
Tape Rec - aansluiting op de lijningangen op een cassettedeck.
Iedere bron op lijnniveau kan op deze ingangen worden aangesloten
(met uitzondering van Tape Play/Rec).
6.1 DDirect IIn
Aansluiting op de 7-kanaals uitgangen van een DVD-speler voor de
weergave van DVD-A of SACD via de 540R.
6.1 DDirect OOut
Aansluiting op de 7-kanaals ingangen van een andere versterker,
afzonderlijke eindversterkers of actieve luidsprekers.
Luidsprekeraansluitingen
Aansluiting op luidsprekers met een impedantie tussen 4 en 8 ohm.
Power OOn // ooff
Druk op deze knop om het apparaat aan/uit te zetten.
