Приемник серии 540R AV
Приемник серии azur 540R AV 91
От выхода
источника видео
S-видео кабелем
S-видео (MINIDIN-
MINIDIN)
От выхода
источника
композитного
видео звуковым
кабелем (RCA-RCA)
От выхода источника
компонентного видео
компонентным
кабелем
(3RCA-3RCA)
К входу
композитного
видео телевизора
звуковым кабелем
(RCA-RCA)
К входу S-видео
телевизора
кабелем S-видео
(MINIDIN-MINIDIN)
К входу
компонентного
видео телевизора
компонентным
кабелем
(3RCA-3RCA)
От аудио-выхода
источника видео
звуковым кабелем
(2RCA-2RCA)

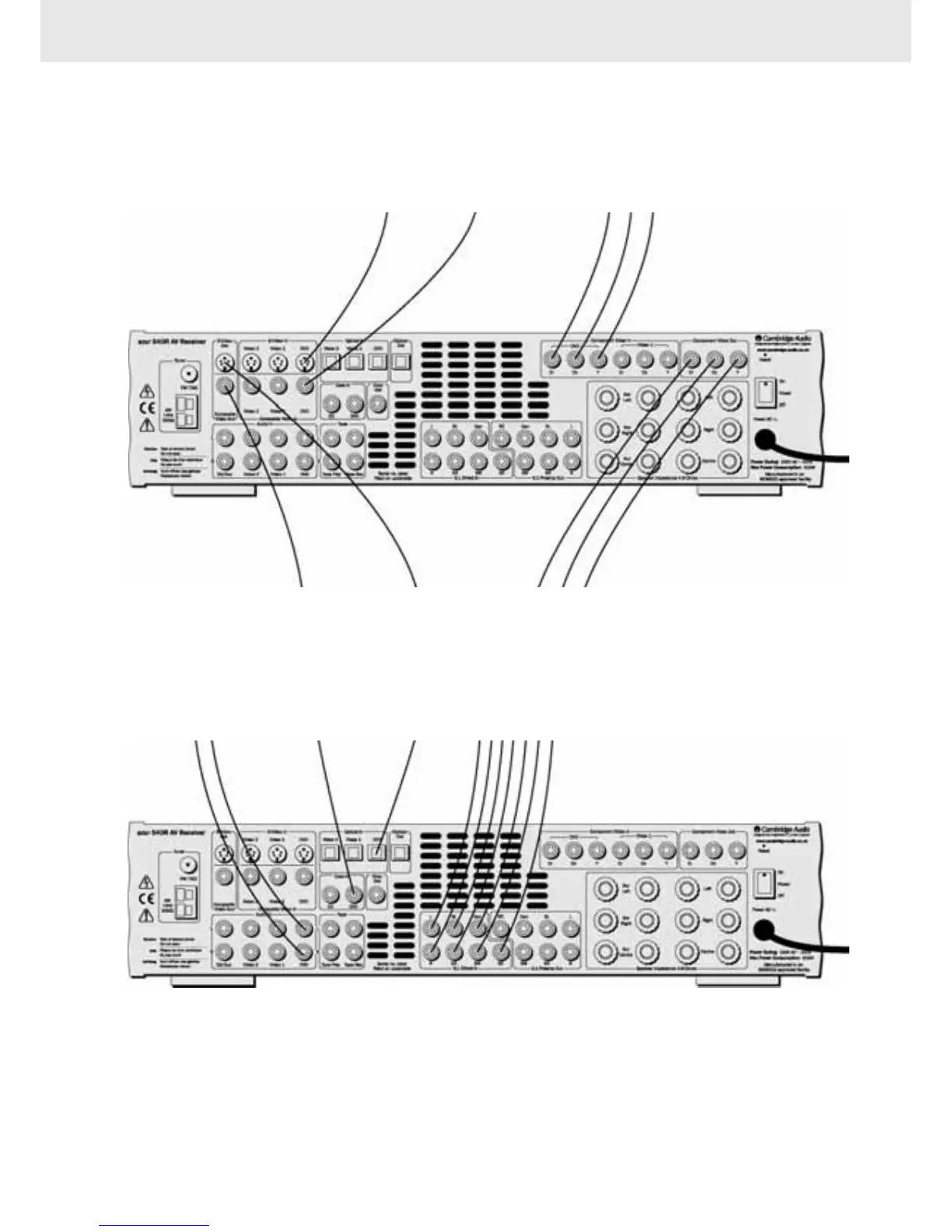

РИС.1
ПОДСОЕДИНЕНИЯ
ВИДЕО
РИС.2
ПОДСОЕДИНЕНИЯ
АУДИО
От коаксиального
выхода источника
видео звуковым
кабелем 75 ом
(RCA-RCA)
От оптического
выхода источника
видео оптическим
кабелем
(OPT-OPT)
От выходного
канала 6/7
источника видео
звуковым кабелем
(6RCA-6RCA)
