BTL5-A11-M/U_ _ _ _-P-SA167-S 32
Micropulse Wegaufnehmer im Profilgehäuse
4
deutsch
Stecker mit LED
Bild 3-2:
Positionsgeber BTL5-P-3800-2
Bild 3-4:
Positionsgeber BTL5-P-4500-1 mit
elektrischer Magnetfeld-Erzeugung
(24 V/100 mA)
Bild 3-3:
Positionsgeber BTL5-P-5500-2
max. zulässiges Anzugs-
drehmoment: 2 Nm
3 Einbau (Fortsetzung)
Besondere Vorteile des Positions-
gebers BTL5-P-4500-1: Mehrere
Positionsgeber auf dem gleichen
Wegaufnehmer lassen sich getrennt
elektrisch ein- und ausschalten
(Ansteuerung mit SPS-Signal).
Der Messbereich ist um 4 mm in
Richtung des BTL-Steckers/Ka-
bels versetzt (
➥➥
➥➥
➥ Bild 3-4).
3.2 Freie Positionsgeber
Der freie Positionsgeber (
➥➥
➥➥
➥ Bilder
3-2 bis 3-4) wird mit nichtmagne-
tischen Schrauben (Messing, Alumi-
nium) mit dem bewegten Maschinen-
teil verbunden. Um die Genauigkeit
des Wegmesssystems zu gewährlei-
sten, muss das bewegte Maschinen-
teil den Positionsgeber auf einer
parallel zum Wegaufnehmer verlau-
fenden Bahn führen.
Die folgende Tabelle liefert Angaben
in [mm] über den einzuhaltenden
Abstand zwischen Positionsgeber
und Wegaufnehmer und den zuläs-
sigen Mittenversatz:

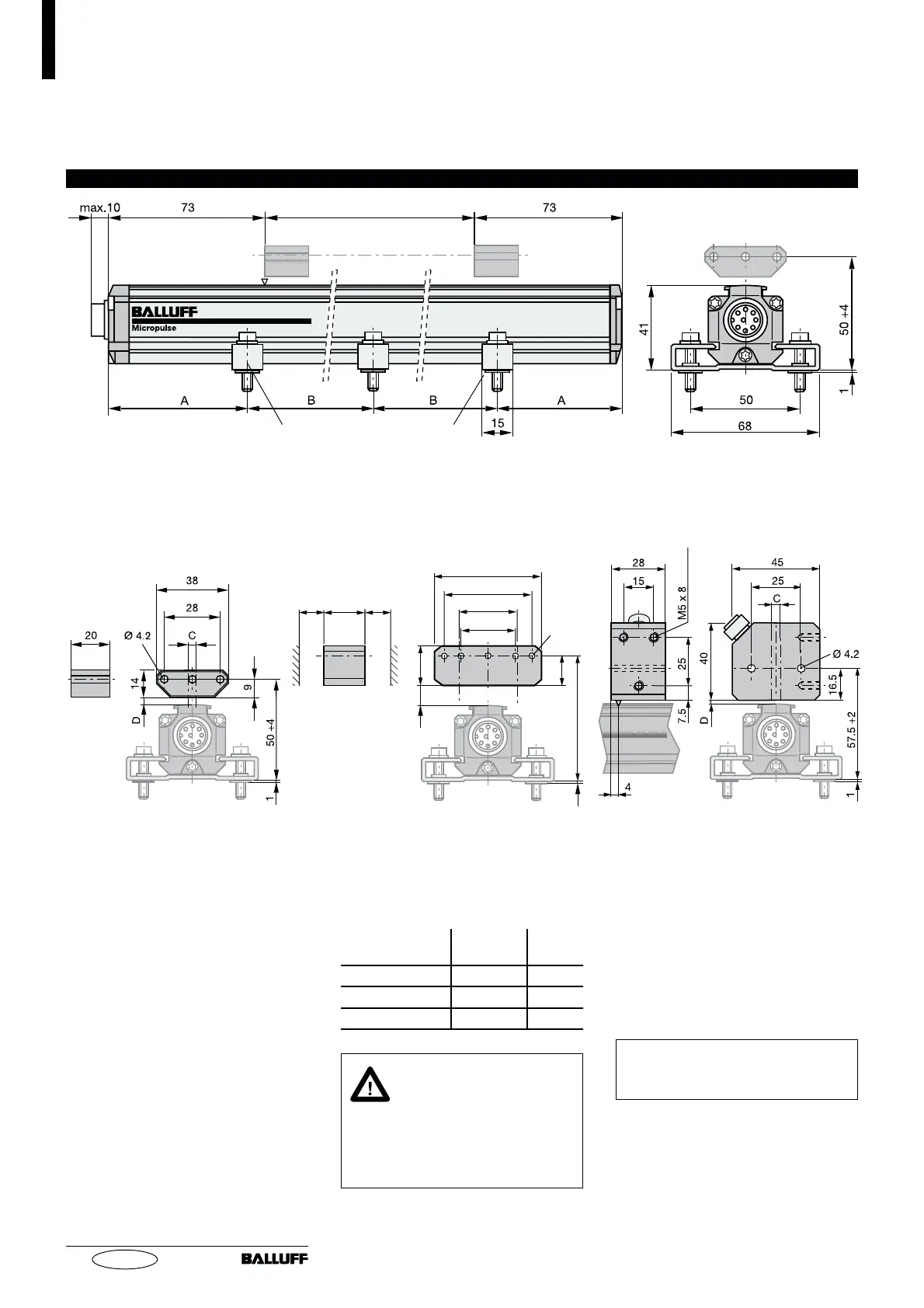

Bild 3-1: Maßzeichnung (Wegaufnehmer BTL5...P-S 32 mit freiem Positionsgeber BTL5-P-3800-2)
NL
Typ des
Positionsgebers
Abstand
" D "
Versatz
" C "
BTL5-P-3800-2 0,1 ... 4 ± 2
BTL5-P-5500-2 5 ... 15 ± 15
BTL5-P-4500-1 0,1 ... 2 ± 2
Nennlänge
Befestigungsklammern mit Isolierbuchsen
und Zylinderkopfschrauben DIN 912 M5 x 22,
max. Anzugsdrehmoment 2 Nm
55
28
45
21
Ø 4.2
20
61 +10
1
15
E
E
C
D
Es ist darauf zu achten,
dass der Abstand E zwi-
schen Teilen, die aus
magnetisierbarem Material beste-
hen, und dem Positionsgeber
BTL5-P-5500-2 mindestens
10 mm beträgt (
➥➥
➥➥
➥ Bild 3-3).
