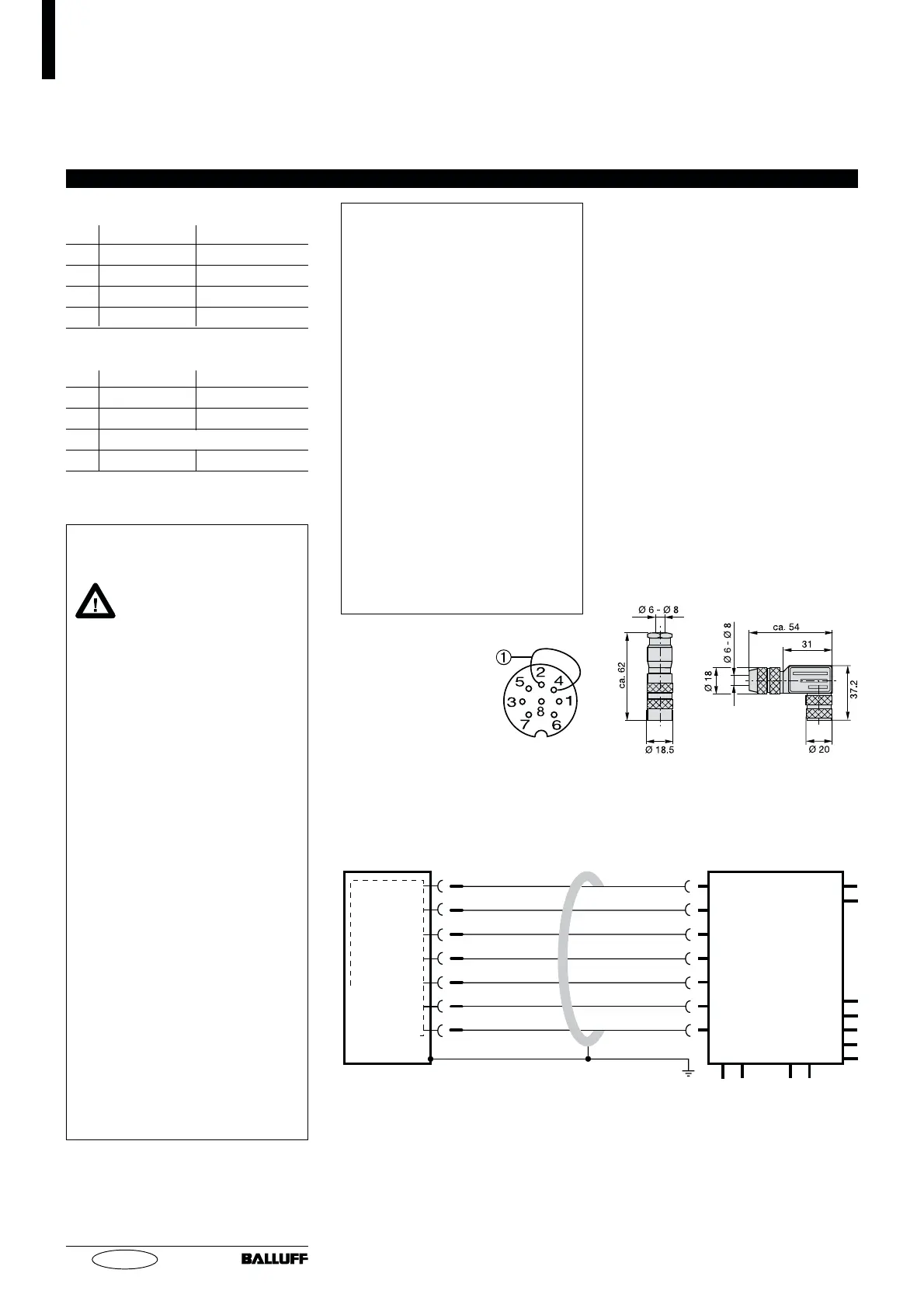

BTL5-A11-M/U_ _ _ _-P-SA167-S 32
Micropulse Wegaufnehmer im Profilgehäuse
6
deutsch
Beim elektrischen Anschluss
unbedingt zu beachten:
Anlage und Schaltschrank
müssen auf dem gleichen
Erdungspotenzial liegen.
Um die elektromagnetische Ver-
träglichkeit (EMV) zu gewährlei-
sten, die die Fa. Balluff mit dem
CE-Zeichen bestätigt, sind nach-
folgende Hinweise unbedingt zu
beachten.
Wegaufnehmer BTL und Auswer-
tung/Steuerung müssen mit ei-
nem geschirmten Kabel verbun-
den werden.
Schirmung: Geflecht aus Kupfer-
Einzeldrähten, 80 % Bedeckung.
Bei der Steckerausführung muss
der Schirm im Steckverbinder
BKS (Bild 4-3) mit dem Stecker-
gehäuse verbunden werden; sie-
he Anleitung in der Verpackung
des Steckverbinders.
Auf der Seite der Steuerung muss
der Kabelschirm geerdet, d.h. mit
dem Schutzleiter verbunden wer-
den.
Die Anschlussbelegung ist aus
Tabelle 4-1 ersichtlich. Der An-
schluss auf der Seite der Steue-
rung richtet sich nach der gewähl-
ten Lösung.
Beim Verlegen des Kabels zwischen
Wegaufnehmer, Steuerung und Strom-
versorgung ist die Nähe von Stark-
stromleitungen wegen der Einkopp-
lung von Störungen zu meiden.
Besonders kritisch sind induktive
Einstreuungen durch Netzoberwellen
(z.B. von Phasenanschnittsteue-
rungen), für die der Kabelschirm nur
geringen Schutz bietet.
Länge des Kabels max. 20 m; Ø 6
bis 8 mm. Längere Kabel sind ein-
setzbar, wenn durch Aufbau, Schir-
mung und Verlegung fremde Stör-
felder wirkungslos bleiben.
gerade
BKS-S 32M-00
Nr. 99-5672-19-08
Fa. Binder
gewinkelt
BKS-S 33M-00
Nr. 99-5672-78-08
Fa. Binder
Bild 4-3: Steckverbinder (optional)
Kabeldurchlass
(Klemmkorb PG 9)
Tabelle 4-1: Anschlussbelegung
➀ Die Ausgänge des Wegaufneh-
mers sind potenzialfrei ausgeführt.
Beim Anschluss an eine Steue-
rung mit nichtpotenzialfreien Ein-
gängen kann es durch GND-
Schleifen zu Störungen kommen.
Dies lässt sich dadurch verhin-
dern, dass die Potenzialtrennung
im Wegaufnehmer aufgehoben
wird, indem Pin 2 und 4 im An-
schlussstecker miteinander ver-
bunden werden (Bild 4-1).
➁
Durch die getrennten Ausgangs-
treiber kommt es zwischen Pin 3
und Pin 6 zu minimalen Span-
nungsunterschieden (konstanter
Offset < 10 mV).
➂
Nicht belegte Adern können auf
der Seite der Auswertung/Steue-
rung mit GND verbunden werden,
aber nicht mit dem Schirm.
➃
Bezugspotenzial für Versor-
gungsspannung und EMV-GND!
Bild 4-1: Pinbelegung BKS,
Steckverbindung BTL
Anschluss BKS,
Ansicht auf Löt-
anschlussenden des
Buchsenkörpers
von BKS-S 32M-00
oder BKS-S 33M-00
Ausgangssignale
Pin Kabel BTL5-A11
1 YE gelb nicht belegt
➂
2 GY grau 0 V
➀
3 PK rosa 10...0 V
➁
6 GN grün 0...10 V
➁
Versorgungsspannung (extern)
Pin Kabel BTL5-A11
4 BU blau GND
➀ ➃
5 BN braun +24 V
7 nicht belegt
8 WH weiß GND
4 Anschlüsse
Bild 4-2: BTL5-A11...SA167-S 32 mit Auswertung/Steuerung, Anschlussbeispiel
YE
GY
PK
BU
BN
GN
WH
nicht belegt
0 V
10...0 V
GND
+24 V
0...10 V
GND
BTL5-A11...-SA167-S 32
Auswertung
oder
Steuerung mit
Analogeingang
1
2
3
4
5
6
8
