Balluff BTL5-E10 series - Anschlüsse Prüfen; 5 Inbetriebnahme; Null- und Endpunkt Einstellen

BTL5-A/C/E/G1_-M/U_ _ _ _-K-SR 32/K_ _
Micropulse Wegaufnehmer – Bauform Stab
6
deutsch

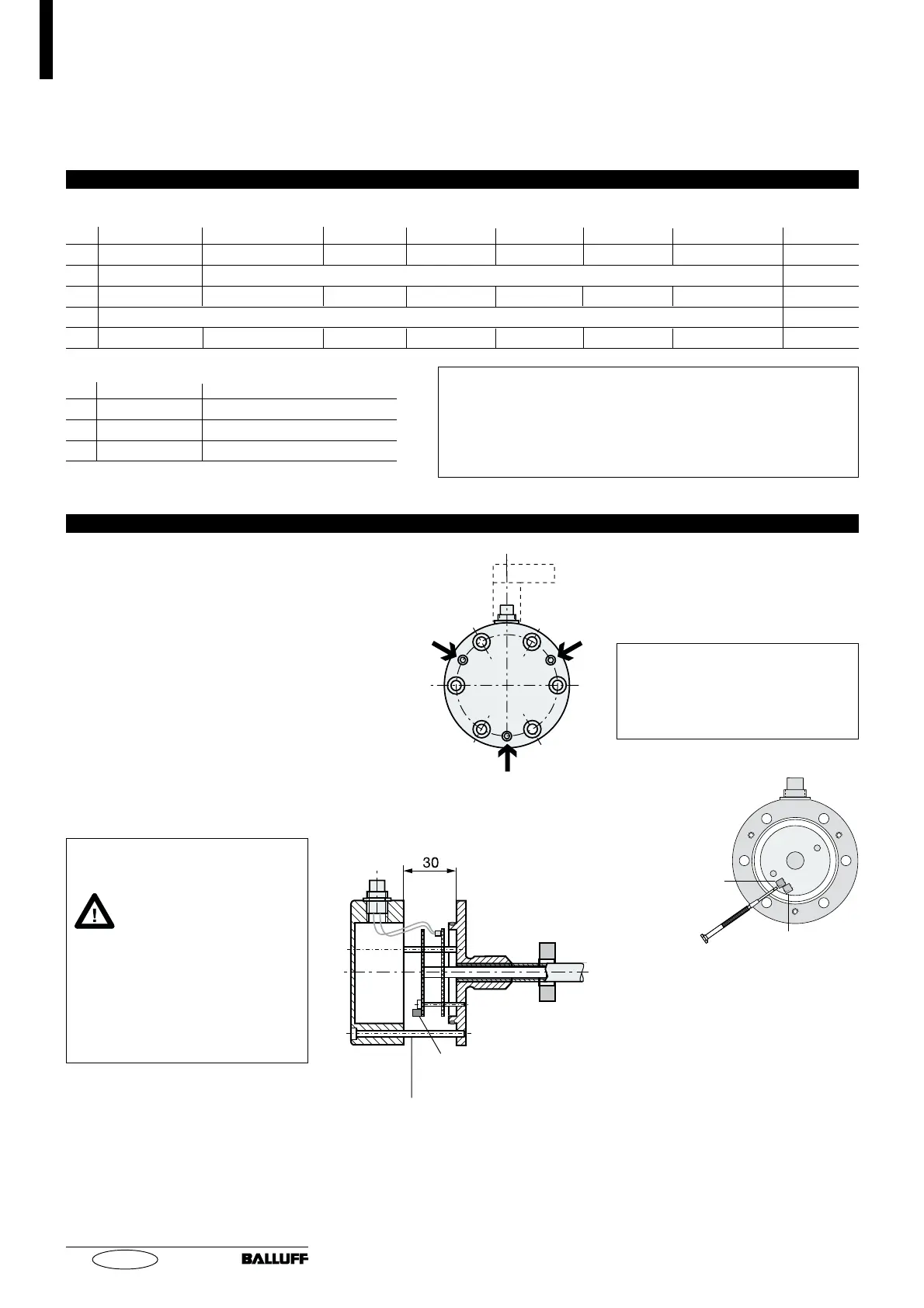

Bild 5-1: BTL-Gehäuse-
verschraubung
3 Schrauben
M4 x 30 - A2
Anzugs-
drehmoment
max. 2,8 Nm
4 Anschlüsse (Fortsetzung)
Tabelle 4-1: Anschlussbelegung
Ausgangssignale
Pin Kabel BTL5-A11 -C10 -C17 -E10 -E17 -G11
1 YE gelb nicht belegt ➁ 0...20 mA 20...0 mA 4...20 mA 20...4 mA nicht belegt ➁
➀
2 GY grau 0 V
3 PK rosa 10...0 V 10...0 V 10...0 V 10...0 V 10...0 V 10...–10 V
➀
4 nicht belegt
5 GN grün 0...10 V 0...10 V 0...10 V 0...10 V 0...10 V –10...10 V
➀
Versorgungsspannung (extern)
Pin Kabel BTL5-A/C/E/G1
6 BU blau GND
7 BN braun +24 V
8 WH weiß nicht belegt ➁
➀
Durch die getrennten Ausgangstreiber und den Stromab-
gleich (Pin 1) kommt es zwischen Pin 3 und 5 zu minimalen
Spannungsunterschieden (Offset < 10 mV).
➁ Nicht belegte Adern können auf der Seite der Auswer-
tung/Steuerung mit GND verbunden werden, aber nicht mit
dem Schirm.
5 Inbetriebnahme
5.1 Anschlüsse prüfen
Obwohl die Anschlüsse gegen Ver-
polung geschützt sind, können Bau-
teile durch falsche Verbindungen und
Überspannung beschädigt werden.
Bevor Sie einschalten, prüfen Sie
deshalb die Anschlüsse sorgfältig.
5.2 Null- und Endpunkt
einstellen
Um den BTL-Wegaufnehmer an die
Erfordernisse anzupassen, kann die
Anfangs- und/oder Endstellung des
Positionsgebers um insgesamt max.
15 % der gesamten Nennlänge ver-
schoben werden.
Achtung beim Öffnen:
interne Kabelverbindungen!
Die Einstellung erfolgt
unter Spannung bei offe-
ner Elektronik! Berühren
Sie keine anderen Bauteile mit
dem Schraubendreher, da sonst
die Elektronik durch Kurzschluss
zerstört wird. Bei resultierenden
Schäden an der Elektronik wird
keine Gewährleistung übernom-
men.
Bild 5-3: Position der Abgleich-
potenziometer bei geöffnetem
Deckel
Poti "E"
Poti "0"
Klingen-
breite max.
1,5 mm
Einstellpotenziometer
(
➥➥
➥➥
➥ auch Bild 5-3)
Bild 5-2: BTL-Gehäuse geöffnet
3 Schrauben M4 × 60 zur Sicherung
des Deckels während des Einstellvor-
gangs
Die elektrischen Ausgangswerte des
Null- und Endpunkts müssen mit
den Potenziometern „0“ und „E“
abgeglichen werden (Lage
➥➥
➥➥
➥ Bild 5-2 und 5-3).
Bitte zuerst die Einstellung am
Potenziometer "0" und danach
am Potenziometer "E" vornehmen
(unabhängig von steigender oder
fallender Charakteristik).
