1
Uso debido
El transductor de desplazamiento Micropulse BTL7 forma
un sistema de medición de desplazamiento junto con un
control de máquina (por ejemplo, PLC). Se monta en una
máquina o instalación para su uso. El funcionamiento
óptimo según las indicaciones que figuran en los datos
técnicos sólo se garantiza con accesorios originales de
BALLUFF; el uso de otros componentes provoca la
exoneración de responsabilidad.
No se permite la apertura del transductor de
desplazamiento o un uso indebido. Ambas infracciones
provocan la pérdida de los derechos de garantía y de
exigencia de responsabilidades ante el fabricante.
Generalidades sobre la seguridad
La instalación y la puesta en servicio sólo se permiten
a personal técnico cualificado.
El explotador es responsable de respetar las normas de
seguridad locales vigentes. En particular, el explotador
debe adoptar medidas destinadas a evitar peligros para
las personas y daños materiales si se produce algún
defecto en el sistema de medición de desplazamiento.
En caso de defectos y fallos no reparables en el
transductor de desplazamiento, éste se debe poner fuera
de servicio e impedir cualquier uso no autorizado.
Descarga de otros manuales
Usted obtendrá un manual de instrucciones detallado
en la página de Internet www.balluff.com o por correo
electrónico escribiendo a service@balluff.de.

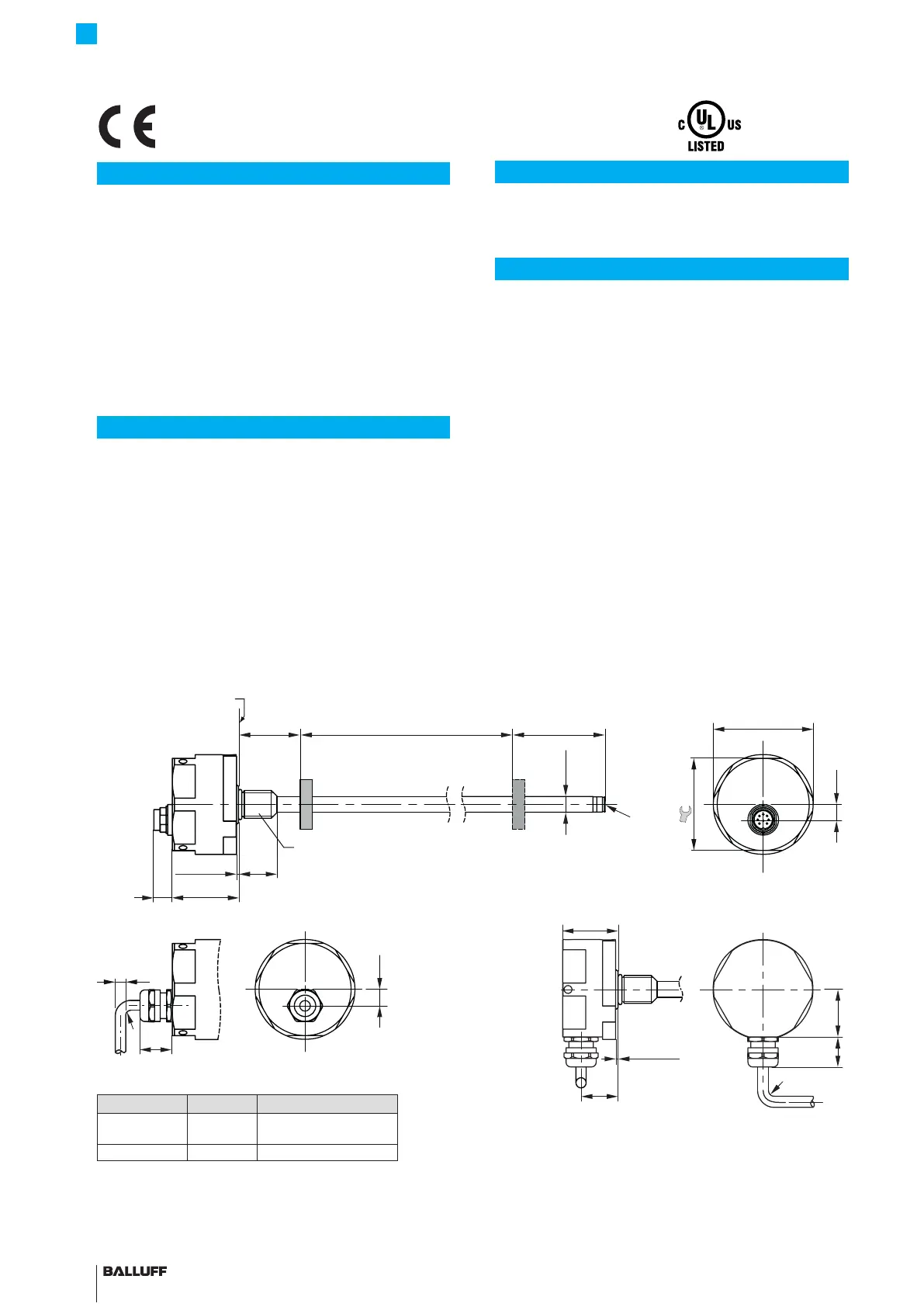

Dimensiones y funcionamiento
En el transductor de desplazamiento BTL7 se encuentra el
guíaondas, protegido mediante un tubo de acero
inoxidable. A lo largo del guíaondas se mueve un sensor
de posición. Este sensor de posición está unido con el
componente de la instalación cuya posición se desea
determinar.
1) No para BTL7-...-F_ _, BTL7-...-FA_ _
español
BTL7-A/C/E/G5 __ -M ____ -H/W(8)-S32/___
Transductor de desplazamiento Micropulse - forma constructiva de varilla
H: 40-1 mm
W: 2"-0.04"
4312
20
Ø D1
60
25
G
Ø 65
10
31~20
60
0.5 Ø 25
10
max. 7
23
35
r
r
0.5 Ø 25
BTL7...-S32
axial
BTL7...-cable
radial
Superficie de
contacto
2) Zona no aprovechable
3) No se incluye en el suministro
4) Ø 5 para llave de gancho Ø 65, par máx. de apriete 100 Nm
5) El radio de flexión con tendido de cable fijo debe ser como mínimo
cinco veces el diámetro del cable.
Zona de amortiguación
Sensor de posición
2)
Longitud nominal =
zona medible
3)
2)
BTL7...-cable
axial
Versión
D1 G
...-H/W-... 10,2 mm
Rosca
M4x4/6
de profundidad
...-H8/W8-... 8 mm
Sin rosca
4)
Tamaño de rosca:
H: M18×1.5
W: 3/4"-16UNF
5)
4)
Con el marcado CE confirmamos que nuestros
productos cumplen con los requerimientos
de la directiva CEM actual.
File No. 1)
E227256
