1
Uso conforme
Il trasduttore di posizione Micropulse BTL7 costituisce
insieme a un comando macchina (per es.PLC) un sistema
di misura della corsa. Per poter essere utilizzato, il sistema
deve essere montato su un macchinario o su un impianto.
Il funzionamento corretto secondo le indicazioni dei dati
tecnici è garantito soltanto con accessori originali
BALLUFF, l'uso di altri componenti comporta l'esclusione
della responsabilità.
L'apertura o l'uso improprio del trasduttore di posizione
non sono consentiti e determinano la decadenza di
qualsiasi garanzia o responsabilità da parte della casa
produttrice.
Informazioni di sicurezza
L'installazione e la messa in funzione sono consentite
soltanto da parte di personale specializzato addestrato.
Il gestore ha la responsabilità di far rispettare le norme di
sicurezza vigenti localmente. In particolare il gestore deve
adottare provvedimenti tali da poter escludere qualsiasi
rischio per persone e cose in caso di difetti del sistema di
misura della corsa.
In caso di difetti e guasti non eliminabili del trasduttore di
posizione questo deve essere disattivato e protetto contro
l'uso non autorizzato.
Download di ulteriori istruzioni
Per il manuale d'uso dettagliato consultare in
Internet l'indirizzo www.balluff.com o inviare un'e-mail a
service@balluff.de.

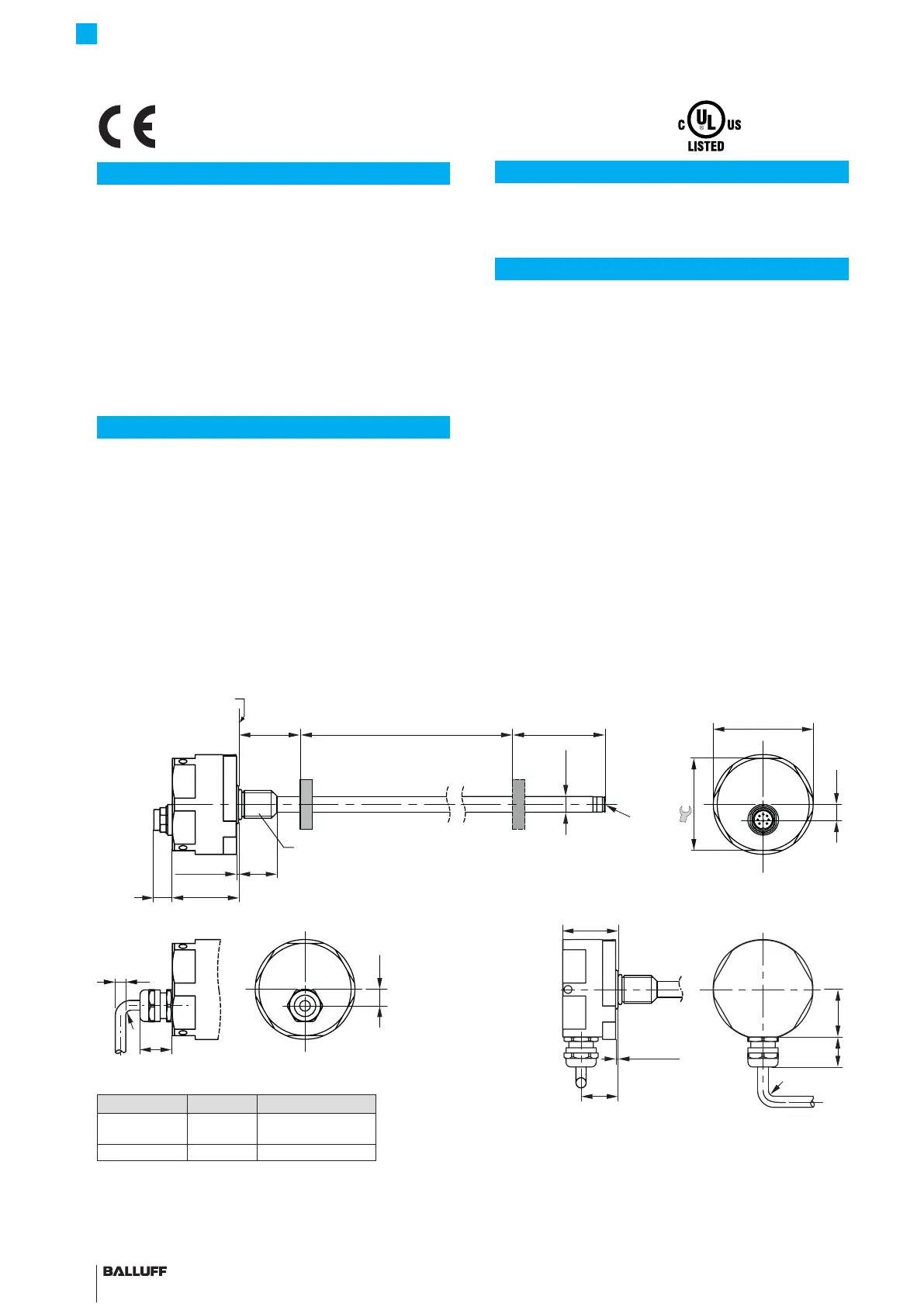

Dimensioni e funzionamento
Nel trasduttore di posizione BTL7 si trova la guida d'onda,
protetta da un tubo in acciaio inox. Lungo la guida d'onda
viene spostato un datore di posizione. Questo datore di
posizione è collegato al componente dell'impianto del
quale deve essere determinata la posizione.
1) Non per BTL7-...-F_ _, BTL7-...-FA_ _
italiano
BTL7-A/C/E/G5 __ -M ____ -H/W(8)-S32/___
Trasduttore di posizione Micropulse - versione a barra
H: 40-1 mm
W: 2"-0.04"
4312
20
Ø D1
60
25
G
Ø 65
10
31~20
60
0.5 Ø 25
10
max. 7
23
35
r
r
0.5 Ø 25
BTL7...-S32
assiale
Cavo BTL7...
radiale
Superficie di
appoggio
2) Campo non utilizzabile
3) Non compreso nella fornitura
4) Ø 5 per chiave a gancio Ø 65, coppia di serraggio max. 100 Nm
5) Il raggio di curvatura con posa fissa del cavo deve essere almeno
cinque volte il diametro del cavo.
Zona di smorzamento
Datore di posizione
2)
Lunghezza nominale =
campo di misura
3)
2)
Cavo BTL7...
assiale
Versione
D1 G
...-H/W-... 10,2 mm
Filettatura
M4x4/6
prof.
...-H8/W8-... 8 mm
Senza filettatura
4)
Dimensione filettatura:
H: M18×1.5
W: 3/4"-16UNF
5)
4)
Il marchio CE è la conferma che i nostri
prodotti sono conformi ai requisiti
dell’attuale Direttiva EMC.
File No. 1)
E227256
