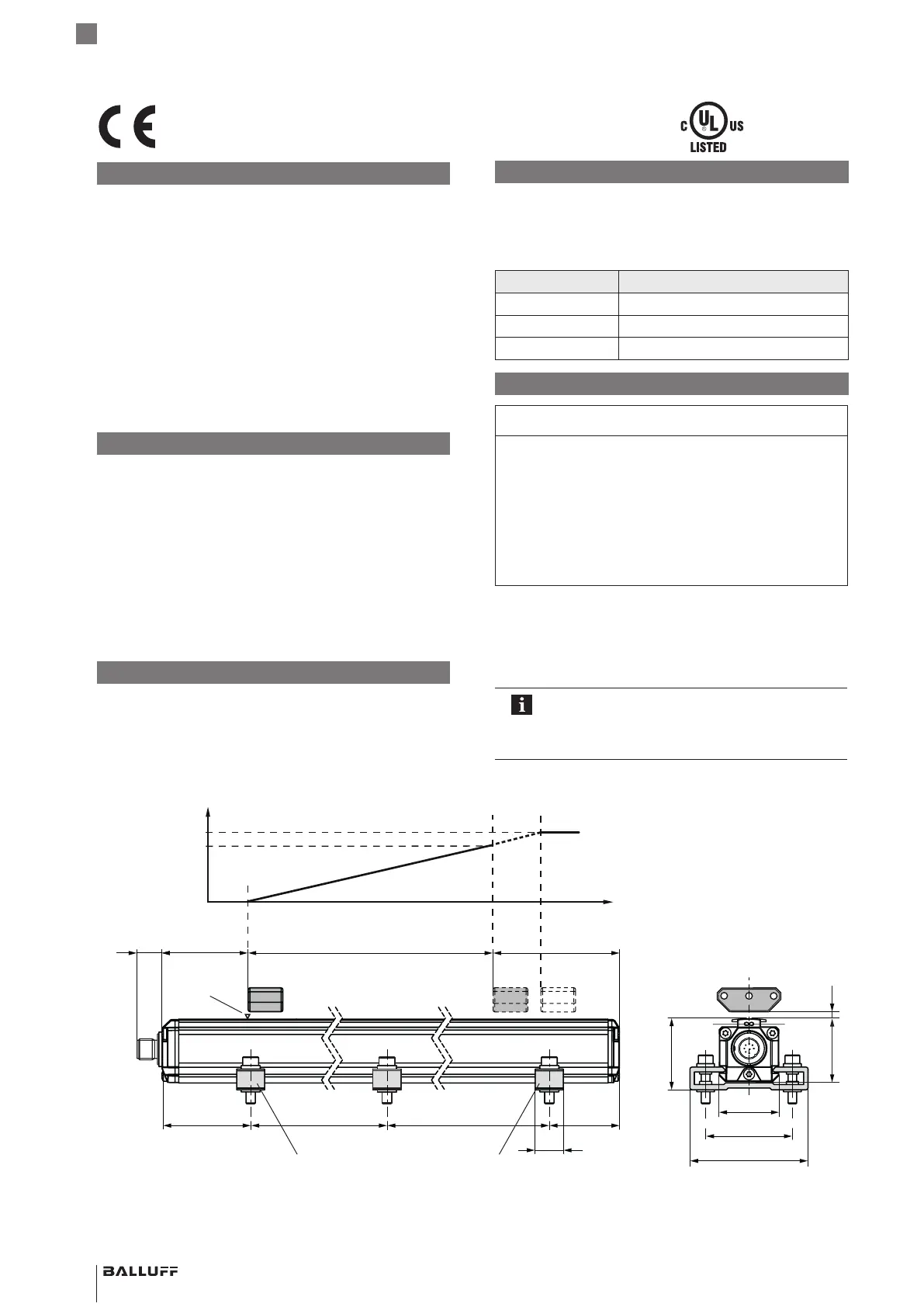

Balluff BTL7-A501 Series User Manual

1
Uso debido
El transductor de desplazamiento Micropulse BTL7 forma
un sistema de medición de desplazamiento junto con un
control de máquina (por ejemplo, PLC). Para utilizarlo, se
monta en una máquina o instalación y está previsto para el
uso en la industria. El funcionamiento óptimo según las
indicaciones que figuran en los datos técnicos sólo se
garantiza con accesorios originales de BALLUFF; el uso
de otros componentes provoca la exoneración de
responsabilidad.
No se permite la apertura del transductor de
desplazamiento o un uso indebido. Ambas infracciones
provocan la pérdida de los derechos de garantía y de
exigencia de responsabilidades ante el fabricante.
Generalidades sobre la seguridad
La instalación y la puesta en servicio sólo se permiten
a personal técnico cualificado.
El explotador es responsable de respetar las normas de
seguridad locales vigentes. En particular, el explotador
debe adoptar medidas destinadas a evitar peligros para
las personas y daños materiales si se produce algún
defecto en el sistema de medición de desplazamiento.
En caso de defectos y fallos no reparables en el
transductor de desplazamiento, éste se debe poner fuera
de servicio e impedir cualquier uso no autorizado.
Descarga de otros manuales
Usted obtendrá un manual de instrucciones detallado
en la página de Internet www.balluff.com o por correo
electrónico escribiendo a service@balluff.de.
Dimensiones y funcionamiento
En el transductor de desplazamiento se encuentra el
guíaondas. A lo largo del guíaondas se mueve un sensor
de posición. Este sensor de posición define la posición
que se ha de medir en el guíaondas.
LED1/LED2 Estado de servicio
Verde Funcionamiento normal
Rojo Error
Verde intermitente Modo de programación
Montaje del transductor de desplazamiento
ATENCIÓN
Montaje indebido
Un montaje indebido puede mermar el funcionamiento
del transductor de desplazamiento y causar daños.
► Se debe prestar atención a que no se produzca
ningún campo magnético o eléctrico intenso cerca
del transductor de desplazamiento.
► Es indispensable respetar las distancias que se
indican para el montaje.
La posición de montaje es opcional. Con las pinzas de
fijación y los tornillos de cabeza cilíndrica incluidos en el
suministro, el transductor de desplazamiento se monta en
una superficie plana de la máquina. Se incluyen pinzas de
fijación en cantidad suficiente.
Para evitar que se generen frecuencias de
resonancia en caso de cargas de vibraciones,
recomendamos colocar las pinzas de fijación a
distancias irregulares.
español
BTL7-A/C/E/G501-M _ _ _ _ -P-S115
Transductor de desplazamiento Micropulse en carcasa perfilada
72 73
~80 ~80~250 ~250
15
50
35
68
41
36.8 ≤ 4
13.8
1) Zona no aprovechable
2) No se incluye en el suministro
1)
Longitud nominal =
zona medible
Punto cero Punto final
Señal de salida con característica
ascendente:
Señal de error
100 %
0 %
Sensor de posición
BTL5-P-3800-2
1)
Pinzas de fijación con casquillos aislantes
y tornillos de cabeza cilíndrica ISO4762M5x22,
par de apriete máx. 2Nm
2)
LED1
2)
LED2
Con el marcado CE confirmamos que nuestros
productos cumplen con los requerimientos
de la directiva CEM actual.
File No.
E227256
Muesca
