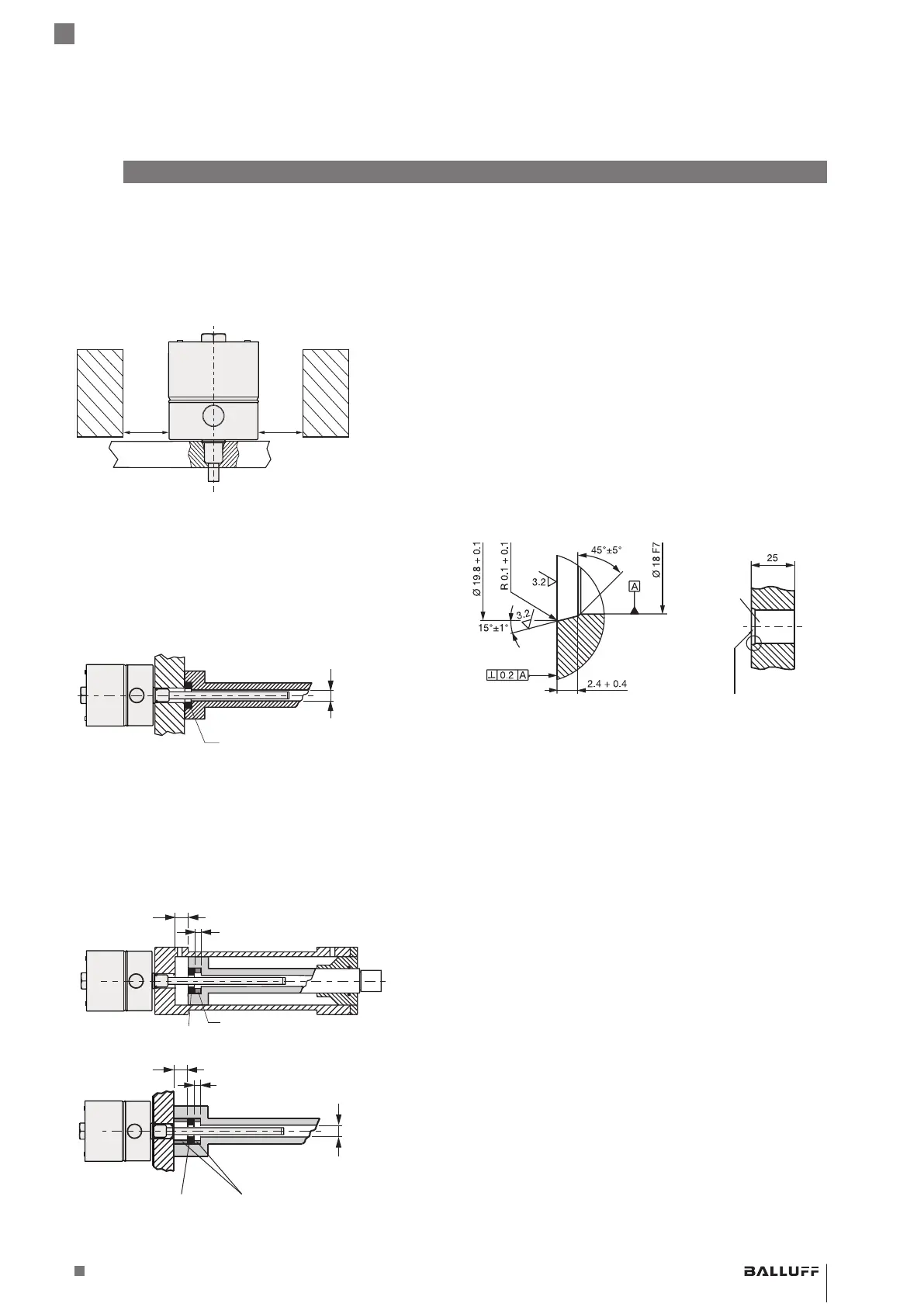

www.balluff.com 11italiano
4.1 Distanza minima da ostacoli fissi
Durante il montaggio osservare che ostacoli fissi, come ad
es. le coperture di protezione, presentino una distanza
minima dalla fessura del corpo del BTL. La distanza
necessaria è stabilita dalla norma EN 60079-14 e dipende
dal gruppo di gas utilizzato.
Fig. 4-1: Distanza minima
4.2 Applicazione1: al di fuori della zona0
(con datore di posizione in base al capitolo 12.2)
4.2.1 Varianti di montaggio
Materiale non magnetizzabile
Fig. 4-2:
≥ Ø13
Datore di posizione
Variante di installazione con materiale non magnetizzabile
Materiale magnetizzabile
Qualora venga impiegato materiale magnetizzabile è
necessario proteggere il BTL dai disturbi magnetici con
misure adeguate (ad es. anello distanziatore in materiale
non magnetizzabile, distanza adeguata fra i forti campi
magnetici esterni).
15
8
Anello distanziatore in materiale non
magnetizzabile
Datore di posizione
≥ Ø13
15
8
Anello distanziatore in materiale non
magnetizzabile
Datore di posizione
Fig. 4-3: Varianti di montaggio in materiale magnetizzabile
4
Montaggio e collegamento
4.2.2 Preparazione del montaggio
Variante di montaggio: per l’installazione del BTL e del
datore di posizione si consiglia l’impiego di materiale non
magnetizzabile.
Montaggio orizzontale: per un montaggio orizzontale
con lunghezze nominali > 500 mm, la barra va sostenuta
ed eventualmente avvitata all’estremità.
Cilindro idraulico: per il montaggio in un cilindro idraulico
il valore minimo per il diametro del foro del pistone di
alloggiamento corrisponde a 13mm.
Foro di riferimento: la superficie di appoggio del BTL
deve poggiare completamente sulla superficie di
alloggiamento. L'O-ring idoneo deve sigillare perfettamente
il foro, cioè la svasatura per l'O-ring deve essere eseguita
come riportato in Fig. 4-4.
Fig. 4-4:
Foro di
riferimento
Cono per O-ring 15,4x2,1
Foro di riferimento per il montaggio del BTL con l’O-ring
Datore di posizione: per il BTL sono disponibili vari datori
di posizione (vedere Accessori a pagina28).
BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12
Sensore di posizionamento lineare magnetostrittivo
– versione a barra
Modo di protezione “db” e “ta”
Custodie a prova d’esplosione
