24 deutsch
9

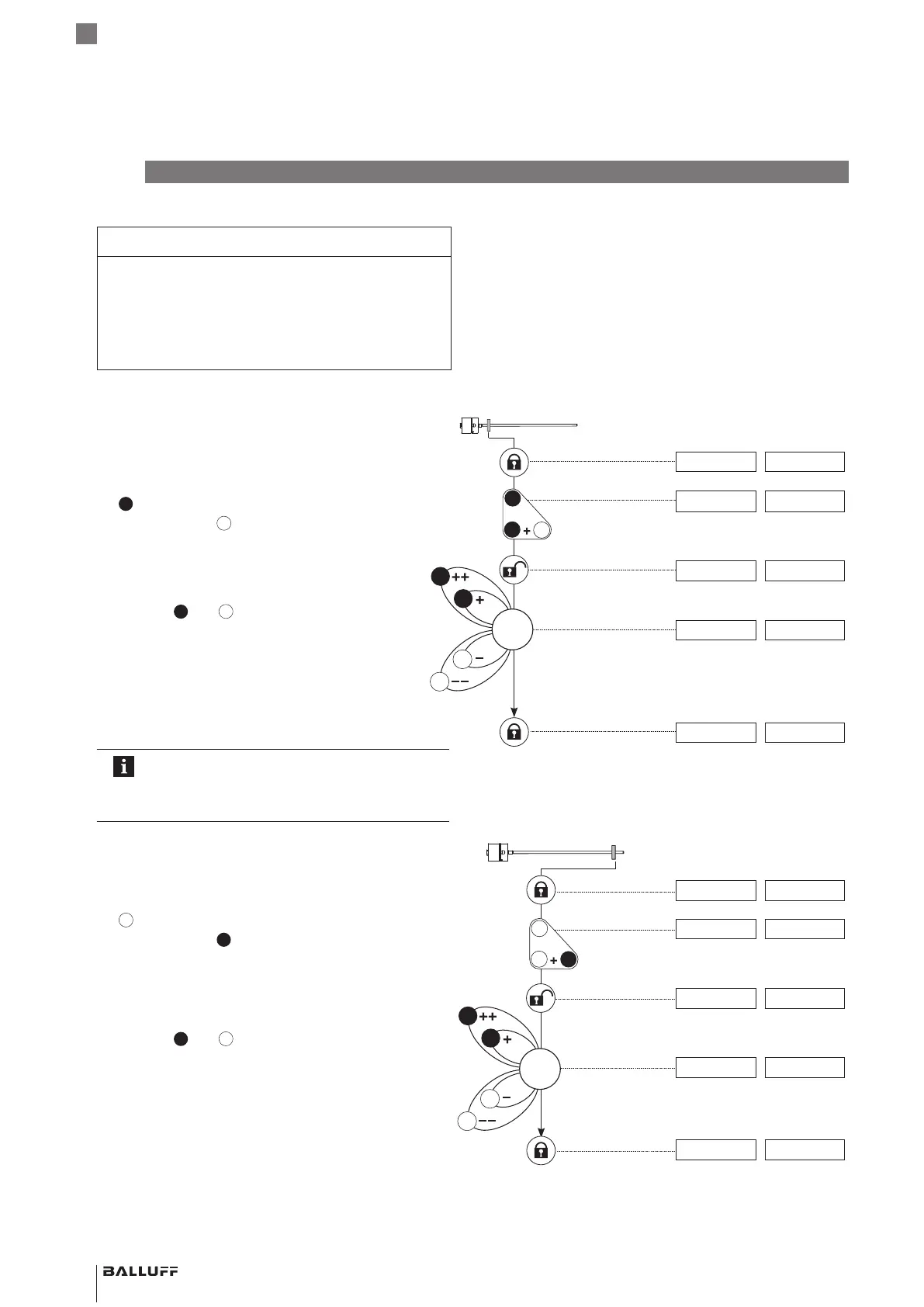

Einstellen durch Online-Setting
ACHTUNG
Funktionsbeeinträchtigung
Die Änderung des BTL-Ausgangssignals kann bei einer
betriebsbereiten Anlage zu Personen- und Sachschäden
führen.
► Personen müssen sich von den Gefahrenbereichen
der Anlage fernhalten.
Beim Online-Setting wird die Anlage nicht außer Betrieb
genommen. Anfangs- und Endwert werden online einge-
stellt.
Maximaler Einstellbereich je Einstellvorgang:
Anfangswert: ±25 % vom aktuellen Hub
Endwert: ±25 % vom aktuellen Ausgangswert
Wird der angestrebte Wert nicht beim ersten Einstellvorgang
erreicht (max. Einstellbereich überschritten), muss der Ein-
stellvorgang erneut gestartet werden.
a
b
a
b
a
b
a
b
1. Anfangswert online einstellen: Angezeigte Werte (Beispiel)
► Anlage so steuern, dass sich der Positionsgeber in der
Anfangsposition befindet.
bei 0…10 V bei 4…20 mA
5.39 V 12.62 mA
►
a
mindestens 3 s aktivieren.
► Dann zusätzlich
b
für mindestens 3s aktivieren.
> 3 s
+
> 3 s
b
a
a
5.39 V 12.62 mA
⇒ Taster sind aktiviert.
5.39 V 12.62 mA
► Anfangswert einstellen.
⇒ Über
a
und
b
kann der Anfangswert innerhalb
des zulässigen Einstellbereichs verändert werden
1)
.
Die Steigung der Kennlinie bleibt dabei konstant
(siehe Seite18).
4.84 V 11.74 mA
► Einstellung beenden (15 s lang keinen Taster
aktivieren).
⇒ Anfangswert ist gespeichert, Taster sind deaktiviert.
4.84 V 11.74 mA
Nach jedem Einstellvorgang die Verriegelungs-
zeit von 15 s abwarten. Das gilt auch für den
Wechsel zwischen Anfangswert- und Endwert-
einstellung.
2. Endwert online einstellen: Angezeigte Werte (Beispiel)
► Anlage so steuern, dass sich der Positionsgeber in der
Endposition befindet.
bei 0…10 V bei 4…20 mA
8.72 V 17.95 mA
►
b
mindestens 3 s aktivieren.
► Dann zusätzlich
a
für mindestens 3s aktivieren.
> 3 s
+
> 3 s
b
b
a
8.72 V 17.95 mA
⇒ Taster sind aktiviert.
8.72 V 17.95 mA
► Endwert einstellen.
⇒ Über
a
und
b
kann der Endwert innerhalb des
zulässigen Einstellbereichs verändert werden
1)
. Die
Steigung der Kennlinie wird geändert, der Nullwert
bleibt bestehen (siehe Seite18).
9.49 V 19.18 mA
► Einstellung beenden (15 s lang keinen Taster
aktivieren).
⇒ Endwert ist gespeichert, Taster sind deaktiviert.
9.49 V 19.18 mA
1) Taster kurz aktivieren: Aktueller Wert wird um ca. 1mV
bzw. 1 µA erhöht bzw. verringert.
Wird ein Taster länger als 1 s aktiviert, erhöht sich die
Schrittweite.
BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12
Magnetostriktives Positionsmesssystem – Bauform Stab
Zündschutzart „db“und „ta“
Druckfeste Kapselung
