10 français
3
Structure et fonctionnement (suite)
électrique croissantes ou décroissantes.

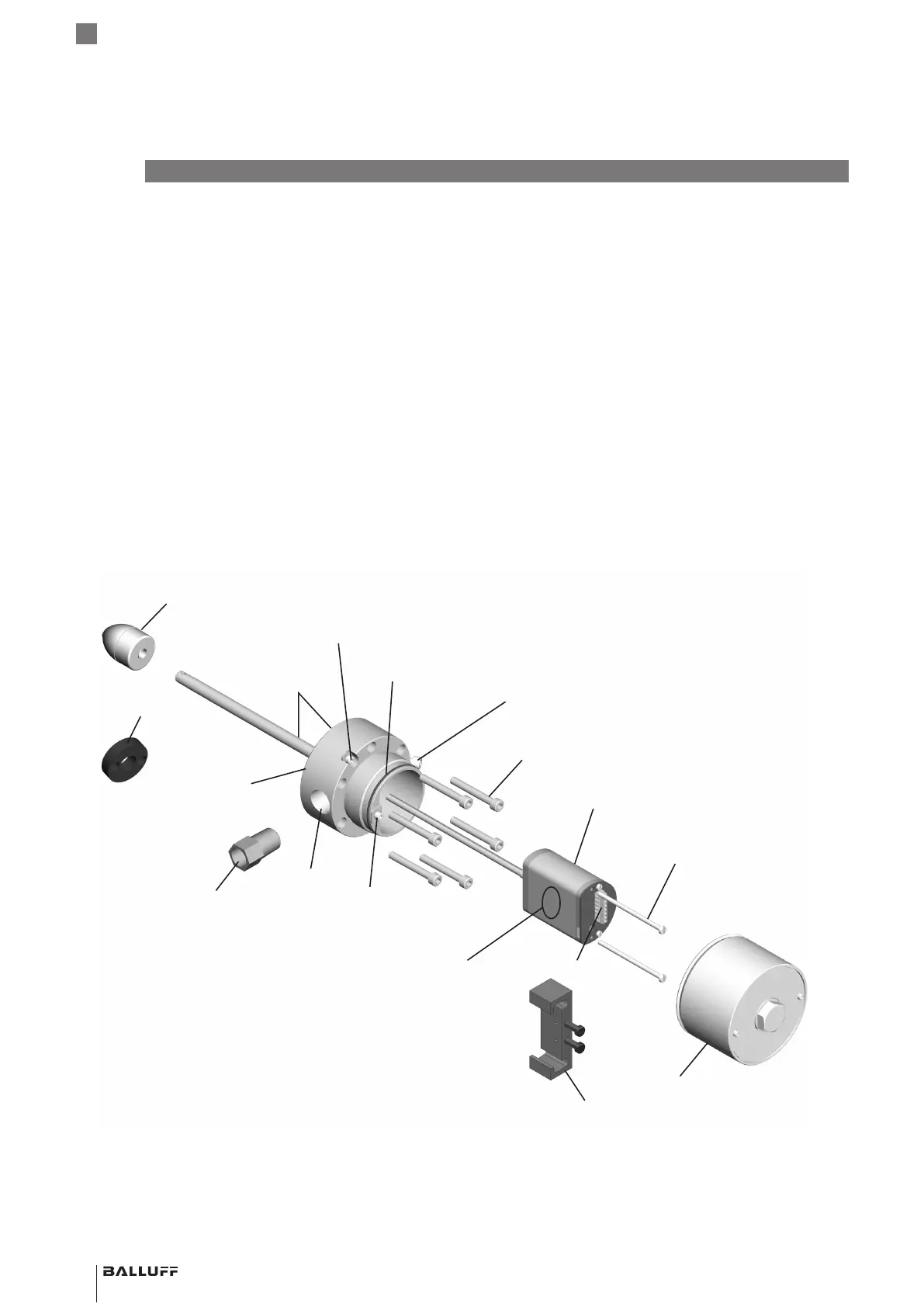

Aperçu des composants
Protection du boîtier
Module électronique (section de mesure incluse)
Boîtier résistant à la
pression
Passage de câble
4)
Dispositif de réglage
7)
Borne de raccordement
6)
Vis de fixation
Vis du boîtier
5)
Flotteur
1)
Capteur de
position
2)
Joint torique bride
(non visible)
Connexion de masse
boîtier extérieur
Connexion de masse
boîtier intérieur
Joint torique
couvercle du boîtier
Adaptateur
3)
Vis de fixation
secondaires du boîtier
Emplacement de la symbolisation commerciale
d’un module électronique de rechange
1) Pour l’utilisation dans des applications de niveau de liquide,
non compris dans la fourniture (voir chapitre 12.1 Flotteur)
2) Non compris dans la fourniture (voir chapitre 12.2 Capteur de position)
3) 1/2"‑14 NPT sur M20, en option (voir chapitre 12.5 Adaptateur pour
câble)
4) 1/2"‑14 NPT modifié selon FM 3615, 3.3.3, D, 1
5) Vis à six pans creux M6x45 A4 (6 pièces, fournies)
(Jeu de vis de rechange: BTL7‑A‑FK01‑E‑J‑DEX).
6) Informations de raccordement (voir chapitre 4.5 Raccordement
électrique)
7) En option (voir chapitre 12.3 Dispositif de réglage)
3.2 Fonctionnement
Le système BTL abrite le guide d’ondes, qui est protégé
par un tube en acier inoxydable. Un capteur de position se
déplace le long du guide d’ondes. Le capteur de position
est relié à l’élément de l’installation dont la position doit
être déterminée.
Le capteur de position définit la position à mesurer sur le
guide d’ondes.
Une impulsion initiale générée en interne déclenche, en
combinaison avec le champ magnétique du capteur de
position, une onde de torsion dans le guide d’ondes, qui
se forme par magnétostriction et se propage à vitesse
ultrasonique.
L’onde de torsion se propageant jusqu’à l’extrémité du
guide d’ondes est absorbée dans une zone
d’amortissement. L’onde de torsion au début du guide
d’ondes génère un signal électrique dans une bobine
réceptrice. La position est déterminée d’après la durée de
propagation de l’onde. Selon le modèle, elle sera
caractérisée par des valeurs de tension ou de courant
BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12
Système de mesure de position magnétostrictif – modèle à tige
Mode de protection
«db» et «ta»
Enveloppe antidéflagrante
