www.balluff.com 11français

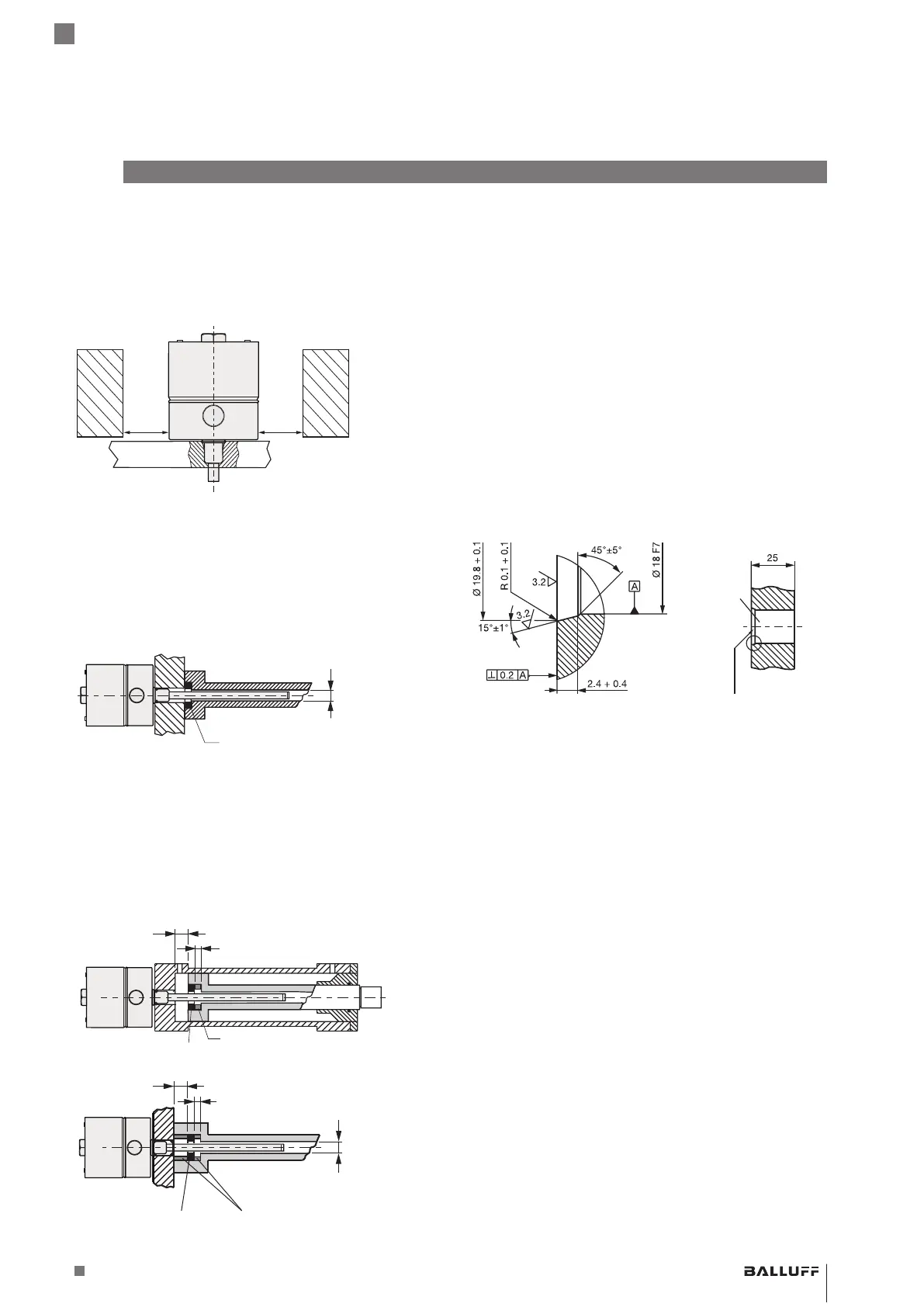

4.1 Distance minimale aux obstacles fixes
Lors du montage, il convient de s’assurer d’une distance
minimale entre les obstacles fixes, tels que les couvercles
de protection, et la fente du boîtier du système BTL. La
distance nécessaire est fixée dans la norme EN60079‑14
et dépend du groupe de gaz utilisé.
Fig. 4‑1 : Distance minimale
4.2 Application1: hors de la zone0
(avec capteur de position conformément au chapitre 12.2)
4.2.1 Variantes de montage
Matériau non magnétisable
Fig. 4‑2 :
≥ Ø13
Capteur de position
Variante de montage pour matériau non magnétisable
Matériau magnétisable
Lors de l’utilisation d’un matériau magnétisable, le système
BTL doit être protégé contre les perturbations
magnétiques au moyen de mesures appropriées (p. ex.:
bague d’écartement en matériau non magnétisable,
éloignement suffisant de champs magnétiques externes de
forte intensité).
15
8
Bague d’écartement en matériau non
magnétisable
Capteur de position
≥ Ø13
15
8
Bague d’écartement en matériau non
magnétisable
Capteur de position
Fig. 4‑3 : Variante de montage pour matériau magnétisable
4
Montage et raccordement
4.2.2 Préparation du montage
Variante de montage: pour la fixation du BTL et du
capteur de position, nous recommandons l’utilisation de
matériaux non magnétisables.
Montage horizontal: en cas de montage horizontal avec
des longueurs nominales > 500mm, la tige doit être
soutenue et, le cas échéant, vissée à l’extrémité.
Vérin hydraulique: en cas de montage dans un vérin
hydraulique, le diamètre de perçage minimum du piston
récepteur s’élève à 13mm.
Perçage d’ajustage: la surface d’appui du BTL doit
reposer entièrement sur la surface de réception. Le joint
torique adéquat doit parfaitement étanchéifier le perçage,
cela signifie que le lamage du joint torique doit être réalisé
de manière conforme, voir Fig. 4‑4.
Fig. 4‑4 :
Perçage
d’ajustage
Cône pour joint torique 15,4x2,1
Perçage d’ajustage pour le montage du BTL avec joint
torique
Capteur de position: différents capteurs de position sont
disponibles pour le BTL (voir Accessoires, page28).
BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12
Système de mesure de position magnétostrictif – modèle à tige
Mode de protection
«db» et «ta»
Enveloppe antidéflagrante
