www.balluff.com 17français
6

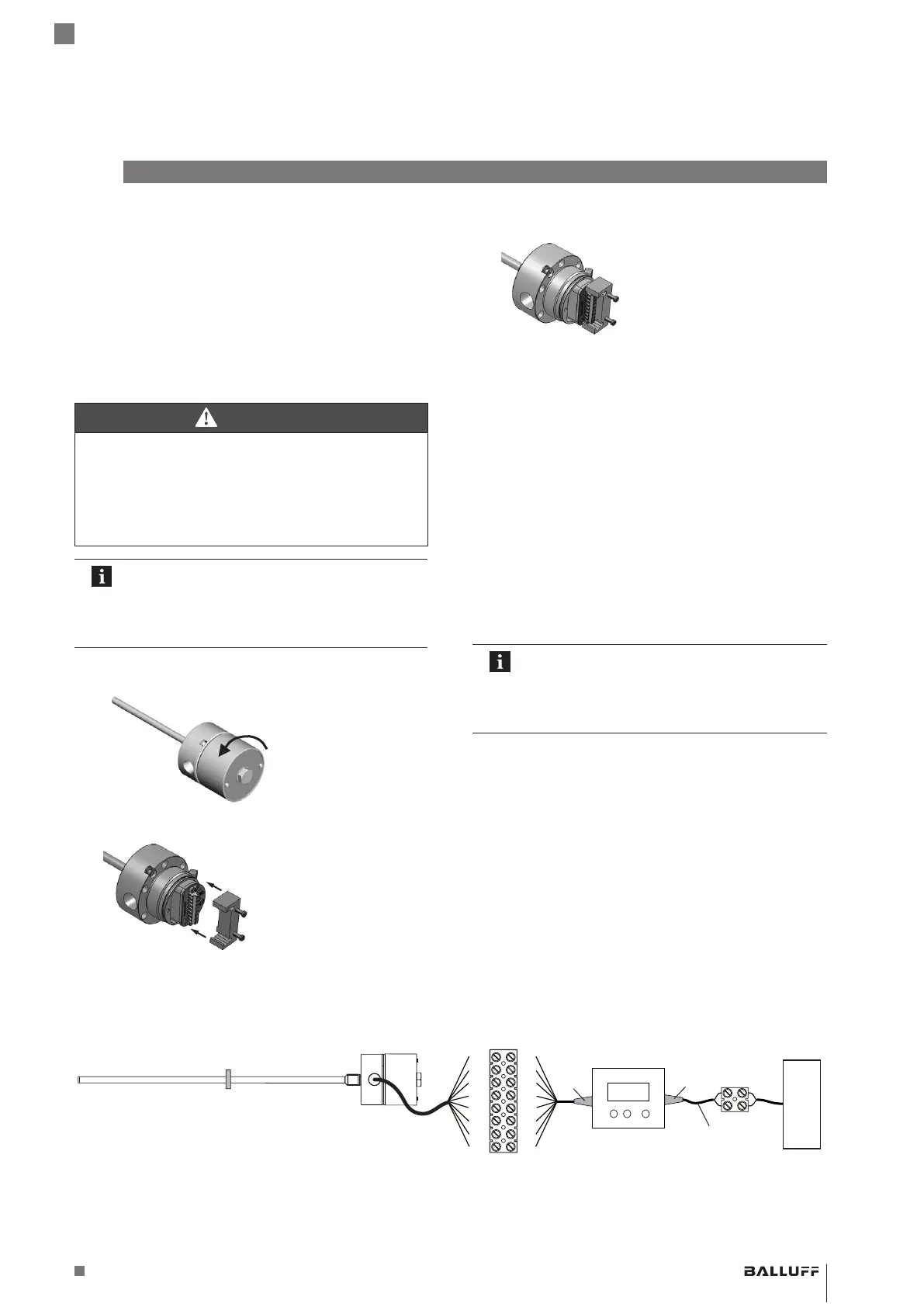

Procédure de réglage
Le BTL peut être programmé à l’aide du dispositif de
réglage (voir chapitre 6.1) ou à l’aide du boîtier de réglage
(voir Entrées de programmation).
6.1 Dispositif de réglage
Le dispositif de réglage (voir Accessoires, page29) est
un équipement complémentaire destiné au réglage du
système BTL.
Utilisation du dispositif de réglage
DANGER
Explosions
Lors de l’ouverture du boîtier, des étincelles peuvent être
générées, lesquelles peuvent déclencher des explosions
dans une zone à atmosphère explosible.
Ne pas ouvrir le boîtier dans une zone
potentiellement explosible !
Désactivation automatique!
Si les boutons du dispositif de réglage ne sont
pas actionnés pendant env.10minutes, le
mode programmation est quitté
automatiquement.
1. Dévisser et démonter la protection du boîtier.
2. Monter le dispositif de réglage.
3. Programmer le système BTL (voir chapitres 6 à 9).
4. Retirer le dispositif de réglage.
5. Remonter la protection du boîtier de façon affleurante
et la serrer avec un couple 33…40Nm (25…30ft∙lb).
Serrer les vis de fixation secondaires (ATEX).
6.2 Entrées de programmation
Pour le réglage, il est possible d’utiliser en lieu et place du
dispositif de réglage également
les entrées de programmation:
’La’ correspond au bouton bleu
’Lb’ correspond au bouton gris
L’entrée de programmation sur 10 à 30V correspond à
l’activation (à l’état haut).
Pour cela, utiliser le boîtier de réglage BTL7‑A‑CB02‑K
(voir Accessoires, page29).
Désactivation automatique!
Si aucun signal n’est transmis par le biais des
entrées de programmation pendant
env.10minutes, le mode programmation est
quitté automatiquement.
YE
GY
PK
RD
GN
BU
BN
WH
YE
GY
PK
RD
GN
BU
BN
WH
Fig. 6‑1 : Raccordement du boîtier de réglage BTL7‑A‑CB02‑K
BTL
Boîtier de
réglage
Alimentation
Barrette de connexion à 8pôles
Câble d’adaptation
avec connecteur
enfichable (barrette de
connexion)
6 pôles
8 pôles
BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12
Système de mesure de position magnétostrictif – modèle à tige
Mode de protection
«db» et «ta»
Enveloppe antidéflagrante
