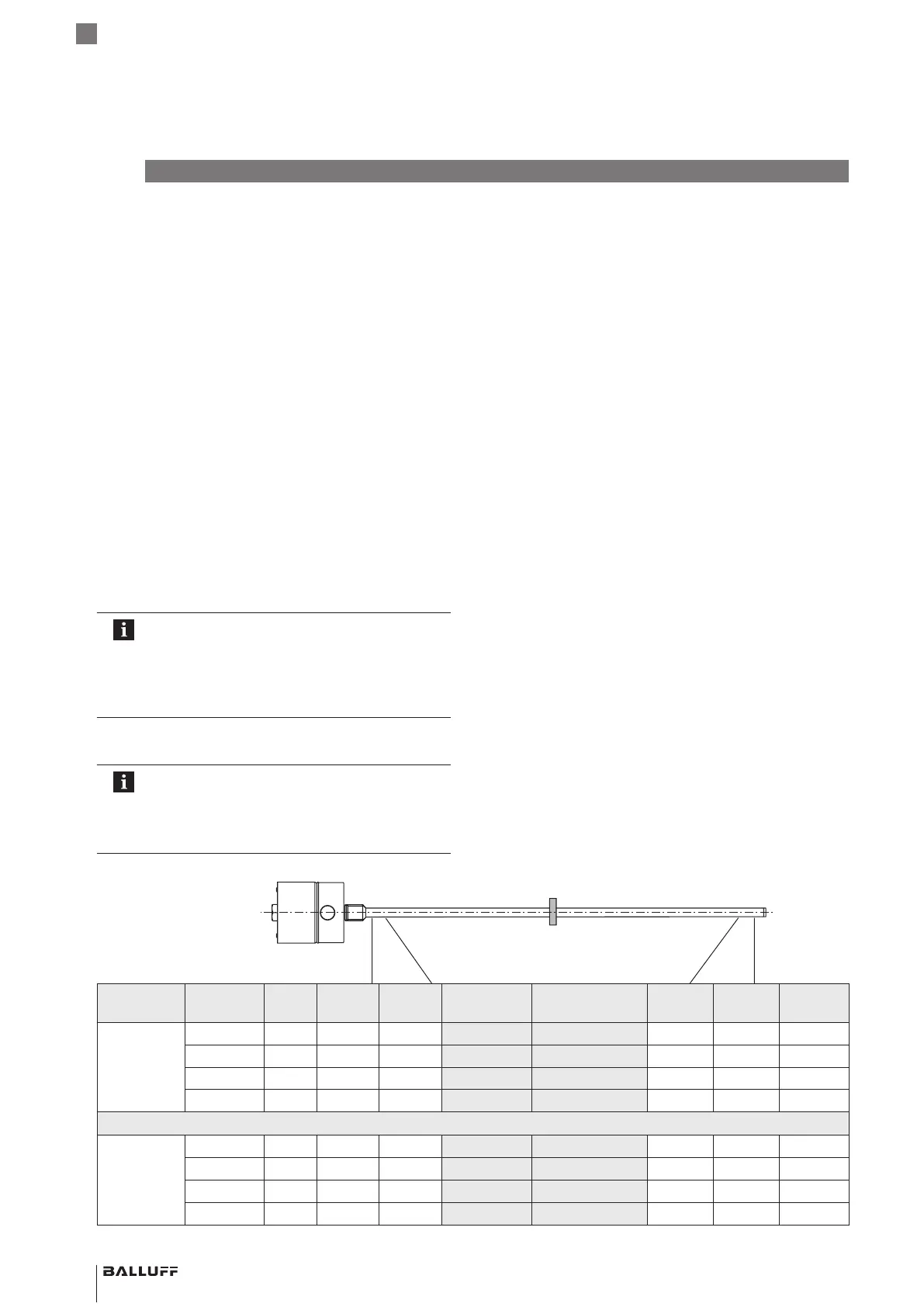

20 français
6
Procédure de réglage (suite)
6.5 Remarques concernant la procédure de
réglage
Conditions préalables
Les entrées de programmation sont raccordées ou le
dispositif de réglage est monté.
Le système BTL est relié au système de commande de
l’installation.
Les valeurs de tension ou de courant du système BTL
peuvent être lues (au moyen d’un multimètre, du
système de commande de l’installation ou du boîtier de
réglage).
Valeurs pour le point zéro et la fin de plage
N’importe quelle position du capteur de position peut
être un point zéro ou une fin de plage. Les points zéro
et les fins de plage ne doivent cependant pas être
intervertis.
Les points zéro et fins de plage absolus doivent se
situer entre les limites minimales et maximales (voir le
tableau des valeurs).
La distance entre le point zéro et le point final doit être
au minimum de 4mm.
Les valeurs du dernier réglage sont
systématiquement enregistrées, peu importe si
la procédure de réglage a été quittée par
l’intermédiaire des boutons, des entrées de
programmation ou automatiquement après
10minutes.
Tableau des valeurs pour l’apprentissage et l’inversion
Les exemples de réglage suivants se rapportent
aux systèmes BTL avec sortie tension 0…10V
ou sortie courant 4…20mA.
Pour toutes les autres versions, ce sont les
valeurs du tableau ci‑dessous qui sont valables.
Allure de la
courbe
BTL Unité Valeur
min.
Valeur
zéro
Valeur pour
l’ajustage
Valeur pour
l’apprentissage
Valeur
finale
Valeur
max.
Valeur
d’erreur
Croissante BTL7‑A… V −0,5 0 2,0 4,0 +10,0 +10,5 +10,5
BTL7‑G… V −10,5 −10,0 2,0 4,0 +10,0 +10,5 +10,5
BTL7‑C… mA 0 0 6,0 12,0 20,0 20,4 20,4
BTL7‑E… mA 3,6 4,0 6,0 12,0 20,0 20,4 3,6
Décroissante BTL7‑A… V +10,5 +10,0 8,0 6,0 0 −0,5 −0,5
BTL7‑G… V +10,5 +10,0 −2,0 −4,0 −10,0 −10,5 −10,5
BTL7‑C… mA 20,4 20,0 14,0 8,0 0 0 20,4
BTL7‑E… mA 20,4 20,0 14,0 8,0 4,0 3,6 3,6
Tab. 6‑1 : Tableau des valeurs pour l’apprentissage et l’inversion
Point zéro Fin de plage
BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12
Système de mesure de position magnétostrictif – modèle à tige
Mode de protection
«db» et «ta»
Enveloppe antidéflagrante
