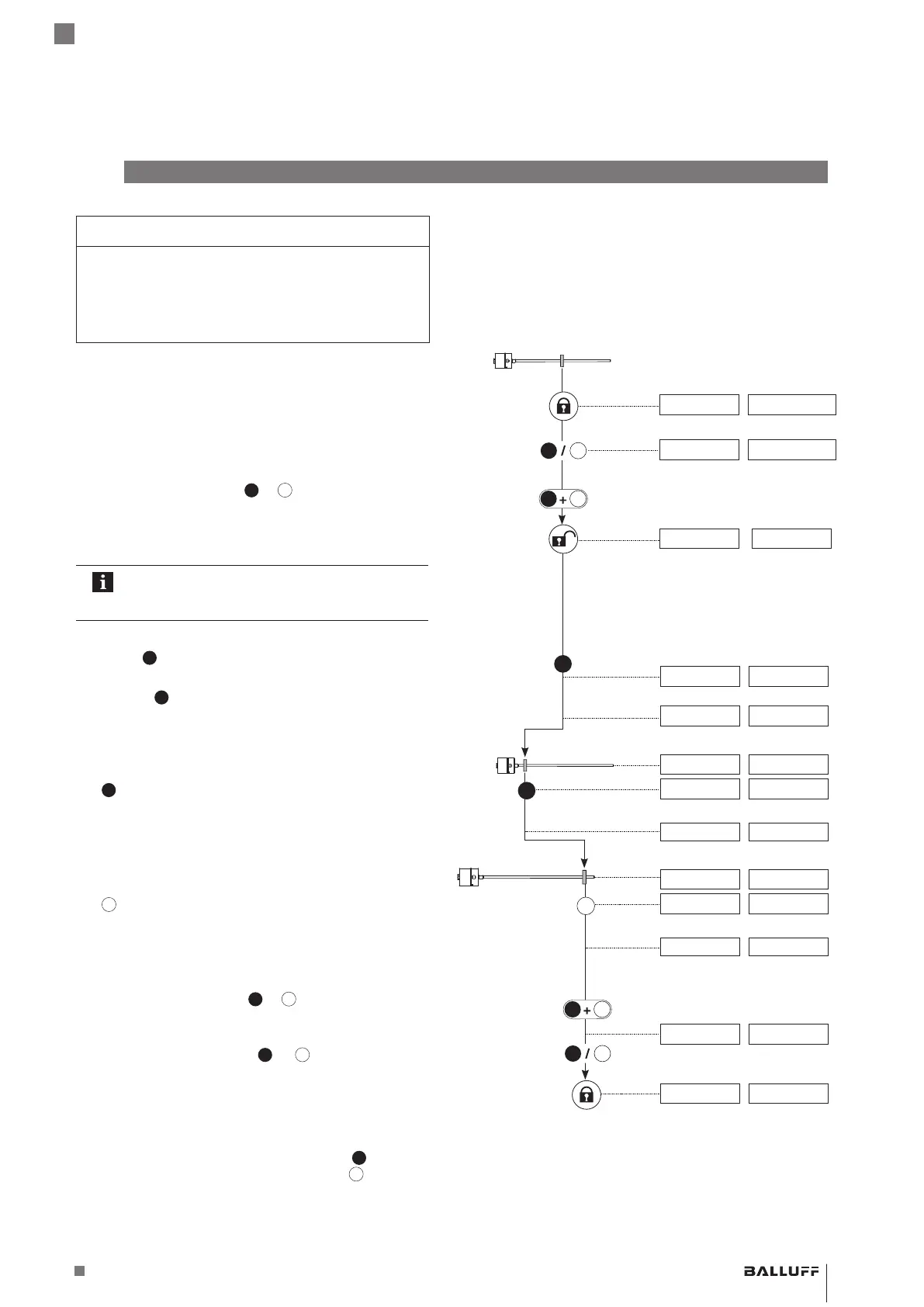

Apprentissage
ATTENTION
Limitations de fonctionnement
L’apprentissage pendant le fonctionnement de
l’installation peut donner lieu à des dysfonctionnements.
► Mettre l’installation hors service avant de procéder à
l’apprentissage.
Valeurs affichées (exemple)
avec 0…10V avec 4…20mA
Situation de départ:
– BTL avec capteur de position dans la plage de mesure
5.39 V 9.15mA
1. Activer les boutons
► Activer le bouton pendant au moins 3 s.
> 3 s
b
a
5.39 V 9.15mA
► Relâcher le bouton.
< 1 s
► Activer en même temps
a
et
b
(en moins de 1s) et
pendant au moins 3s.
> 3 s
a
b
⇒ La sortie délivre une valeur d’erreur.
10.50V 3.60 mA
⇒ Les boutons sont activés.
En cas d’erreur ou d’interruption pendant
l’activation des boutons, attendre un temps de
sécurité de 12 s avant toute nouvelle tentative.
2. Sélectionner l’apprentissage
► Activer
a
pendant au moins 2 s.
> 2 s
⇒ La valeur pour «Apprentissage» est affichée.
4.00 V 12.00mA
► Relâcher
a
.
⇒ La valeur de position actuelle est affichée.
5.39 V 9.15mA
3. Régler le point zéro
► Amener le capteur de position sur le nouveau point zéro.
1.04V 4.82mA
►
a
Activer pendant au moins 2 s.
> 2 s
0.00V 4.00mA
⇒ Le nouveau point zéro est réglé.
0.00V 4.00mA
4. Régler la fin de plage
► Amener le capteur de position sur la nouvelle fin de plage.
9.89V 19.13mA
►
b
Activer pendant au moins 2 s.
> 2 s
10.00V 20.00mA
⇒ La nouvelle fin de plage est réglée.
10.00V 20.00mA
5. Quitter l’apprentissage et désactiver les boutons
► Activer en même temps
a
et
b
pendant au moins
6 s.
> 6 s
⇒ La sortie délivre une valeur d’erreur.
10.50V 3.60 mA
► Activer brièvement (< 1s)
a
ou
b
.
< 1 s
⇒ Les boutons sont désactivés.
⇒ La valeur de position actuelle est affichée.
10.00V 20.00mA
Entrée de programmation La = bouton bleu =
a
Entrée de programmation Lb = bouton gris =
b
a
b
a
b
b
a
BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12
Système de mesure de position magnétostrictif – modèle à tige
Mode de protection
«db» et «ta»
Enveloppe antidéflagrante
