1
Bestimmungsgemäße Verwendung
Der Micropulse Wegaufnehmer BTL7 bildet zusammen mit
einer Maschinensteuerung (z.B. SPS) ein Wegmesssys-
tem. Er wird zu seiner Verwendung in eine Maschine oder
Anlage eingebaut. Die einwandfreie Funktion gemäß den
Angaben in den technischen Daten wird nur mit original
BALLUFF-Zubehör zugesichert, die Verwendung anderer
Komponenten bewirkt Haftungsausschluss.
Das Öffnen des Wegaufnehmers oder eine nicht bestim-
mungsgemäße Verwendung sind nicht zulässig und führen
zum Verlust von Gewährleistungs- und Haftungsansprü-
chen gegenüber dem Hersteller.
Allgemeines zur Sicherheit
Die Installation und die Inbetriebnahme sind nur durch
geschultes Fachpersonal zulässig.
Der Betreiber hat die Verantwortung, dass die örtlich
geltenden Sicherheitsvorschriften eingehalten werden.
Insbesondere muss der Betreiber Maßnahmen treffen,
dass bei einem Defekt des Wegmesssystems keine
Gefahren für Personen und Sachen entstehen können.
Bei Defekten und nicht behebbaren Störungen des Weg-
aufnehmers ist dieser außer Betrieb zu nehmen und gegen
unbefugte Benutzung zu sichern.
Download weiterer Anleitungen
Eine ausführliche Betriebsanleitung erhalten Sie im
Internet unter www.balluff.com oder per E-Mail bei
service@balluff.de.

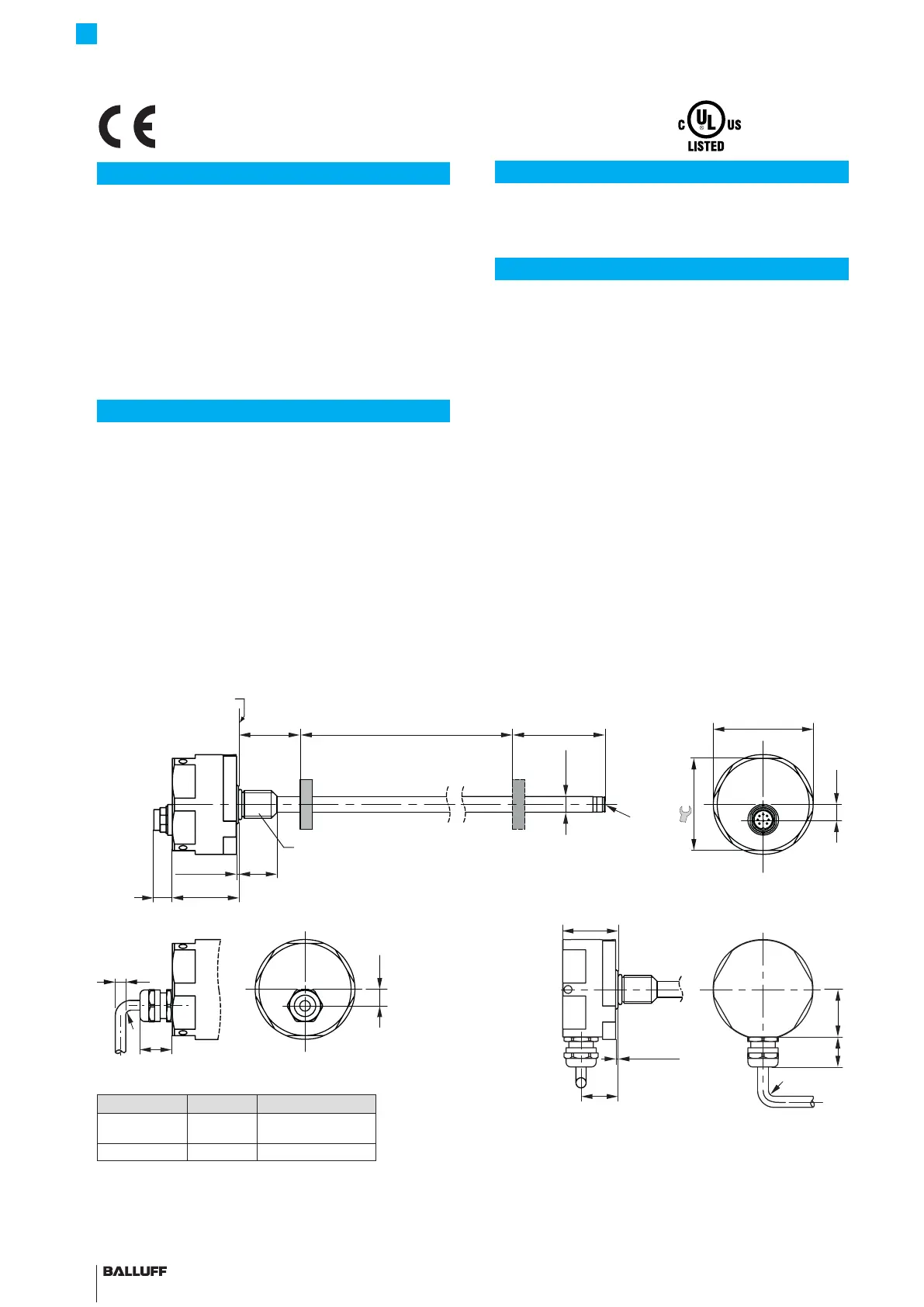

Abmessungen und Funktion
Im Wegaufnehmer BTL7 befindet sich der Wellenleiter,
geschützt durch ein Edelstahlrohr. Entlang des Wellenlei-
ters wird ein Positionsgeber bewegt. Dieser Positionsgeber
ist mit dem Anlagenbauteil verbunden, dessen Position
bestimmt werden soll. Der Positionsgeber definiert die zu
messende Position auf dem Wellenleiter.
1) Nicht bei BTL7-...-F_ _, BTL7-...-FA_ _
deutsch
H: 40-1 mm
W: 2"-0.04"
4312
20
Ø D1
60
25
G
Ø 65
10
31~20
60
0.5 Ø 25
10
max. 7
23
35
r
r
0.5 Ø 25
BTL7...-S32
axial
BTL7...-Kabel
radial
Anlagefläche
2) Nicht nutzbarer Bereich
3) Nicht im Lieferumfang enthalten
4) Ø 5 für Hakenschlüssel Ø 65, Anzugsdrehmoment max. 100Nm
5) Der Biegeradius bei fester Kabelverlegung muss mindestens das
Fünffache des Kabeldurchmessers betragen.
Dämpfungszone
Positionsgeber
2)
Nennlänge =
Messbereich
3)
2)
BTL7...-Kabel
axial
Ausführung D1 G
...-H/W-... 10,2 mm Gewinde
M4x4/6tief
...-H8/W8-... 8 mm ohne Gewinde
4)
Gewindegröße:
H: M18×1.5
W: 3/4"-16UNF
5)
4)
Mit dem CE-Zeichen bestätigen wir, dass
unsere Produkte den Anforderungen der
aktuellen EMV-Richtlinie entsprechen.
File No. 1)
E227256
BTL7-A/C/E/G5 __ -M ____ -H/W(8)-S32/___
Micropulse Wegaufnehmer - Bauform Stab
